نظام تصوير عبر الجدران
جهاز كشف الناجين عبر الحواجز باستخدام تقنية UWB على مسافات تصل إلى ٣٥ مترًا، مع تحديد المواقع ثنائي وثلاثي الأبعاد وحماية بتصنيف IP67.
- الوصف
- المعلَّمة
- المنتجات الموصى بها
الوصف
جهاز LSJ HX-RI لكشف الحياة بالرادار فائق العرض الترددي
جهاز LSJ HX-RI هو جهاز محمول لكشف الحياة بالرادار فائق العرض الترددي، مُصمَّم للكشف عن الناجين الثابتين أو المتحركين خلف حواجز غير معدنية ومنخفضة الرطوبة. ويجمع بين استشعار الاختراق الجدراني، والموقع الثنائي الأبعاد والثلاثي الأبعاد، وعرض مسار الهدف، والتشغيل عن بُعد لفرق البحث والإنقاذ.

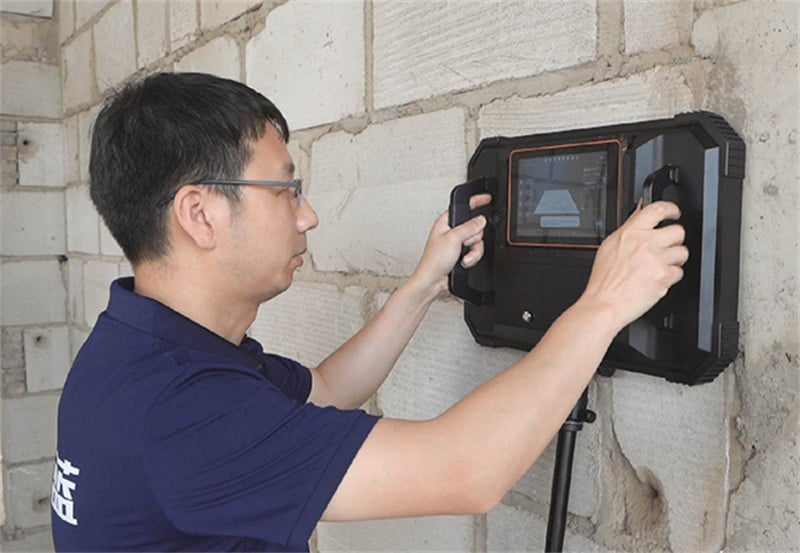

الشكل: جهاز LSJ HX-RI لكشف الحياة بالرادار، مزوَّد بمقبضين ومصرَّف عرض محلي مدمج للتحقق الميداني.
القدرات المُقاسة للإنقاذ
عندما يتعذَّر إجراء اتصال بصري، يوفِّر جهاز HX-RI لفرق الإنقاذ بيانات عن الموقع والحركة قبل الدخول. وتبلغ دقة الكشف المُعلنة من الشركة المصنِّعة أكثر من ٩٠٪، بينما تبلغ مدة بدء التشغيل ١٠ ثوانٍ، ويُحدَّد غلافه وفق مواصفة IP67 للعمل في نطاق حراري يتراوح بين -٢٠°م و+٦٠°م.
المعلمات الفنية
من الخطر غير المرئي إلى بيانات موقع قابلة للتنفيذ
قد تخفي الهياكل المنهارة والغرف المغلقة الناجين، ما يجعل الدخول العشوائي خطرًا. ويكتشف جهاز HX-RI الحركات الدقيقة وحركات الجسم دون تلامس مباشر، ثم يحوِّل الإشارة العائدة إلى إحداثيات ومسارات وآثار تنفُّس أو حركة لتقييم عمليات الإنقاذ.

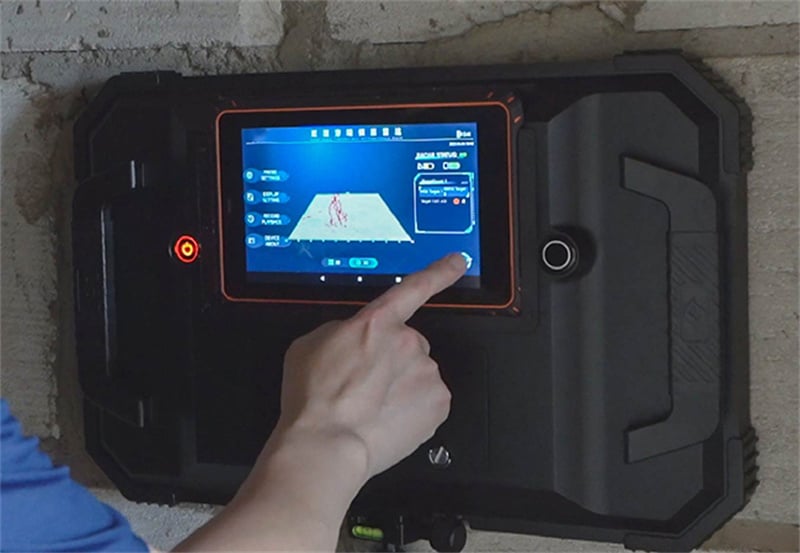

الشكل: يعرض واجهة HX-RI عدة أهداف مُكتشفة في عرض فضائي ثلاثي الأبعاد مع بيانات حالة الأهداف.
قابلة للتخصيص لبيئات الإنقاذ الفعلية
يمكن للمُشغِّلين اختيار الوضع الجوي أو وضع الاختراق عبر الجدران أو وضع الركام أو وضع الخشب، واختيار الحساسية العالية أو المتوسطة أو المنخفضة، والتبديل بين حالة الهدف الثابت والمتحركة، وتعيين مدة المسح بـ٤٥ أو ٦٠ أو ٩٠ أو ١٢٠ ثانية أو التشغيل المستمر.
الشكل: تتيح إعدادات الكشف التحكم المباشر في البيئة ودرجة الحساسية وحالة الهدف ومدة المسح.
النشر الميداني والتشغيل عن بُعد
للاستخدام عبر الجدران، ضع الرادار بشكل أفقي بحيث تكون وجه هوائيه قريبًا من الحاجز، واستخدم حامل ثلاثي القوائم عند توفر ظروف الموقع. ويمكن للوحدة اللاسلكية العرضية التواصل مع الرادار على مسافة ١٠٠–١٥٠ مترًا في بيئة مفتوحة، ما يساعد المشغل على مراقبة النتائج بعيدًا عن منطقة الخطر المباشرة.

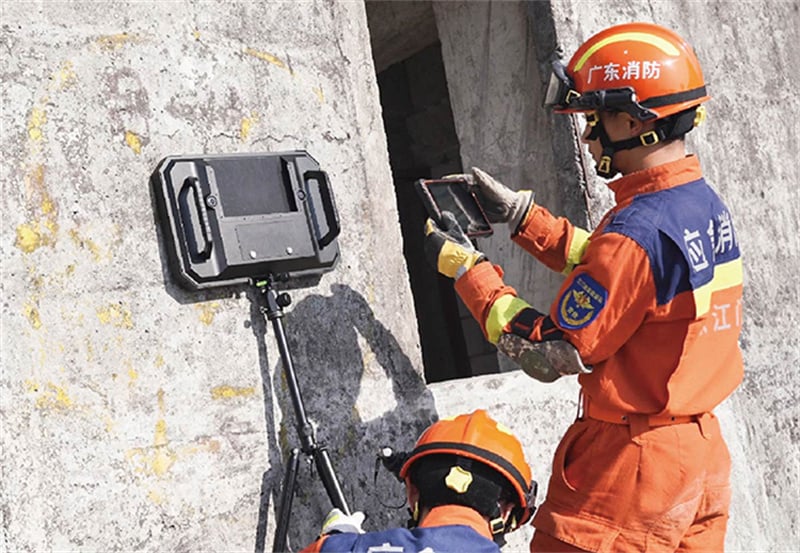

الشكل: النشر بجانب الجدار باستخدام حامل ثلاثي القوائم مع وحدة عرض لاسلكية منفصلة يدعم المراقبة عن بُعد.
تطبيقات البحث والإنقاذ
الهياكل المنهارة
تحديد مواقع الناجين الثابتين أو المتحركين تحت الأنقاض قبل إرسال الأفراد إلى مسار البحث.
البحث عبر الجدران
تقييم الغرف الواقعة خلف الحواجز غير المعدنية وعرض الإحداثيات دون الحاجة إلى التماس البصري.
استجابة الكوارث
استخدام عرض الهدف ثنائي الأبعاد أو ثلاثي الأبعاد ووضعية الكشف عن عدة أهداف لتنظيم أولويات البحث في المشاهد المعقدة.
الأسئلة المتكررة
س: ما مدى اكتشاف جهاز كشف العلامات الحيوية بالرادار LSJ HX-RI؟
ج: يكتشف جهاز LSJ HX-RI العلامات الحيوية للبشر الثابتين والمتحركين على مسافات تصل إلى ٣٥ مترًا بعد اختراق جدار يزيد سمكه عن ٦٥ سنتيمترًا. ويعتمد الأداء على تركيب الحاجز ورطوبته وظروف الموقع.
س: أي المواد التي يمكن لجهاز LSJ HX-RI أن يخترقها؟
ج: صُمم لاكتشاف الأهداف خلف مواد غير معدنية ومنخفضة الرطوبة، مثل الخرسانة والتربة والصخور والخشب. وقد يؤدي وجود معدن بين الرادار والهدف إلى عدم دقة النتائج.
س: هل يمكنه اكتشاف الناجين غير المتحركين؟
ج: نعم. يكتشف النظام الأشخاص الثابتين والمتحركين على حد سواء، ويعرض إشارات التنفس والحركات لتقييم عمليات الإنقاذ.
س: هل يُوفِّر الموقع المستهدف بدلًا من إصدار إنذارٍ فقط؟
ج: نعم. يوفِّر النظام تحديد المواقع ثنائي الأبعاد وثلاثي الأبعاد، وإحداثيات الهدف وعرض المسار، مع دقة جانبية مُعلَّنة تصل إلى ١٠ سنتيمترات.
س: هل يمكن اكتشاف عدة ناجين في آنٍ واحد؟
ج: نعم. يدعم رادار LSJ HX-RI وضع الكشف عن هدفٍ واحد أو أهدافٍ متعددة، ويعرض الإشارات المميزة لكل هدف.
س: كم يستغرق الرادار حتى يكون جاهزًا للتشغيل؟
ج: زمن التشغيل المُعلَّن هو ١٠ ثوانٍ. وبعد ذلك، يمكن للمُشغِّل اختيار نوع البيئة ودرجة الحساسية وحالة الهدف ووضع العرض ثنائي الأبعاد أو ثلاثي الأبعاد.
س: ما البيئات ودرجات الحرارة التي يدعمها الجهاز؟
ج: الرادار حاصل على تصنيف IP67، ومُصمَّم للعمل ضمن نطاق درجات حرارة من -٢٠°م إلى +٦٠°م، مع أوضاع قابلة للتحديد تشمل الهواء والاختراق عبر الجدران والركام والخشب.
س: كم تبلغ مدة تشغيل رادار LSJ HX-RI؟
ج: توفر كل بطارية ليثيوم قابلة لإعادة الشحن وقابلة للفك ما يصل إلى ١٠ ساعات من وقت التشغيل، وتضم التجهيزات القياسية بطاريتين.
اطلب التأكيد التقني لنوع الحاجز الخاص بك، ومسافة البحث، والبيئة التي سيُنصب فيها.
أرسل استفسارًامواصفات متوافقة مع المعيار XF 3010-2020 · درجة حماية IP67 · بطاريتان قابلتان للإزالة تعملان لمدة ١٠ ساعات
