Kautta seinän kuvantamisjärjestelmä
UWB:n avulla esteiden läpi tapahtuva selviytyjien tunnistus jopa 35 metrin päässä, 2D/3D-sijaintimittauksella ja IP67-suojauksella.
- Kuvaus
- Parametri
- Suositellut tuotteet
Kuvaus
LSJ HX-RI UWB-radarin elämän tunnistin
LSJ HX-RI on kannettava erittäin laajakaistainen (UWB) radarin elämän tunnistin, jolla voidaan paikantaa paikoillaan olevia ja liikkuvia selviytyjiä kosteudeltaan alhaisen, ei-metallisen esteen takaa. Se yhdistää seinän läpi tapahtuvan havainnoinnin, kaksiulotteisen ja kolmiulotteisen sijainnin, kohteen liikeradan näyttämisen ja etäkäytön pelastusryhmille.

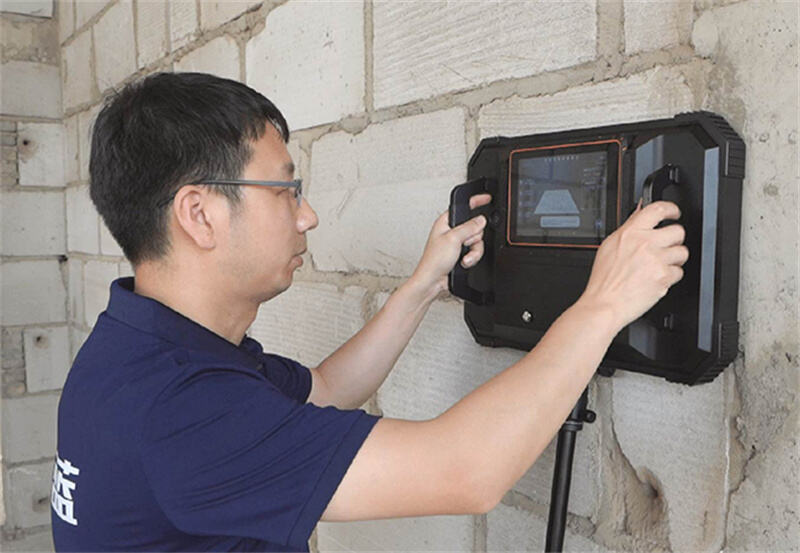

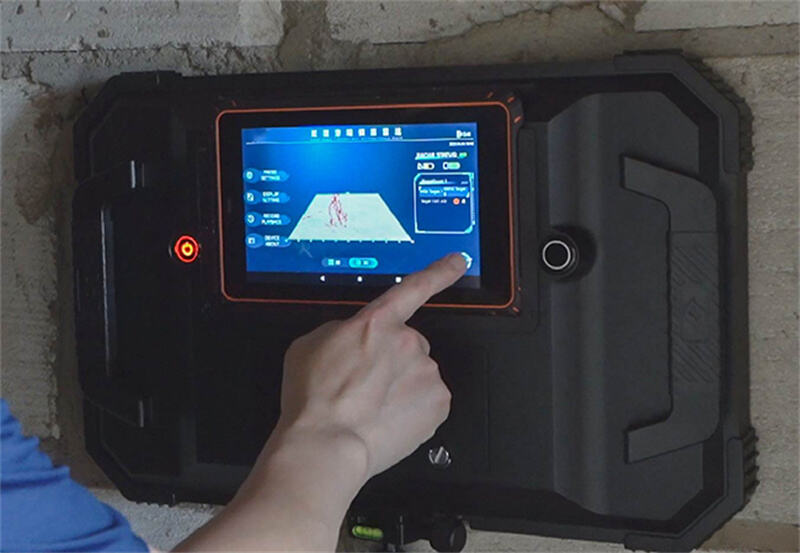

Kuva: LSJ HX-RI:n kahdella kahvalla varustettu radarin elämän tunnistin, jossa on integroitu paikallinen näyttö kenttävarmennukseen.
Mitattu pelastuskyky
Kun visuaalinen yhteys ei ole mahdollista, HX-RI antaa pelastustiimeille sijainti- ja liikeperusteista tietoa ennen sisääntuloa. Valmistajan ilmoittama havaintotarkkuus on yli 90 %, käynnistysaika 10 sekuntia ja IP67-luokituksinen kotelo on suunniteltu käytettäväksi lämpötilavälillä −20 °C–+60 °C.
Tekniset parametrit
Näkymättömästä vaarasta toimintatietoon perustuva sijaintitieto
Romuttuneet rakennukset ja suljetut huoneet voivat piilottaa selviytyneitä, mutta tekevät sokean sisääntulon vaaralliseksi. HX-RI havaitsee mikroliikkeitä ja kehon liikettä ilman suoraa kontaktia ja muuntaa saadun signaalin koordinaateiksi, liikeradoiksi sekä hengitys- tai liikejäljiksi pelastustilanteen arviointia varten.

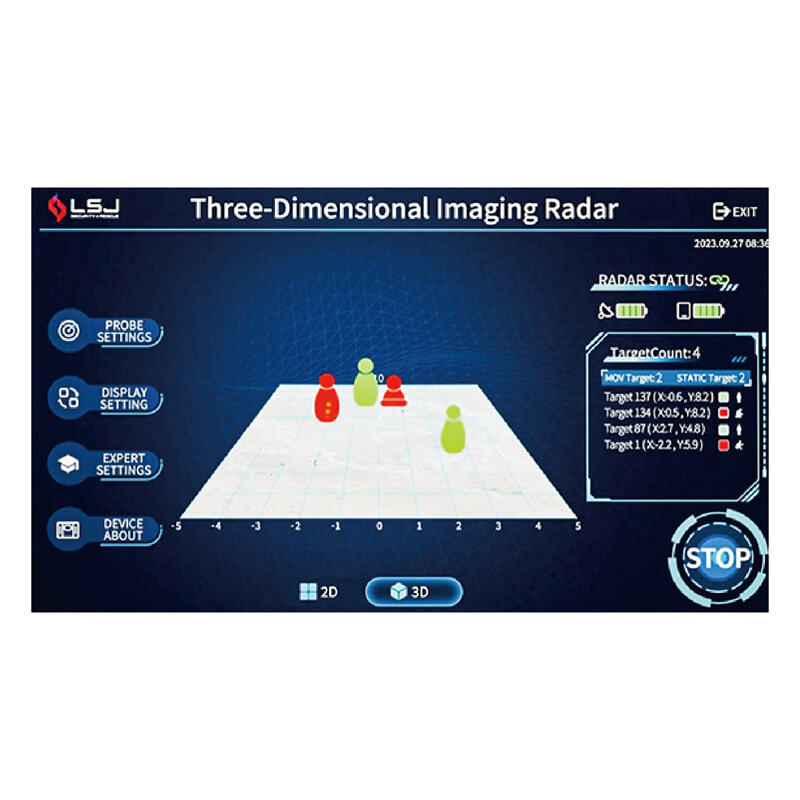

Kuva: HX-RI-liittymä näyttää useita havaittuja kohteita kolmiulotteisessa avaruusnäkymässä sekä kohdetietoja.
Mukautettavissa todellisiin pelastustehtäviin
Operaattorit voivat valita ilma-, seinän läpi -, rubbeli- tai puumoodin, valita korkean, keskimäisen tai alhaisen herkkyyden, vaihtaa paikallaan olevan ja liikkuvan kohteen tilojen välillä sekä asettaa skannauksen kestoksi 45, 60, 90 tai 120 sekuntia tai jatkuvaan pitopäälle.
Kuva: Havaintoasetukset tarjoavat suoran ohjauksen ympäristöön, herkkyyteen, kohteen tilaan ja skannauksen kestoon.
Kenttäkäyttö ja etätoiminta
Seinän läpi -työskentelyyn sijoita tutka tasaisesti esteen tasolle ja pidä sen antennin pinta mahdollisimman lähellä esteen pintaa; käytä jalustaa, jos paikan olosuhteet sen sallivat. Langaton näyttöterminaali voi kommunikoida tutkan kanssa avoimessa ympäristössä 100–150 metrin etäisyydellä, mikä mahdollistaa operaattorin tarkkailla tuloksia vaaran alueen ulkopuolelta.

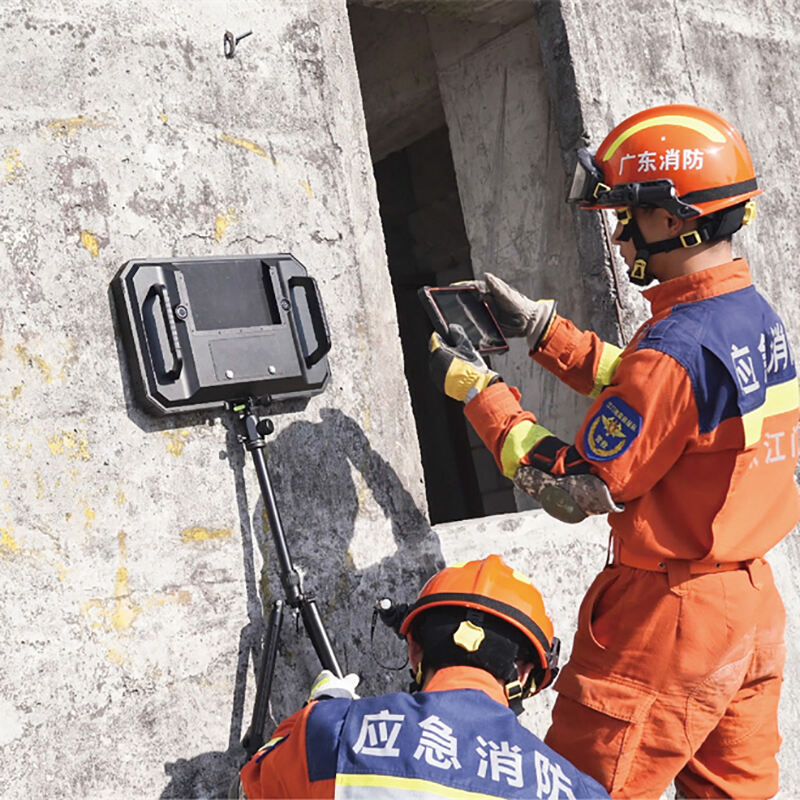

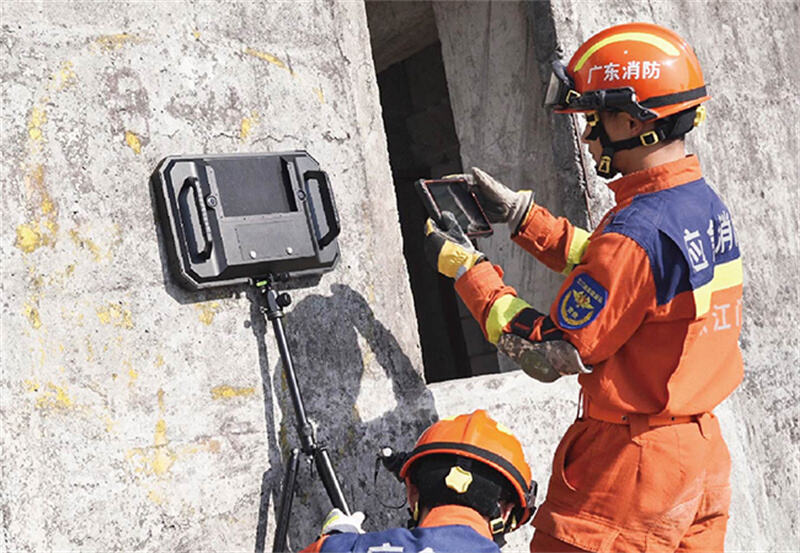

Kuva: Seinän vieressä sijoitettu jalustakäyttö erillisen langattoman näyttöterminaalin kanssa tukee etätoimintaa.
Hakua ja pelastusta koskevat sovellukset

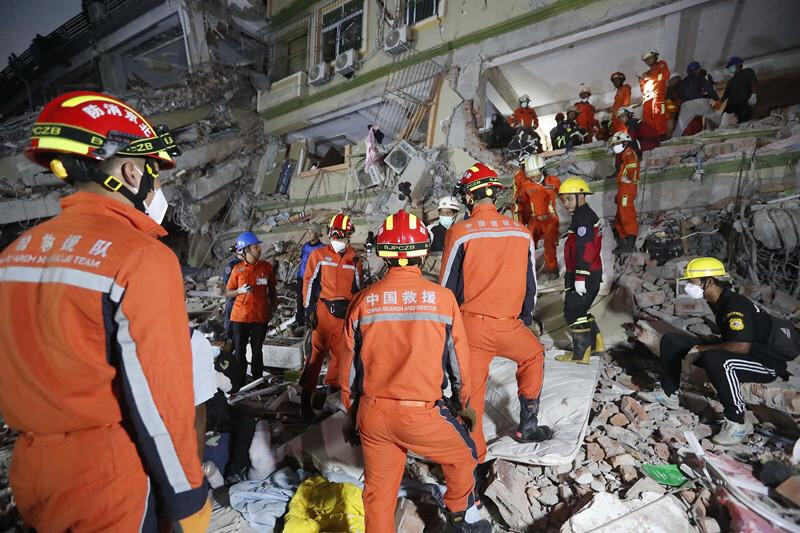

Romuttuneet rakenteet
Etsi paikallaan olevia tai liikkuvia selviytyjiä romujen alla ennen henkilökunnan lähettämistä etsintäpolulle.
Seinän läpi suoritettava etsintä
Arvioi huoneita ei-metallisien esteiden takana ja tarkastele koordinaatteja ilman visuaalista kontaktia.
Katastrofien vastaus
Käytä 2D- tai 3D-kohdenäkymiä ja usean kohteen tilaa järjestääksesi etsintäprioriteetteja monimutkaisissa tilanteissa.
Usein kysytyt kysymykset
K: Mikä on LSJ HX-RI-radarin elämän tunnistamisen havaintoetäisyys?
V: LSJ HX-RI havaitsee paikallaan olevia ja liikkuvia ihmisen elämän merkkejä etäisyydellä jopa 35 m seinän läpi, jonka paksuus on yli 65 cm. Suorituskyky riippuu esteen koostumuksesta, kosteudesta ja paikan olosuhteista.
K: Minkälaisten materiaalien läpi LSJ HX-RI voi tunnistaa?
V: Se on suunniteltu tunnistamaan alhaisen kosteuden omaavia ei-metallisia materiaaleja, kuten betonia, maata, kiveä ja puuta. Metalli radarin ja kohteen välissä voi johtaa epätarkkoihin tuloksiin.
K: Voiko se havaita paikallaan olevia selviytyjiä?
V: Kyllä. Järjestelmä havaitsee sekä paikallaan olevia että liikkuvia henkilöitä ja näyttää hengitys- ja liike signaalit pelastustoimen arviointia varten.
K: Antaako se kohteen sijainnin, ei vain hälytystä?
V: Kyllä. Järjestelmä tarjoaa 2D- ja 3D-sijainnin, kohteen koordinaatit ja liikeradan näyttämisen, ilmoitetun sivusuuntaisen tarkkuuden ollessa alle 10 cm.
K: Voiko useita selviytyjiä havaita samanaikaisesti?
V: Kyllä. LSJ HX-RI tukee yhden kohteen ja usean kohteen havaitsemistapoja ja näyttää kohdesignaalien ominaispiirteitä.
K: Kuinka nopeasti laite on valmis käytettäväksi?
V: Ilmoitettu käynnistysaika on 10 sekuntia. Käyttäjä voi sen jälkeen valita ympäristön, herkkyyden, kohteen tilan sekä 2D- tai 3D-näyttötavan.
K: Millaisissa ympäristöissä ja lämpötiloissa laite toimii?
V: IP67-luokituksen saanut tutka on määritelty toimimaan lämpötilavälillä –20 °C–+60 °C, ja siinä on valittavissa ilma-, seinän läpi-, romu- ja puuympäristötilat.
K: Kuinka kauan LSJ HX-RI voi toimia?
V: Jokainen irrotettava akku tarjoaa enintään 10 tuntia käyttöaikaa, ja vakiovarustukseen kuuluu kaksi akkua.
Pyydä teknistä vahvistusta esteen tyypille, etsintäetäisyydelle ja käyttöympäristölle.
Lähettää kyselyXF 3010-2020 -mukainen määritelmä · IP67 · 2 irrotettavaa 10 tunnin akkua
