Mikroseismika Detektilo por Vivo – Senfada Savsensiloj

Ĉefaj Kapabloj

Senfia Mikroseizma Serĉo Sub Rublo

La CRMB-RAD estas plur-sensora senfada akustika kaj seismika detektila sistemo, dezajnita por urbaj serĉo- kaj savoperacioj (USAR). Ĝi kaptas mikro-vibradojn kaj aktivajn frap-signalojn, kiuj disvastiĝas tra kolapsinta betono, ŝtalaĵoj kaj strukturaj rubaĵoj, tiel akcelante la lokaligon de viktimoj dum ĝi ciferece filtras ĉirkaŭan bruon.

CRMB-RAD wireless sensor array kit with 10 probes, control terminal, acoustic listening probe, and headphones

KAPABLO 01

Kompari Vibron Trans la Sensoroaro

Pluraj senfadjaj sensiloj daŭre kaptas kaj komparas aktivajn vibradajn kaj mikro-seismikajn frap-signalojn trans la serĉzono. La vivaj signal-barkurboj sur la centra terminalo ebligas al la operatoroj tuj identigi la sensilon plej proksiman al la viktimo.

Subtenas 2 ĝis 10 senfadjajn sensilojn samtempe konektitajn al unu centra terminalo
Fino de detekto ĝis 8 m por ĉiu sensilo sub taŭgaj kondiĉoj de struktura materialo
Mult-kanala kompara analizo efike limigas la lokon de la superhavinto

EBLECO 02

Filtri bruon kaj malpliigu la serĉzonon

Malsukcesaj lokoj prezentas ekstremajn akustikajn interferojn pro vento, falanta rubo kaj urĝaj maŝinoj. La CRMB-RAD terminalo provizas precizan alt- kaj malalt-frekvencan filtradon tra la tuta intervalo 0.1–5000 Hz por izoli subtilajn homajn frapojn, gratadojn kaj voĉajn vibradojn el la ĉirkaŭa fonbruo.

Larĝa sensila frekvenca respondo de 0.1–5000 Hz
Regileblaj alt-pasaj kaj malalt-pasaj ciferecaj filtriloj eliminas bruegon de maŝinaro kaj trafiko
Sendependaj kanalaj nivelo-kalibroj kaj sentiveco-reguloj

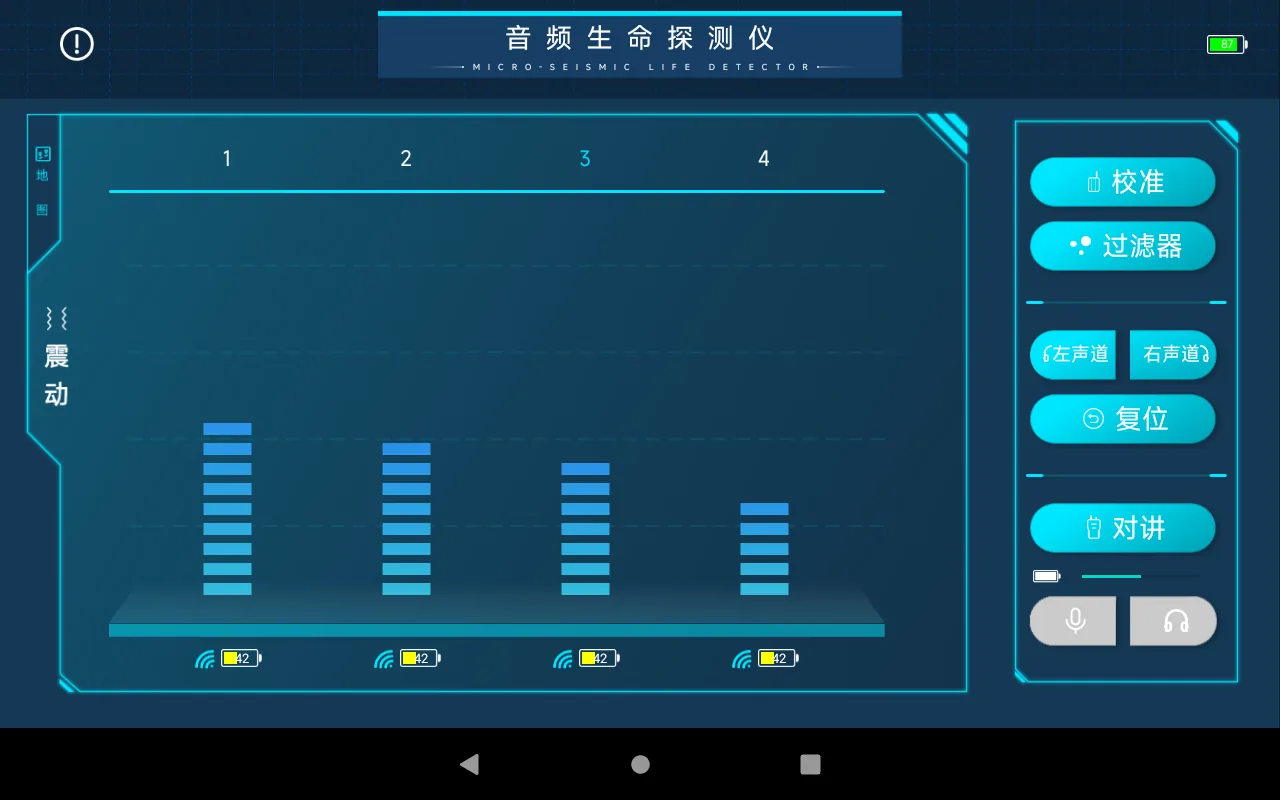

CRMB-RAD rugged Android control terminal displaying multi-channel vibration levels and filter parameters

CRMB-RAD wireless sensor probes, cable reel listening probe, and 8-inch terminal in operation

EBLECO 03

Unu terminalo por ĉiu konektita senzoro

La speciala 8-pulgaj rilta Android-terminalo montras realecan signalforton, bateristaton, relativajn sensilplacigojn sur mapo kaj stereaŭdajn kanalojn sur sunlegebla ekrano, tiel ke la tuta serĉoperacio restas intuicia kaj unuigita.

8-pulgaj alta-brileco rilta terminalo por unuspaca funkciado eĉ kun pezaj gantoj
Realeca vizualigo de relativa sensilplacigo kaj signalintenseco
Stereaŭda ŝaltado inter maldekstra/dekstra kanalo por binokula akustika konfirmo

KAPABLO 04

Duoblaj fiksiĝopcioj por iu ajn ruba tereno

Ĉiu sesangula senzorsondilo estas konstruita por ekstremaj katastrofaj lokoj. Ĝi estas ekipita per ambaŭ alta-fortecaj magnetaj bazoj kaj akraj metalaj enmetaj pintoj, tiel ke la senzoroj atingas firmajn fizikajn kunligojn sur kurbitaj ŝtaloj, glataj betonplatoj aŭ malfermita tero kaj rubo.

Magnetbazo sekure fiksiĝas al ŝtalo-tuboj, traboj kaj metalaj strukturoj
Dura metalpinto puŝiĝas rekte en teron, gruzon kaj rubfisurojn
IP67 polvo- kaj akvoprotektita envolvaĵo kun funkciada temperaturintervalo de −20°C ĝis +60°C

CRMB-RAD sensor probe mounted via magnetic base to pipe and metal spike into rubble

Hexagonal prism sensor probe with antenna connection and compact handheld ergonomics

KAPABLO 05

Duvoja interkomunikilo kaj profunda sonsondilo por fermitaj spacoj

Post kiam frap-signaloj konfirmas la ĉeeston de superantoj, interkomunikila sondilo sur 10-metra kablo povas esti malsuprenenigita en vakuojn por establi duvojan voĉan komunikadon, trankviligi superantojn kaj akiri gravajn medicinajn informojn antaŭ eniro.

10-metra fortikigita interkomunikila kablo atingas profundajn kolapsitajn vakuojn kaj ŝaftojn
Integrita alta-sensiva mikrofono kaj altoparolilo por duvoja voĉa dialogo
Aŭdkufroj kun alta fidelitato kaj bruomaskigado certigas klaran sonon en brua kampokondiĉo

EBLECO 06

10+ Horoj da daŭra funkciado en pezuzona seto

Konstruita por longdaŭraj 24-horaj katastrofaj misioj, la senzornodoj kaj terminalo havas altkapacitan reŝargeblan baterion, kiu liveras 10+ horojn da daŭra funkciado. La tuta sistemo estas pakita en IP67-ranga milita rulanta transportkesto.

10 horoj aŭ pli da daŭra kampa funkciado po ŝargo
150 m da rangita Wi-Fi transdistanco en malfermaj, senbarieraj medioj

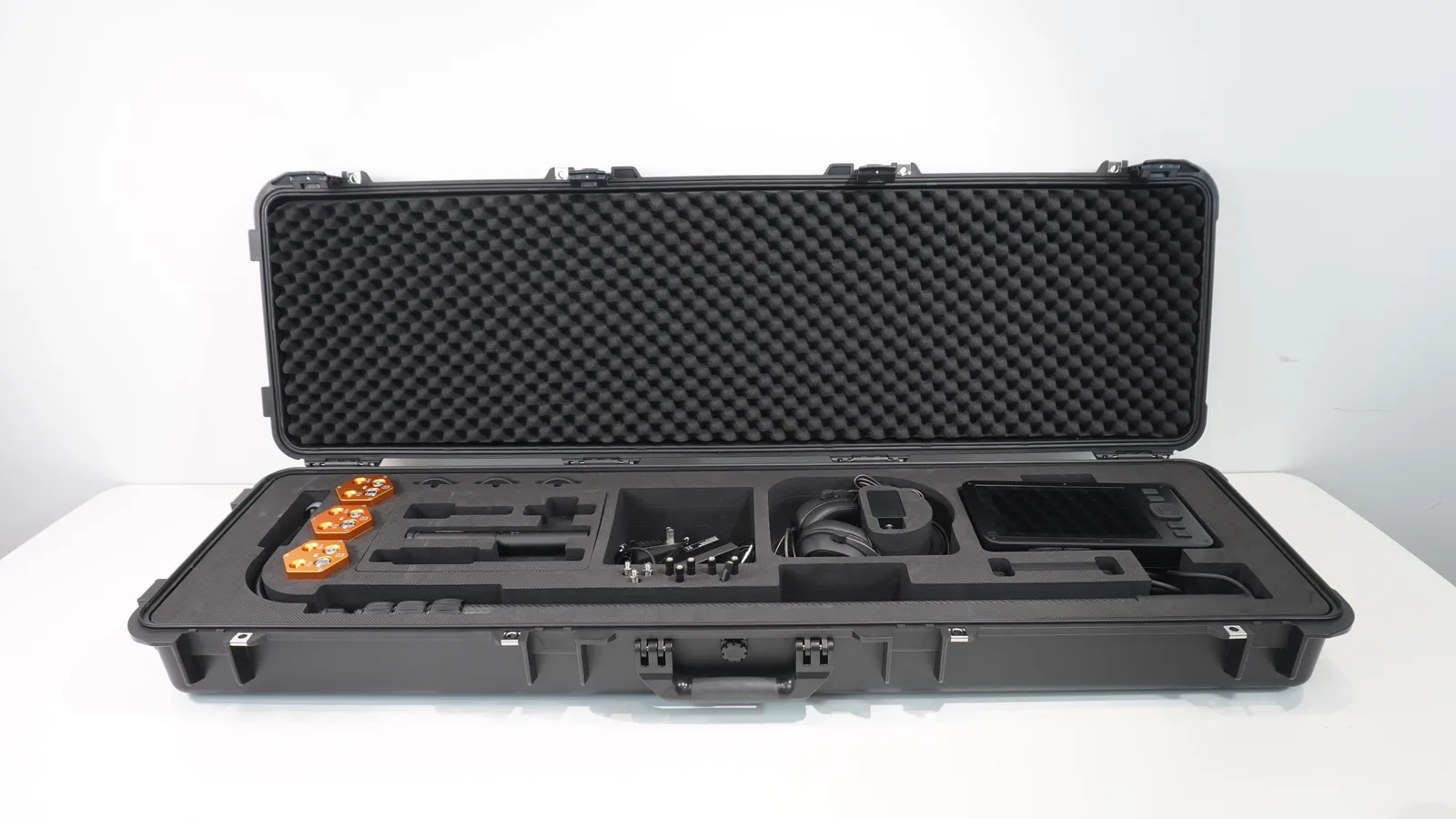

Kutimaj CNC-foamaj eltranĉaĵoj protektas ĉiujn 10 sondilojn, ŝargilojn, antenojn kaj aldonajn ilojn

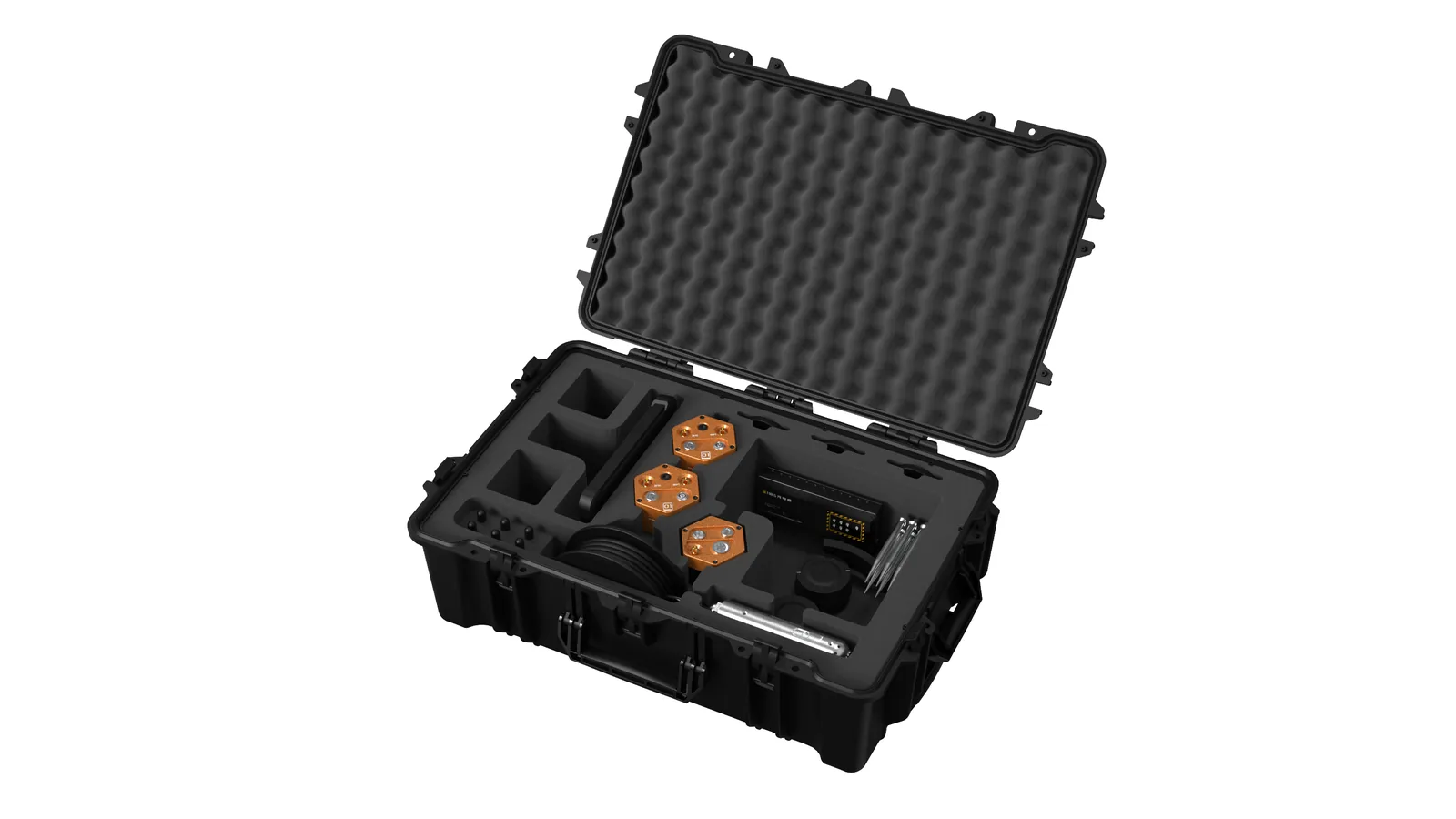

CRMB-RAD standard field kit packed neatly into heavy-duty wheeled transport case

Akiru la agordon adaptitan al via savteamo.

Specifu la postulatan nombron da sondiloj (6, 8 aŭ 10 sondiloj), la celandon, la trejnadbezonojn kaj la liveradon daton.

Aplikoj

Aranga mikroseismika vivodetekto por savoperacioj

Inĝenierite por urbaj fajrobrigadoj, naciaj USAR taskgrupoj, militaj inĝenieraj korpusoj kaj industrijaj minaj savteamoj tra la tuta mondo.

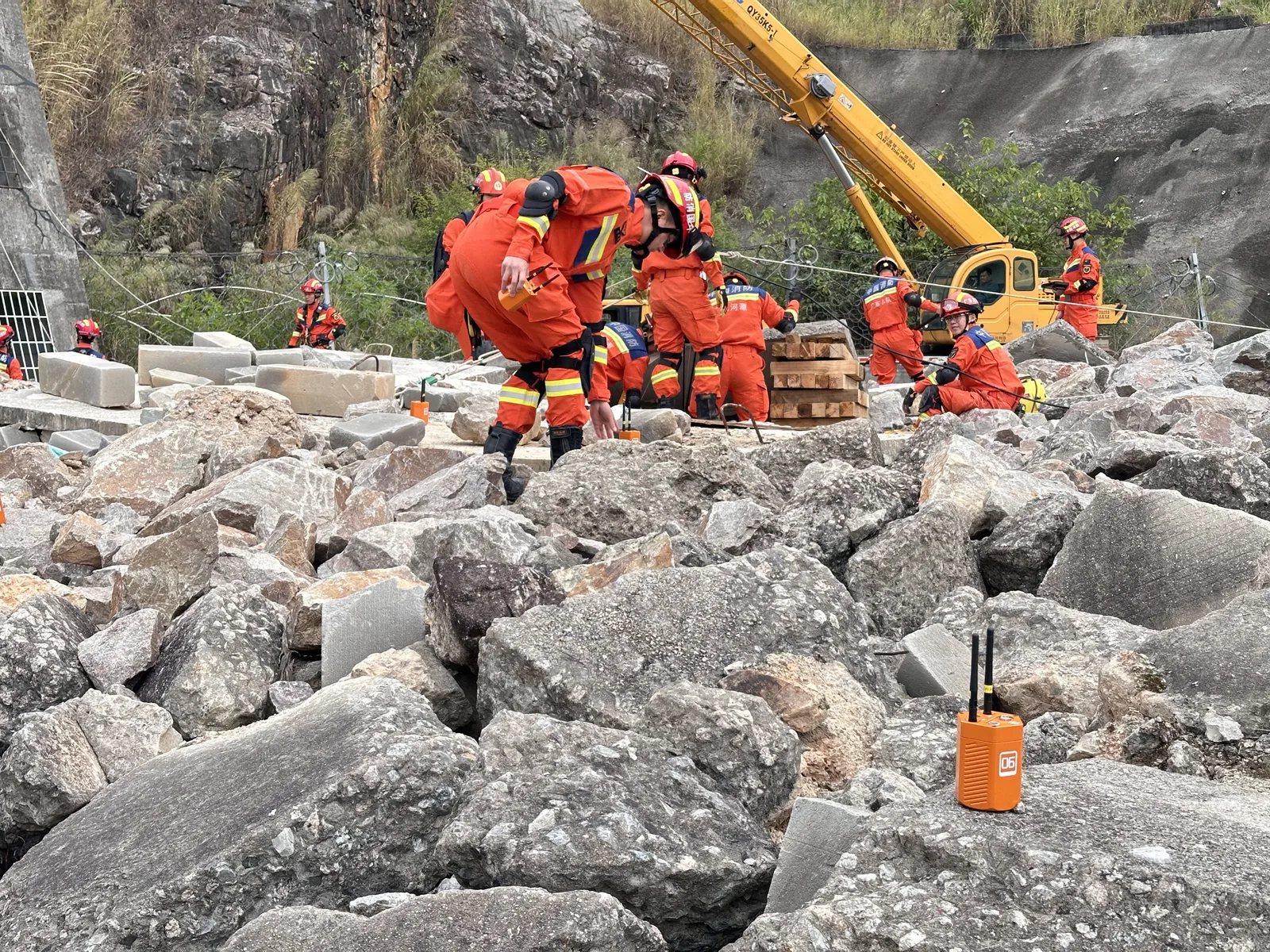

Rescue team deployed at an earthquake rubble disaster site with seismic detector

Terurkatastrofa savo

Rapida reto-deployo trans larĝaj terenoj kun seismaj rubaĵoj. Senzoroj detektas malfortajn ritmajn frapojn kaj voĉajn vibradojn tra kolapsitaj betonplatoj kaj briko-muroj, kiam optikaj iloj ne povas penetri.

Rescuer placing sensor probe inside confined collapse void

Struktura Kolapso kaj Malgrandaj Spacoj

Magnetaj fiksoj al stelaj kolonoj, subtenaj stangoj kaj armigitaj betonaj surfacoj. Permesas al sekurecaj oficiroj kaj serĉteamoj monitori strukturan moviĝon dum serĉado en malgrandaj subteraj vakuoj.

Field deployment and search exercise on rock and rubble slope

Terŝovo, Minoj kaj Tunoj

Enmetaj pintoj eniras en malferman rubaĵon, minejajn reziduojn kaj geologiajn fendojn dum terŝovo aŭ tuno-kolapso, komparante la alvenotempojn de akustikaj ondoj por kalkuli la distancon kaj direkton al la superhavinto.

Operacia Scenaro

Triangulado de Superhavintaj Signaloj: Ilustra Serĉo-Deployo

La jena scenaro ilustras, kiel serĉteamo deployas la CRMB-RAD-aron sur kolapsitaj strukturaj materialoj. Ĝi estas nur ilustra; la efektivaj rezultoj varias laŭ la struktura materialo, la ĉirkaŭa akustika interfero, la provo-kunligo kaj la frapforto de la superhavinto.

CRMB-RAD wireless sensor probe deployed in concrete rubble with antenna extended

Implanti, Kompari kaj Komuniki: Paŝo-post-Paŝa Proceduro

Situacio

Pluretaĝa komerca konstruaĵo subiĝas per „pankak-kolapso“ post seismia evento. Savistoj starigas silentan periodon surloke, sed ĉirkaŭa strata bruado kaj daŭrantaj subtenaj operacioj generas kompleksan fonan akustikan interferon.

Ebla uzo

La serĉa grupo implantas ses sesangulajn senzorojn en 15-metra perimetro ĉirkaŭ la supozita kolapsa vakuo. La operatoro aktivigas malalt-pasajn filtrilojn sur la 8-pulgaj terminaloj por supresi la bruan vibradon de pezaj maŝinoj, petas tri ritmajn frapojn de la enkaptitaj okupantoj kaj observas realtempe la barografojn salti sur kanaloj 02 kaj 03. Movante du helpajn sondilojn pli enen precize lokaligas la punkton kun plej alta amplitudo je maksimume 1,5 metroj.

DECISION SUPPORT

Kiam la serĉa sektoro estas mallarĝigita, la teamo enmetas la 10-metran interkomunikilan sondilon tra najbara truo. Du-direkta voĉa konfirmo konstatas du konsciajn superhavintojn antaŭ ol pezaj hidraŭlikaj rompilaj iloj estas uzataj, evitante akcidentan kolapsadon de la ankoraŭ vivanta vakuo.

Kial labori kun LSJ

Fabra Sperto
Konstruita ĉirkaŭ aĉetaj bezonoj

Esploru la produktajn instalaĵojn, la dokumentojn pri konformeco kaj la internaciajn ekspoziciojn prezentitajn en la jenaj materialoj. Konfirmu produkto-specifajn atestilojn kaj la nunajn produktadkapablojn kun la provizanto antaŭ ol fari ordon.

16jaroj Fabrikado
sperto

4dokumenttipoj CE · ISO · MSDS · RoHS
montritaj en provizita bildo

Monda Internacia komerca ekspozicio
engagement

Supplied collage of LSJ manufacturing, assembly, and testing areas

01 · PRODUKTO

Monta kaj provanta kapablo

La provizitaj entreprenaj materialoj priskribas 16-jaran produktadesperton kune kun montaj kaj testaj agoj. Konfirmu la aplikeblan produkto-linion, la nunajn kapablojn kaj la liverotempojn dum petado de oferto.

Supplied collage of CE, ISO, MSDS, and RoHS-related documents

02 · CERTIGITA

Dokumentaro por diligenta esplorado

Petu aktualajn, produkto-specifajn dokumentojn kaj verigu ilian amplekson antaŭ uzo en tendero aŭ en importa revizio.

CE ISO MSDS ROHS

LSJ team and visitors at international trade exhibitions

03 · MONDA

Diskutoj pri produktoj ĉe mondaj eventoj

Esploru bildojn de industrio-ekspozicioj kaj personaj diskutoj kun internaciaj partneroj kaj profesiaj helpistoj en emergencaj situacioj.

Alklaku bildon por pli granda vido · Peti viziton al la instalaĵo aŭ dokumentan verigon

Peti funkciademonstron

Demonstro de la elsendo de la provilo, la agordo de la filtrado, la komparo de la signalo kaj la funkciado de la interkomuniko

Funkciada video

Vidu la CRMB-RAD en funkciado

Rigardu la demonstran videon pri CRMB-RAD por riprozi la lokigon de la senzoraro, la legadon de la realtempa signalgrafo, la alĝustigojn de la pasanta-benda filtrilo kaj la du-direktan voĉkomunikadon tra rublo-voidoj.

Unu-prema parigo de senzoroj kaj vivanta mult-kanala signalvizualigo
Alĝustigoj de alta-pasa kaj malalta-pasa filtriloj por silentigi ĉirkaŭan interferon
Du-direkta audio-komunikado kaj stereo-kanala aŭdado tra la interkomunika provilo

Teknologiaj Specifiko

Tehnikaj Specifoj de CRMB-RAD

La valoroj sube reflektas la publikigitajn specifojn el la fabrikanta dokumentaro kaj testajn mezurpunktojn. Vicoj markitaj kiel 'Konfirmenda' dependas de konfiguraj opcioj — konfirmu la precizajn kvantojn de proviloj kaj la certigajn pakaĵojn antaŭ ol partopreni en tendero aŭ fari aĉeton.

Parametro	Indikita specifiko
Frekvencrespondo de senzoro	0,1–5000 Hz
Senfia konekto	Wi-Fi (2,4 GHz)
Komunikadodistanco	150 m taksita en malfermita vido
Detekta distanco de la senzoro	8 m radiuso sub taŭgaj strukturaj medioj
Dimensioj de la senzoro	90 × 78,5 × 70 mm
Pezo de la senzoro	≤ 500 g po provilo
Enirela protekto	IP67 (senzilaj sondiloj)
Funkcia Tempo	≥ 10 h daŭra kampopliro
Funkciigema temperaturo	−20°C ĝis +60°C
Konservanta temperaturo	−40°C ĝis +70°C
Interkomkabellongo	10 m fortikigita kabelo
Konekto de la provilo	Senfada Wi-Fi / fadita interfaco
Dimensioj de la sondokorpo	100 × 78,5 × 70 mm
Dimensioj de la pren-unuo	φ 32 mm × 167 mm (akustika prensondilo)
Norma konfiguracio	2–10 senziloj, 8-pulgaj Android-terminalo, interkomsondilo, 10-m kabelo, kapaukoj, antenoj, magnetaj bazoj, terpikoj, ŝargiloj, robusta transportkesto
Funkciolimo	Postulas aktivan frapadon, skrapadon aŭ akustikan signalon; rezultoj varias laŭ struktura medio, ĉirkaŭa akustika interfero, sondila kunligo kaj vibradoforto

Oftaj Demandoj

Akviro kaj disloĝigo

Respondoj al oftaj operaciaj kaj teknikaj demandoj de USAR-komandantoj kaj urĝaj akvirkomandoj. Konfirmu projektspecifajn postulojn kun la teknika teamo.

Ĉu la sistemo povas detekti senkonscian supervivanton?

La CRMB-RAD postulas aktivajn akustikajn frapojn, gratadojn aŭ vokalajn vibradojn por kalkuli la direkton kaj lokon. Por senkonsciaj, senmovaj superrestintoj, kiuj ne povas produkti aktivajn signalojn, oni rekomendas uzi ĝin kune kun ultra-larĝebandaj radarsistemoj por detekti vivon (kiel la LSJ-M aŭ HXDMR-300) aŭ termaj kameraoj por detekti spiradon kaj korpan varmon.

Kiel la sistemo filtras foran maŝinbruo de la savloko?

La sistemo enhavas ciferecajn signalprilaborilojn kun aldonaj pas-bendaj filtriloj en la intervalo 0,1–5000 Hz. La funkciigistoj povas agordi la subaĵajn kaj suprajn frekvenc-limojn por silentigi malalt-frekvencan bruon de ekskaviloj kaj generatoroj aŭ alt-frekvencan ventbruo, tiel izolante la specifan akustikan signaturon de homa frapo.

Kiom da senzoroj povas esti konektitaj samtempe?

La norma sistemo-konfiguro subtenas 2 ĝis 10 senkablajn mikro-seismajn senzorojn samtempe konektitajn al unu sola 8-pulgaj kontrolterminalo. Ekipaĵoj povas disloki malpli da proviloj por rapida rekono aŭ la plenan 10-provilan aron por larĝa plurpunkta struktura perimetra triangulado.

Kiuj fiksimetodoj estas haveblaj por diversaj kolapsaj medioj?

Ĉiu senzoro-nodo havas duoblajn fiksimedojn: integritan alt-fluan magnetan bazon por tujaj fiksoj al ŝtalostrukturoj, tuboj kaj subtenaj traboj, krome interŝanĝeblajn fortikigitajn ŝtaliajn terpikojn, kiuj enpuŝiĝas rekte en malferman teron, luton kaj gravaĵon.

Kia garantio kaj kalibrada subteno estas havebla?

Ĉiuj sistemoj CRMB-RAD venas kun norma 12-monata produktanto-garantio. Kompleta dokumentaro — inkluzive de CE-, ISO- kaj RoHS-kongrueckonfirmiloj, fabrikskaligaj raportoj, funkciadgvidiloj kaj haveblo de rezervpartoj — estas liverata kun ĉiu ordo.
