Thiết bị Bảo vệ Ổn định Cảnh báo LS-D01

Thiết bị cảnh báo giám sát dư chấn LSJ LS-D01 đa chức năng — Thiết bị cảnh báo ổn định cấu trúc dựa trên độ nghiêng và rung động không dây

Thị trường LSJ LS-D01 là một thiết bị không dây, chạy bằng pin báo động giám sát dư chấn và độ ổn định cấu trúc dành cho các đội tìm kiếm và cứu nạn trong đô thị (USAR). Thiết bị liên tục đo độ nghiêng và rung động của các tòa nhà bị hư hại, hệ thống chống đỡ, tường, bản bê tông, kết cấu thép và bồn chứa hóa chất, đồng thời kích hoạt tự động báo động âm thanh và ánh sáng 95 dB ngay khoảnh khắc chuyển động vượt ngưỡng bạn đã thiết lập. Độ chính xác về độ nghiêng là 0.1°với 0.01°độ phân giải trên ba trục; một thiết bị đầu cuối Android 8 inch có thể kết nối với tối đa 4 nút giám sát qua mạng không dây LoRa lên đến 550 m , giúp nhân viên cứu nạn đứng ngoài khu vực nguy hiểm.

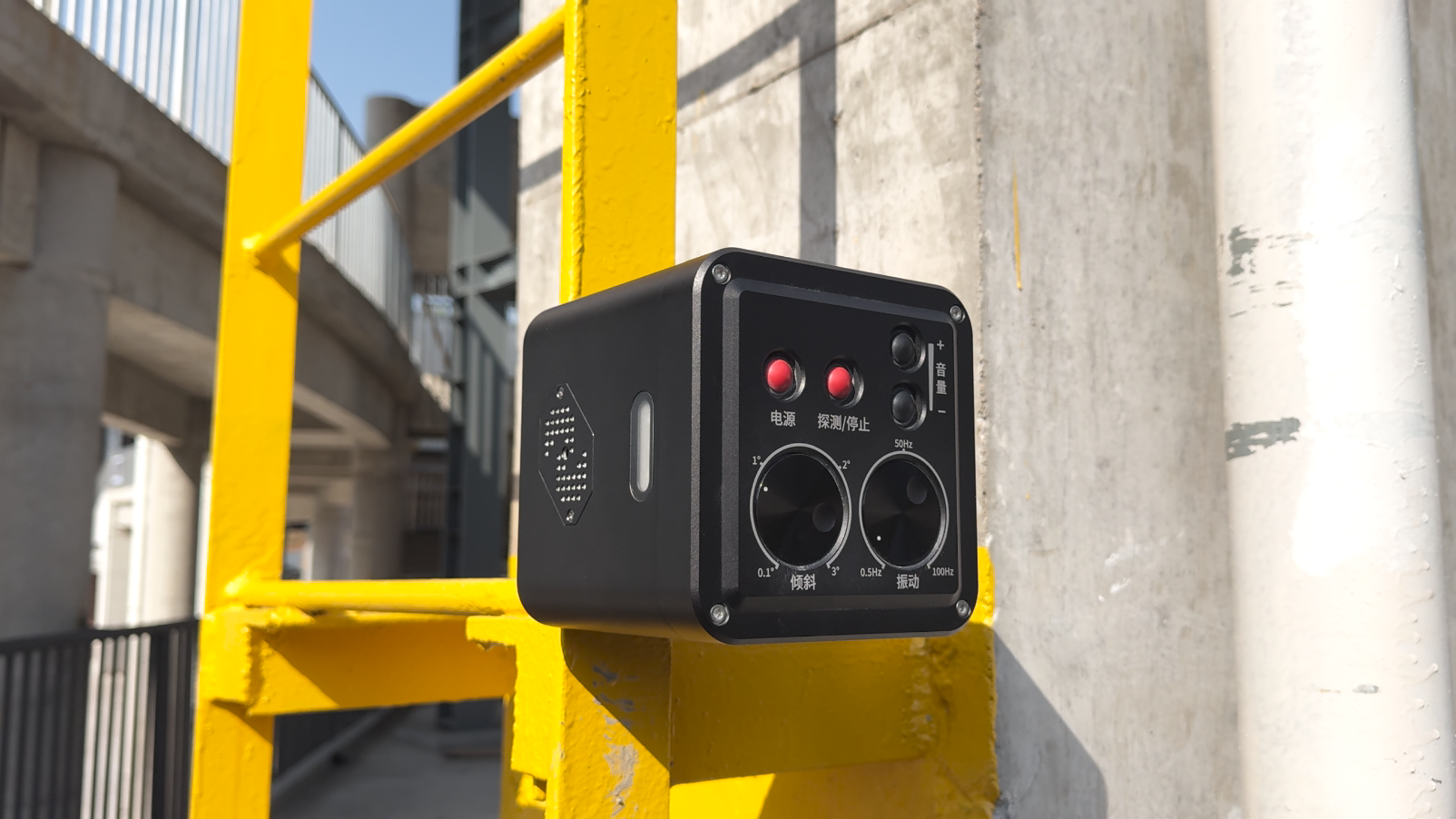

Hình ảnh: Nút giám sát LSJ LS-D01, có núm điều chỉnh riêng cho độ nghiêng và rung động, nút chức năng và báo động âm thanh–ánh sáng tích hợp.

Nguy cơ: Sụp đổ thứ cấp sau trận động đất chính

Sau động đất, vụ nổ hoặc cháy lớn, cấu trúc còn đứng vững đã bị tổn thương. Các dư chấn có thể kéo dài hàng ngày, hàng tháng hoặc lâu hơn tùy theo độ lớn của trận động đất chính, và ngay cả những rung chấn nhỏ cũng có thể làm sập tường, dầm hoặc bản sàn đã suy yếu ngay lên đội cứu hộ. Việc kiểm tra bằng tiếp xúc thủ công đặt lực lượng chữa cháy trực tiếp dưới vùng nguy hiểm — đúng nơi khả năng sụp đổ thứ cấp cao nhất.

LSJ LS-D01 là gì?

Bo do giam sat khong day LS-D01 la mot bo hoan chinh duoc xay dung tren co so cam bien do do lech MEMS do nhanh: moi nut ghi lai goc tham chieu khi bat dau giam sat, so sanh moi phep do tiep theo voi moc nay va tu dong bao dong khi do lech vuot qua do chinh xac da cai dat. He thong duoc giao duoi dang bo cuu ho san sang trien khai trong mot hop bao ve chong rung chuyen.

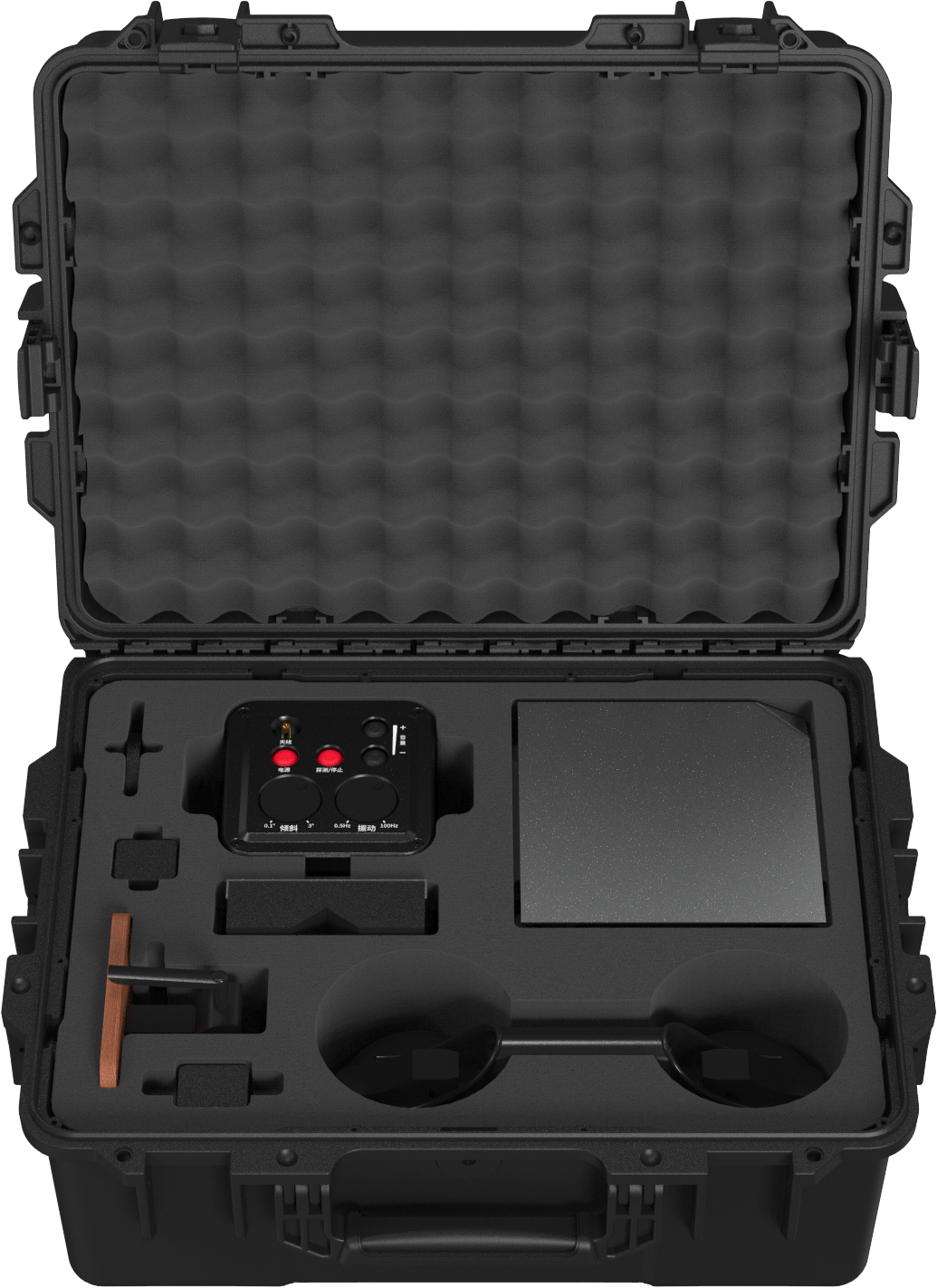

Hình ảnh: Bộ kit LS-D01 hoàn chỉnh — nút giám sát, thiết bị điều khiển màn hình 8 inch, giá gắn chân hút và phụ kiện — đựng trong hộp vận chuyển cứng có lớp đệm xốp.

Cảm biến kép: Độ nghiêng và độ rung trong một nút

Khác với các cảm biến nghiêng đơn chức năng, LS-D01 đồng thời giám sát hai dấu hiệu thất bại:

• Độ nghiêng / độ dốc: thay đổi góc theo thời gian thực trên ba trục X, Y và Z trong toàn bộ phạm vi ba chiều 360°, với độ phân giải 0,01° và độ chính xác 0,1° .
• Rung động: một kênh rung chuyên dụng bao phủ dải tần số 0,5 Hz–100 Hz phát hiện được những rung động nhẹ và dao động sau chấn động trước khi xuất hiện sự dịch chuyển rõ rệt.
• Ngưỡng điều chỉnh vô cấp: đặt giá trị báo động bất kỳ từ 0,1° đến 9,9° , hoặc sử dụng các vị trí quay nhanh 0,1° / 1° / 2° / 3° — cố định hoặc tùy chỉnh hoàn toàn, từ nút hoặc từ thiết bị đầu cuối.
• Lô-gic cơ sở: giá trị đọc đầu tiên trở thành giá trị tham chiếu; chỉ các độ lệch vượt quá độ chính xác báo động mới kích hoạt cảnh báo, và độ chính xác đo lường được điều chỉnh tại hiện trường nhằm loại bỏ cảnh báo sai.
• Cảnh báo âm thanh và ánh sáng tự động: độ nghiêng hoặc rung bất thường ngay lập tức kích hoạt còi và đèn nhấp nháy trên nút — không cần người vận hành theo dõi màn hình.

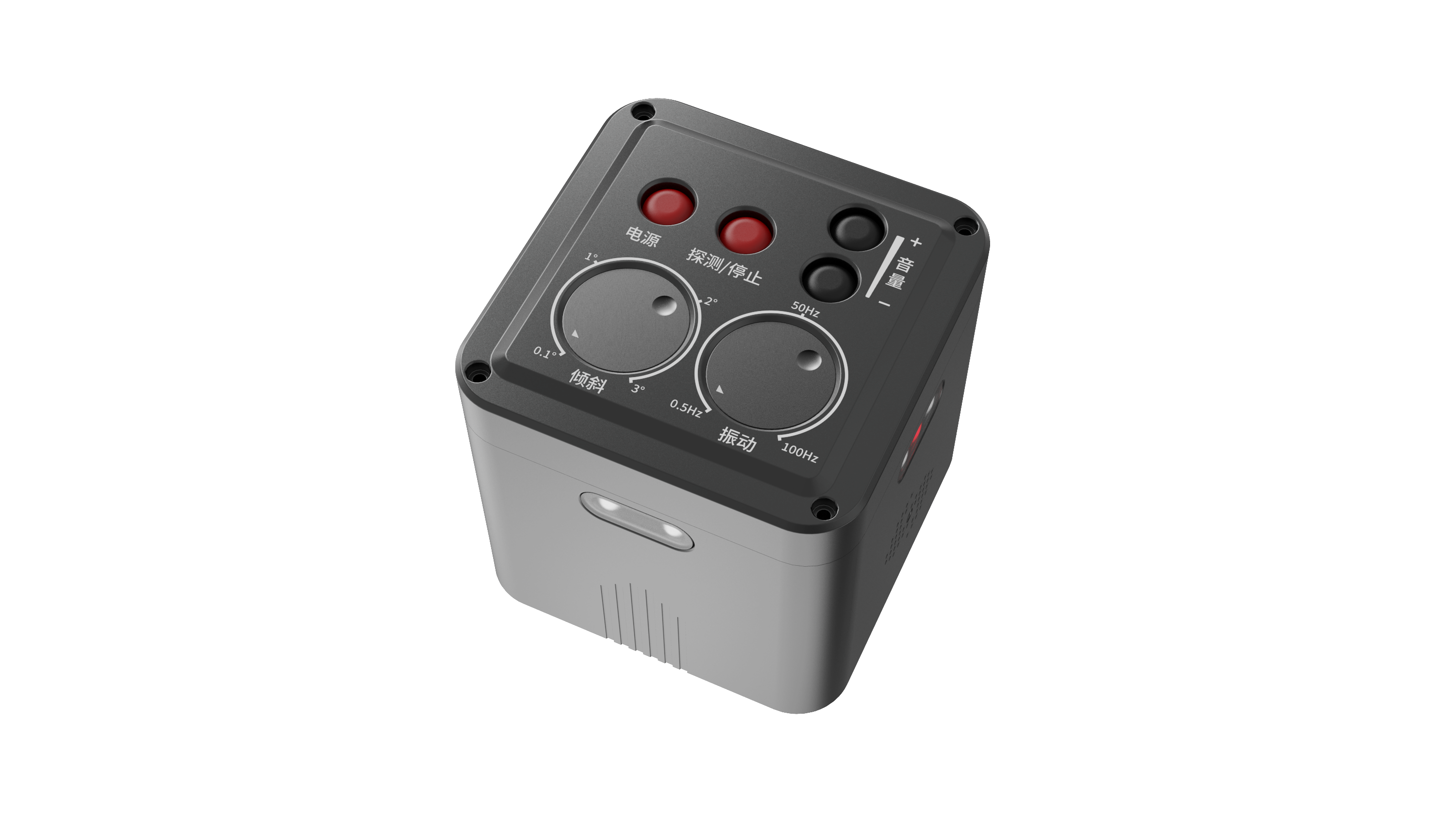

Hình ảnh: Thiết lập trực tiếp trên thiết bị — núm xoay độ nghiêng (các vị trí nhanh 0,1°–3°) và núm xoay rung (0,5 Hz–100 Hz) cho phép đội kỹ thuật kích hoạt nút mà không cần mở thiết bị đầu cuối.

Giám sát không dây đa điểm lên tới 550 mét

Một thiết bị đầu cuối Android 8 inch quản lý tối đa bốn nút LS-D01 qua LoRa không dây tầm xa (≥550 m đường ngắm thẳng) — tiêu thụ điện thấp, chống nhiễu mạnh và không cần lắp đặt cáp. Trung tâm chỉ huy hiển thị góc X/Y/Z thời gian thực, ngưỡng cảnh báo, trạng thái pin và kết nối của mọi nút trên một màn hình duy nhất; khi bất kỳ nút nào kích hoạt cảnh báo, số thứ tự của nút đó sẽ hiện lên và toàn bộ thiết bị báo động âm thanh – ánh sáng liên kết sẽ đồng loạt hoạt động. Chức năng tìm kiếm ngược giúp các nút bị chôn vùi hoặc thất lạc phát tín hiệu để phục hồi. Thiết bị đầu cuối tích hợp sẵn Wi-Fi và tùy chọn 4G.

Hình ảnh: Giao diện thiết bị đầu cuối liệt kê bốn nút được liên kết với góc X/Y/Z thời gian thực, ngưỡng cảnh báo 0,5°, mức pin và trạng thái kết nối không dây.

Triển khai trong vài giây — Năm tùy chọn gắn kết không cần dụng cụ

Mỗi hiện trường cứu hộ đều khác nhau. Thiết bị LS-D01 có thể gắn trực tiếp lên cấu trúc có nguy cơ — bằng nam châm, hút chân không, dây đai, dây thừng hoặc giá đỡ — không cần khoan, không cần cáp và không cần dụng cụ, nhờ đó việc giám sát có thể bắt đầu trước khi đội cứu hộ tiến vào khu vực nguy hiểm.

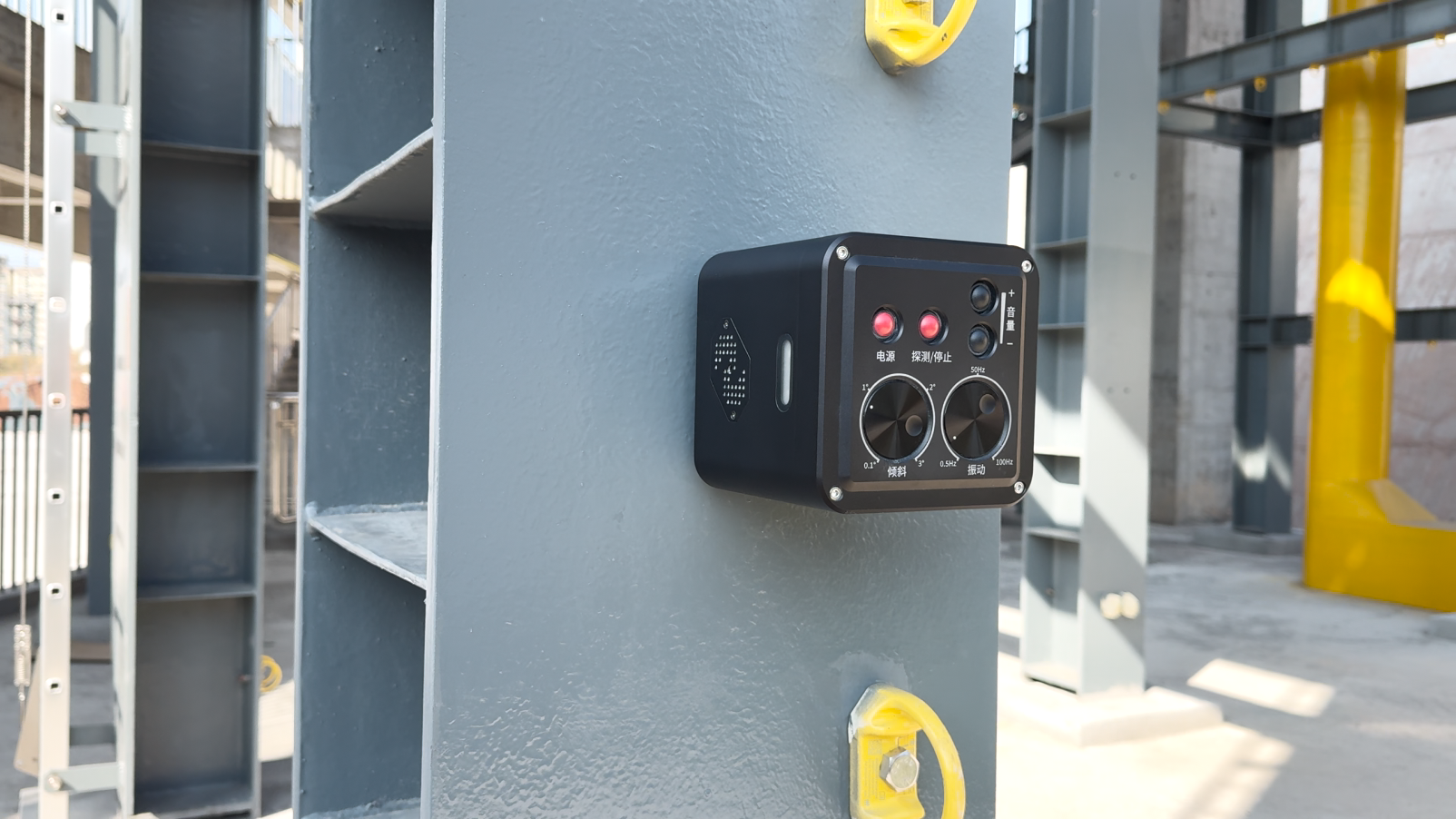

Gắn bằng nam châm lên thép kết cấu

Nút khóa vào dầm thép chữ I, cột, khung chống đỡ và vỏ bồn chứa trong một thao tác duy nhất, lý tưởng cho các công trình công nghiệp và hệ thống hỗ trợ cứu hộ nặng.

Hình ảnh: Gắn kết từ tính không cần dụng cụ lên dầm thép chữ I đã sơn trong bài tập mô phỏng sập cấu trúc.

Giá gắn hai đệm hút chân không trên bề mặt nhẵn

Giá gắn hai đệm hút chân không đi kèm cố định nút lên tường kính, tấm ốp nhẵn và bê tông hoàn thiện mà không gây hư hại hay để lại vết bám.

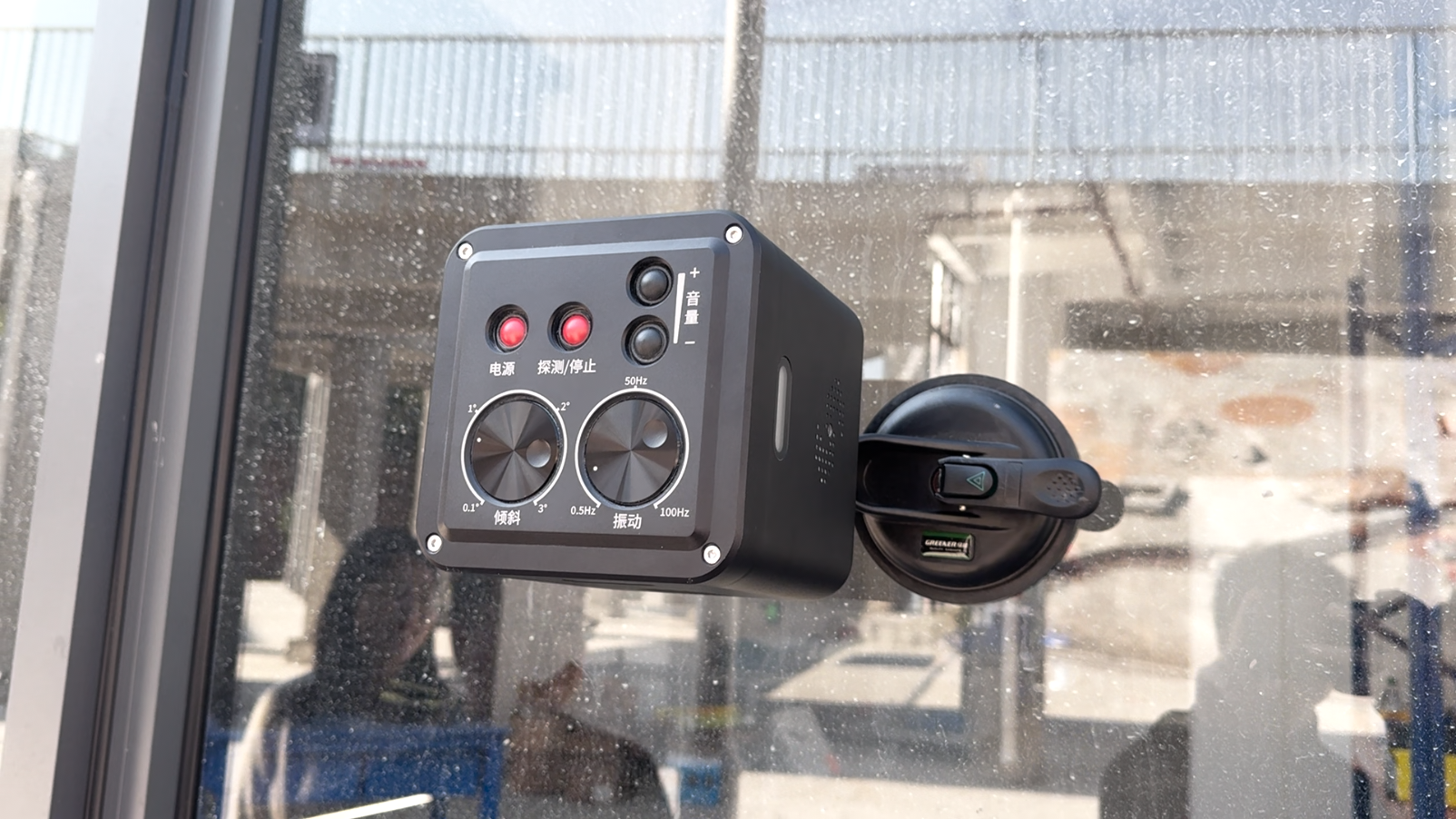

Hình ảnh: Lắp đặt đệm hút chân không không gây hư hại trên mặt tiền kính — không khoan lỗ hay xử lý bề mặt.

Giá gắn bằng dây đai quanh cột và giàn giáo

Dây đai dệt chắc chắn cố định nút lên ống đứng, cột, giàn giáo và cột có hình dạng bất quy tắc nơi nam châm và đệm hút chân không không thể bám chặt.

Hình ảnh: Gắn bằng dây đai quanh cột đứng — một trong nhiều phương pháp gắn kết được cung cấp kèm bộ sản phẩm.

Gắn bằng dây cáp và giá đỡ trên đống đổ nát

Đối với các tấm bê tông vỡ, đống đổ nát và hệ thống chống đỡ bằng gỗ, nút nối được bắt bu-lông vào bản thép đặt nền và neo bằng dây cáp tĩnh, hoặc gắn trực tiếp vào các thanh chống và giá đỡ bằng gỗ — những phương pháp được sử dụng phổ biến nhất trong cứu hộ sập đổ và trượt lở đất.

Hình ảnh: Điểm gắn dây cáp tĩnh trên nút nối, dùng để cố định thiết bị vào đống đổ nát và các tấm bê tông không ổn định.

Được thiết kế cho môi trường cứu hộ khắc nghiệt

Mô-đun LS-D01 được thiết kế để hoạt động trong các trận động đất mùa đông, cháy rừng mùa hè, bụi, mưa và điều kiện vận chuyển thô bạo: nút nối hoạt động trong dải nhiệt độ từ -20 °C đến +60 °C , chịu được va đập khi rơi từ độ cao 1 m và vận hành liên tục suốt ca làm việc kéo dài đầy đủ 10 giờ nhờ pin tích hợp; màn hình đầu cuối 8 inch đạt chuẩn IP65 và đã qua kiểm tra độ bền khi rơi từ độ cao 1,2 m. Toàn bộ thiết bị được đóng gói trong một chiếc hộp cứng có lớp đệm xốp bên trong.

Vị trí triển khai thiết bị LS-D01

Thiết bị LS-D01 được thiết kế đặc biệt cho việc giám sát liên tục tại động đất, sập công trình, cháy, nổ, sập hầm và trượt lở đất các hiện trường cứu hộ khẩn cấp và trong môi trường hóa chất nguy hiểm, nơi các bồn chứa và kết cấu có thể dịch chuyển.

Giám sát kết cấu sau động đất

Các nút được đặt trên các cột, dầm và kết cấu chịu lực đã bị hư hại, trong khi một đơn vị cảnh báo không dây được kết nối đứng cùng đội chỉ huy. Bất kỳ độ nghiêng mới nào đều kích hoạt cảnh báo sơ tán ngay lập tức.

Hình ảnh: Triển khai thực địa trên một kết cấu chịu lực bê tông cốt thép đã bị phá hủy; đơn vị cảnh báo không dây được kết nối (phía trước) truyền tín hiệu cảnh báo tới đội cứu hộ.

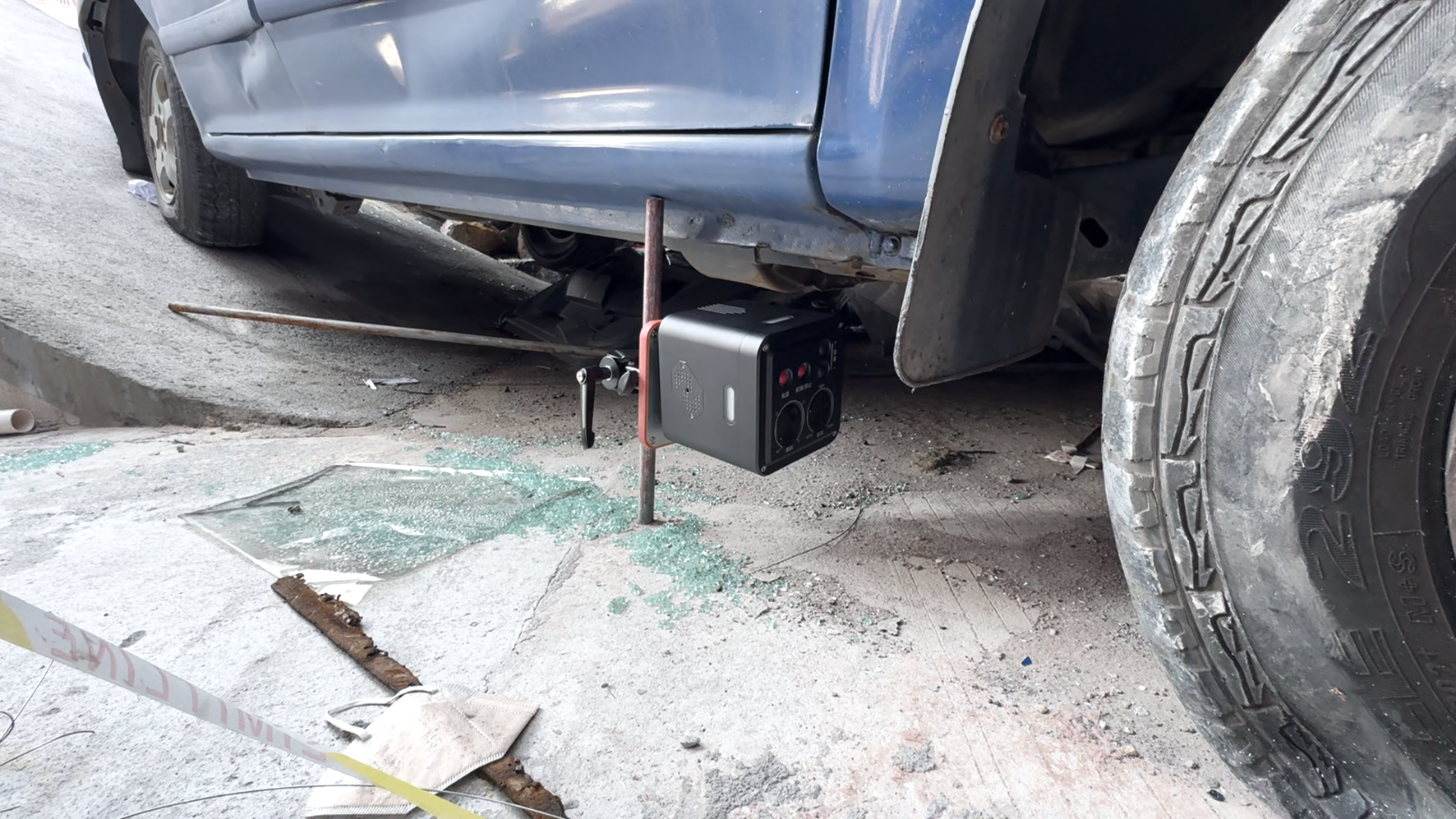

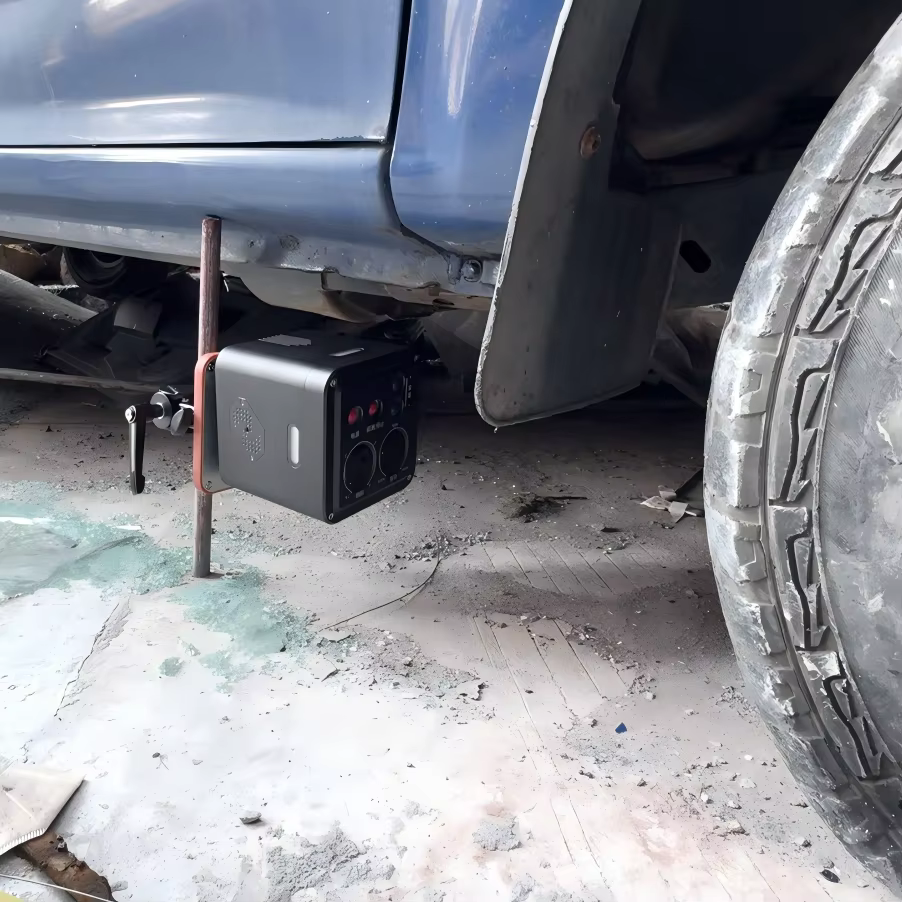

Giám sát cứu hộ khi sập và gia cố tạm thời

Trong quá trình giải cứu, các thanh chống gỗ và giá đỡ kim loại chịu tải trọng từ đống đổ nát không ổn định. Việc lắp đặt trực tiếp thiết bị LS-D01 lên thanh chống giúp đội cứu hộ nhận được cảnh báo thời gian thực nếu hệ thống chống dịch chuyển trong lúc cắt và nâng.

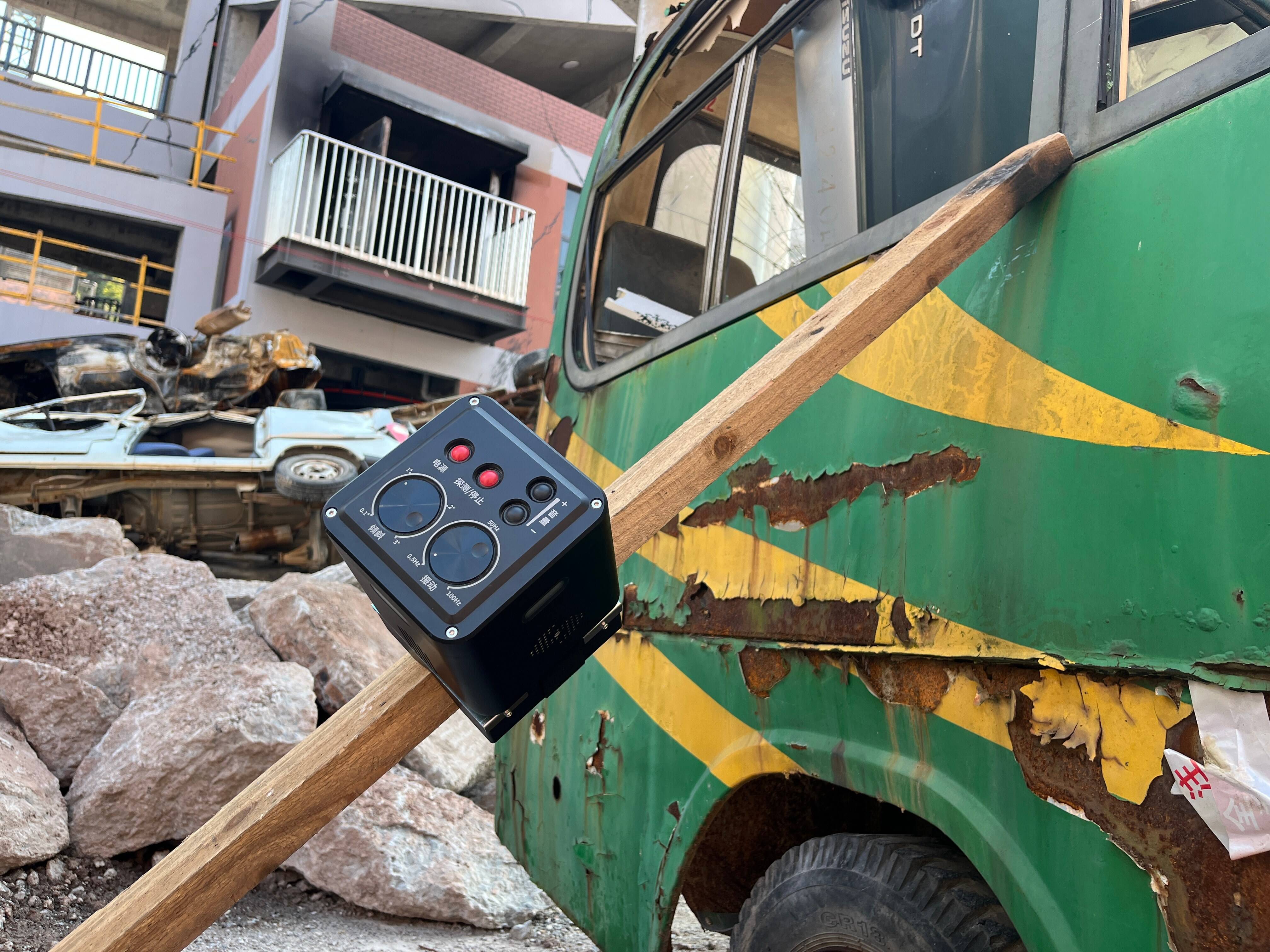

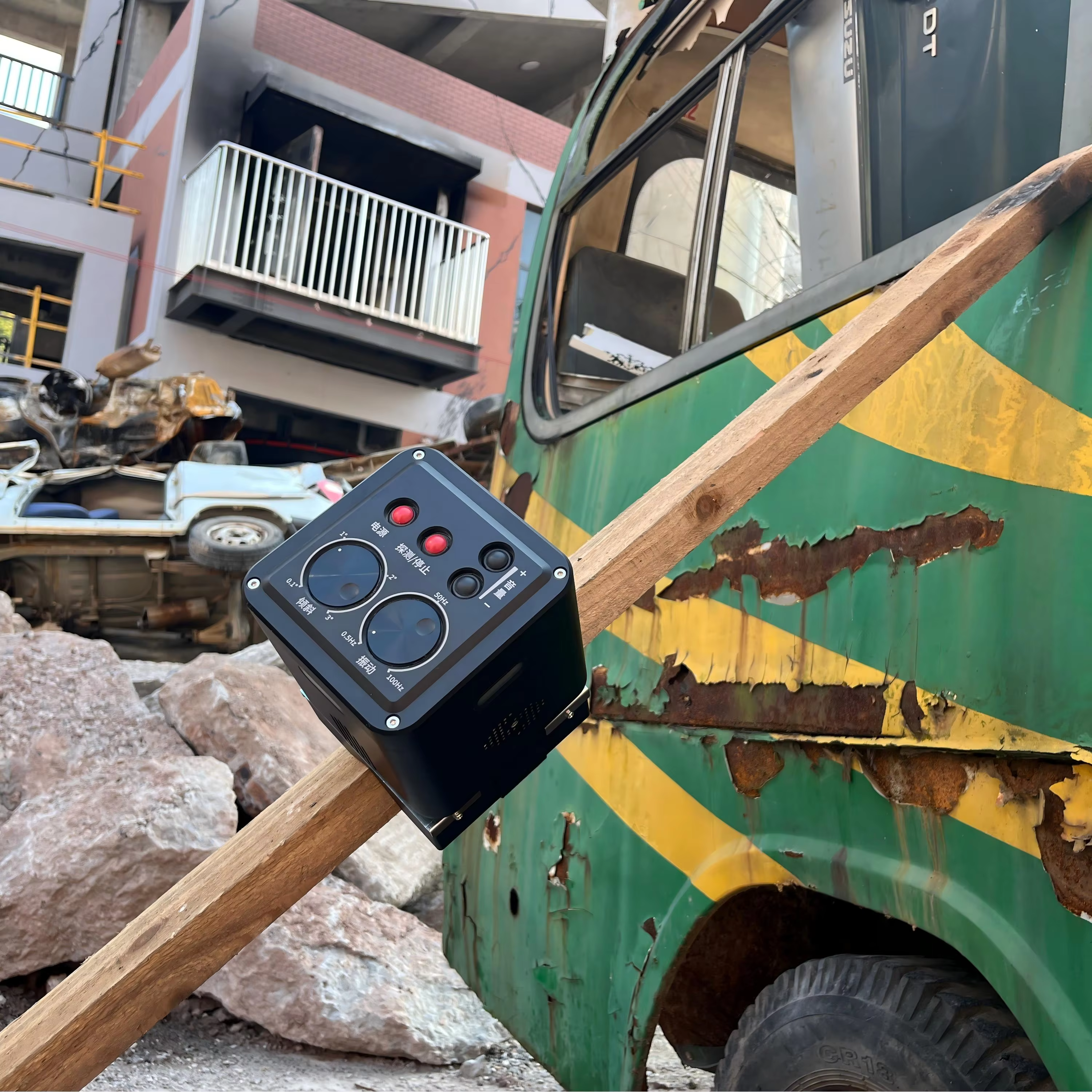

Hình ảnh: Bộ nút được cố định vào cọc gỗ hỗ trợ phương tiện bị nghiền nát trong huấn luyện tìm kiếm và cứu nạn tại khu vực đô thị.

Trượt lở đất và mảnh bê tông lớn

Trên các tấm dốc nứt vỡ và mặt cầu gãy, đế gắn và dây buộc giữ bộ nút chắc chắn trên bề mặt bê tông nghiêng, đồng thời theo dõi nguy cơ trượt tiếp để tránh làm tắc các tuyến tiếp cận.

Hình ảnh: Bộ nút được cố định bằng dây trên tấm bê tông nứt và nghiêng, lộ cốt thép — một vị trí triển khai điển hình trong trường hợp trượt lở đất/mảnh vỡ.

Các tòa nhà bị hư hại sau động đất và cháy

Các tường xây gạch đá nứt và mặt ngoài bị suy yếu do lửa có thể được giám sát đơn giản bằng cách đặt hoặc cố định bộ nút trực tiếp lên tường, từ đó theo dõi xem hư hại có đang lan rộng trước khi tiến hành tái nhập vào công trình.

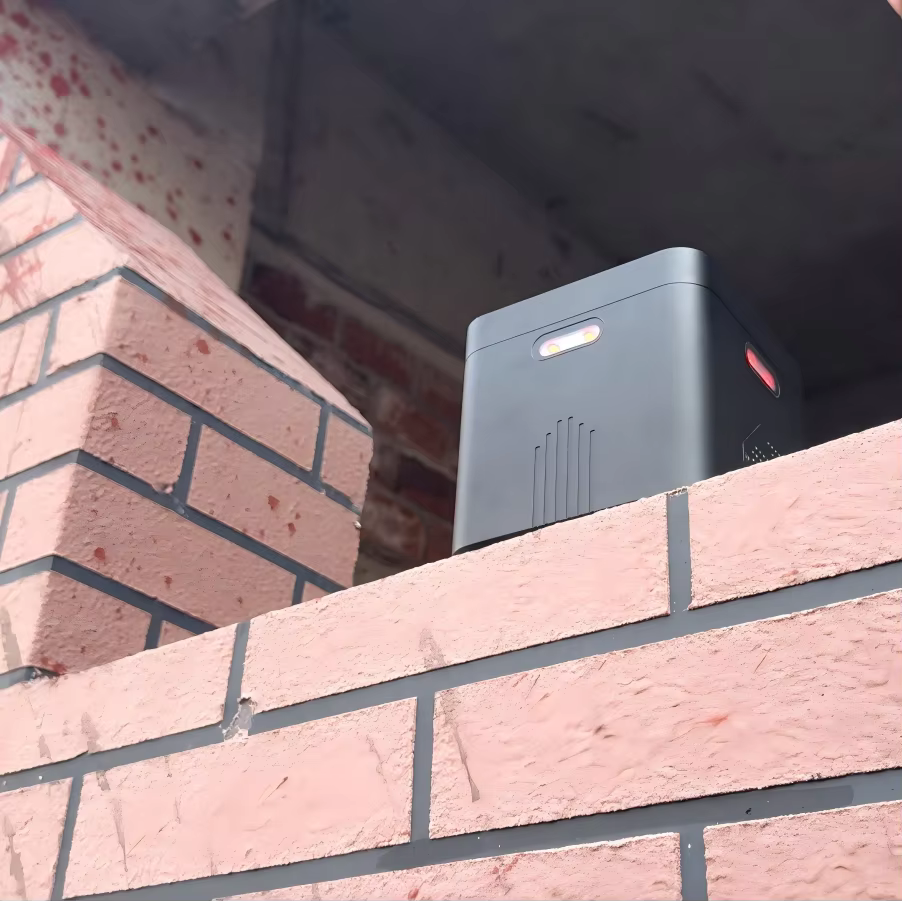

Hình ảnh: Bộ nút được đặt trên mặt ngoài bằng gạch bị hư hại nhằm giám sát chuyển động của tường sau tổn thương kết cấu.

Các bồn chứa hóa chất nguy hiểm và kết cấu thép

Tại các vụ rò rỉ hóa chất và cháy kho, việc gắn thiết bị bằng nam châm cho phép đội cứu hộ giám sát các bồn chứa và kết cấu thép để phát hiện sớm hiện tượng nghiêng hoặc biến dạng từ khoảng cách an toàn — cảnh báo sớm nguy cơ bồn lật đổ hoặc vỡ nứt.

Hình ảnh: Gắn thiết bị tức thì bằng nam châm lên thành bồn thép đã sơn trong buổi huấn luyện cứu hộ tại môi trường nguy hiểm.

Công nghệ cứu hộ đã được kiểm chứng thực tế từ LSJ

Máy LS-D01 do Bắc Kinh LSJ Technology Development Co., Ltd. lSJ sản xuất, một chuyên gia về thiết bị phát hiện và giám sát trong ứng phó khẩn cấp, với các trung tâm nghiên cứu và phát triển (R&D) tại Vũ Hán và Thượng Hải. LSJ sở hữu các bằng sáng chế phát minh, bằng sáng chế kiểu dáng công nghiệp, bằng sáng chế giải pháp hữu ích và bản quyền phần mềm; thiết bị của LSJ đang được sử dụng bởi các đơn vị cứu hộ khẩn cấp trên khắp Trung Quốc.

• Thiết bị giám sát cứu hộ LSJ đã được triển khai tại Động đất Nghi Tân ,Sự cố sập khách sạn Tân Gia ở Tuyền Châu ,Động đất Lộ Định, Tứ Xuyên, cường độ M6.8 và Động đất Cam Túc các hoạt động cứu hộ.
• Mỗi thiết bị được đóng gói trong một hộp cứng cáp và được hỗ trợ bởi hỗ trợ kỹ thuật 7×24 , cộng thêm kiểm tra tại chỗ và đào tạo người vận hành hàng năm để các đội làm chủ thiết bị trước khi triển khai.
• Chức năng tìm kiếm ngược tích hợp và bài kiểm tra mô phỏng trước nhiệm vụ cho phép đội kiểm tra xác minh từng nút trước khi tiến vào hiện trường.

Các câu hỏi thường gặp

Câu hỏi: LSJ LS-D01 là gì và thiết bị này giám sát những thông số nào?

Trả lời: LS-D01 là một thiết bị cảnh báo rung lở và độ ổn định kết cấu không dây. Thiết bị liên tục giám sát độ nghiêng ba trục (X/Y/Z, 360°, độ chính xác 0,1°, độ phân giải 0,01°) và rung động (0,5 Hz–100 Hz) trên các công trình bị hư hại, đồng thời tự động kích hoạt còi cảnh báo âm thanh-ánh sáng 95 dB khi mức độ chuyển động vượt ngưỡng đã thiết lập.

Câu hỏi: Một hệ thống có thể bao quát bao nhiêu điểm giám sát và trong phạm vi khoảng cách nào?

Trả lời: Một thiết bị điều khiển Android 8 inch kết nối tối đa bốn nút giám sát bằng công nghệ không dây LoRa, với tầm phủ sóng đường thẳng ít nhất 550 mét. Khi bất kỳ nút nào trong số các nút đã kết nối phát tín hiệu cảnh báo, toàn bộ các nút và thiết bị cảnh báo đều đồng loạt kích hoạt.

Câu hỏi: Thiết bị LS-D01 có thể triển khai tại hiện trường cứu hộ nhanh đến mức nào?

Trả lời: Việc triển khai chỉ mất vài giây cho mỗi nút, không cần cáp nối hay dụng cụ hỗ trợ: gắn nút lên bề mặt thép bằng nam châm, lên bề mặt nhẵn bằng hai đệm hút chân không, lên cột bằng dây đai, lên đống đổ nát bằng dây neo, hoặc trực tiếp lên các thanh chống và giá đỡ làm từ gỗ. Nút khởi động trong khoảng 7 giây (kết quả kiểm tra tại nhà máy là 3,4 giây).

Câu hỏi: Ngưỡng cảnh báo có thể điều chỉnh được cho các công trình khác nhau không?

Trả lời: Có. Ngưỡng cảnh báo có thể điều chỉnh liên tục trong khoảng từ 0,1° đến 9,9°, với các thiết lập nhanh sẵn có ở các mức 0,1°, 1°, 2° và 3°, hỗ trợ cả giá trị cảnh báo cố định lẫn giá trị tùy chỉnh hoàn toàn được thiết lập trực tiếp trên nút hoặc trên thiết bị đầu cuối màn hình cảm ứng.

Câu hỏi: Hệ thống tránh cảnh báo sai như thế nào?

Trả lời: Giá trị đo đầu tiên khi bắt đầu giám sát được lưu làm góc chuẩn; cảnh báo chỉ kích hoạt khi giá trị đo sau đó lệch khỏi giá trị chuẩn vượt quá độ chính xác cảnh báo đã cấu hình. Độ chính xác đo lường và độ chính xác cảnh báo đều được hiệu chỉnh phù hợp với điều kiện thực tế ngoài hiện trường nhằm loại bỏ các cảnh báo gây phiền nhiễu.

Câu hỏi: Pin kéo dài bao lâu và thiết bị có hoạt động được trong điều kiện nhiệt độ khắc nghiệt không?

Trả lời: Thiết bị nút hoạt động liên tục trong 10 giờ nhờ pin lithium-ion tích hợp 3,7 V và hoạt động trong dải nhiệt độ từ -20 °C đến +60 °C (lưu trữ từ -40 °C đến +70 °C). Thiết bị đầu cuối đạt tiêu chuẩn IP65 và cũng hoạt động trong cùng dải nhiệt độ từ -20 °C đến +60 °C.

Câu hỏi: Thiết bị LS-D01 được thiết kế cho những tình huống cứu hộ nào?

Trả lời: Giám sát dư chấn sau động đất, cứu hộ sập công trình và hầm đường bộ, giám sát kết cấu tại hiện trường cháy, hiện trường vụ nổ, trượt lở đất và dòng chảy đá lẫn bùn, giám sát bồn chứa và kho hóa chất nguy hiểm — ở bất kỳ đâu đội cứu hộ cần cảnh báo ổn định kết cấu liên tục và từ xa.

Câu hỏi: Bộ tiêu chuẩn bao gồm những gì?

Trả lời: Mỗi bộ bao gồm một hoặc nhiều thiết bị nút giám sát tích hợp đèn và còi báo động, thiết bị điều khiển Android EM-T81X 8 inch, các anten, giá gắn chân hút kép, phụ kiện gắn bằng nam châm / dây đai / dây buộc, bộ sạc chuyên dụng và hộp vận chuyển cứng cáp có lớp đệm xốp định hình riêng.
