LSJ SEED-RA Tragbarer Strahlungsdetektor

Kernfähigkeiten

Sechs Funktionen in einem 50-g-Tragbaren Alarm

Flächenmonitore verbleiben am Perimeter, und passive Abzeichen werden erst Stunden nach Schichtende ausgelesen. Der LSJ SEED-RA schließt beide Lücken: ein CsI(Tl)- und SiPM-Detektor, der die Röntgen- und Gamma-Dosisleistung kontinuierlich misst und den Träger innerhalb von weniger als fünf Sekunden alarmiert.

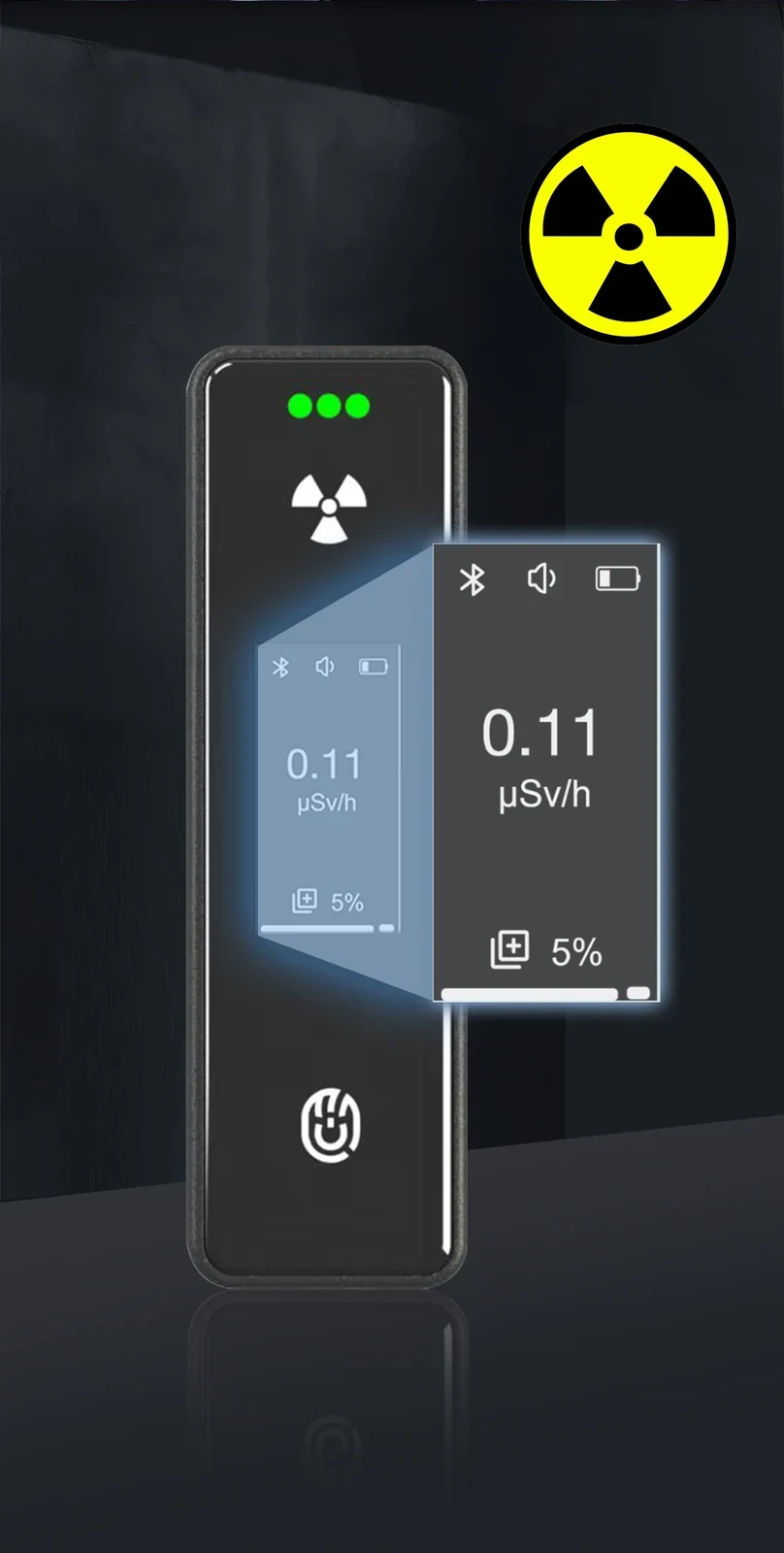

LSJ SEED-RA display close-up reading 0.11 uSv/h with battery gauge, three green status LEDs and radiation trefoil

FÄHIGKEIT 01

Laborqualität-Detektionsphysik in einer taschengroßen Bauform

Der SEED-RA kombiniert einen mit Thallium dotierten Caesiumjodid-(CsI(Tl))-Szintillationskristall mit einem Silizium-Photomultiplier (SiPM) – die Detektionskette eines Laborzählers, reduziert auf ein Gehäuse, das an eine Weste geklipst wird. Er misst die Röntgen- und Gamma-Dosisleistung von 0,01 μSv/h bis 100 mSv/h, erfasst die kumulierte Dosis bis 9999 mSv und hält den relativen intrinsischen Fehler bei der Cs-137-Referenz innerhalb von ±15 %.

CsI(Tl)-Szintillator + SiPM; Energieantwort von 30 keV bis 3 MeV für Röntgen- und Gammastrahlung
Fehler der Energieantwort innerhalb von ±20 %, relativer intrinsischer Fehler bei Cs-137 innerhalb von ±15 %
Dosisleistung 0,01 μSv/h – 100 mSv/h; kumulierte Dosis 0,01 μSv – 9999 mSv

FÄHIGKEIT 02

Ein 50-g-Clip, der auf der Uniform verschwindet

Mit maximal 95 × 30 × 20 mm und 50 g inklusive Batterie ist das Gerät so klein, dass es am Körper getragen werden kann – im Gegensatz zu einem handgehaltenen Messgerät. Der integrierte Ultraschallkörper sorgt für eine glatte, vollständig versiegelte Außenseite; die Vorderseite zeigt die aktuelle Dosisanzeige, das Strahlungssymbol (Dreiblatt) sowie drei grüne Status-LEDs, die den ordnungsgemäßen Betrieb auch aus dem Raum heraus bestätigen.

95 × 30 × 20 mm und 50 g inklusive Batterie – für Gürtel, Westenträger oder Tasche
IP67-geschütztes Gehäuse: staubdicht und wasserdicht, ohne offene Anschlüsse am Gerät
Vorderseitiges Display mit Akkustandsanzeige sowie drei grünen Status-LEDs für sofortige visuelle Bestätigung

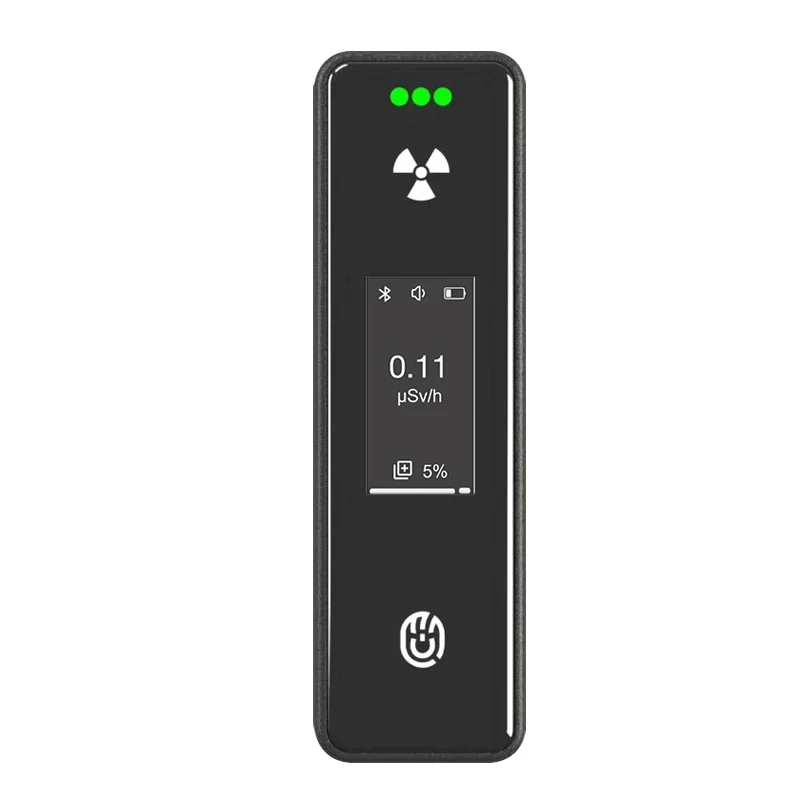

Front view of the LSJ SEED-RA wearable radiation detector showing the dose-rate display and three green status LEDs

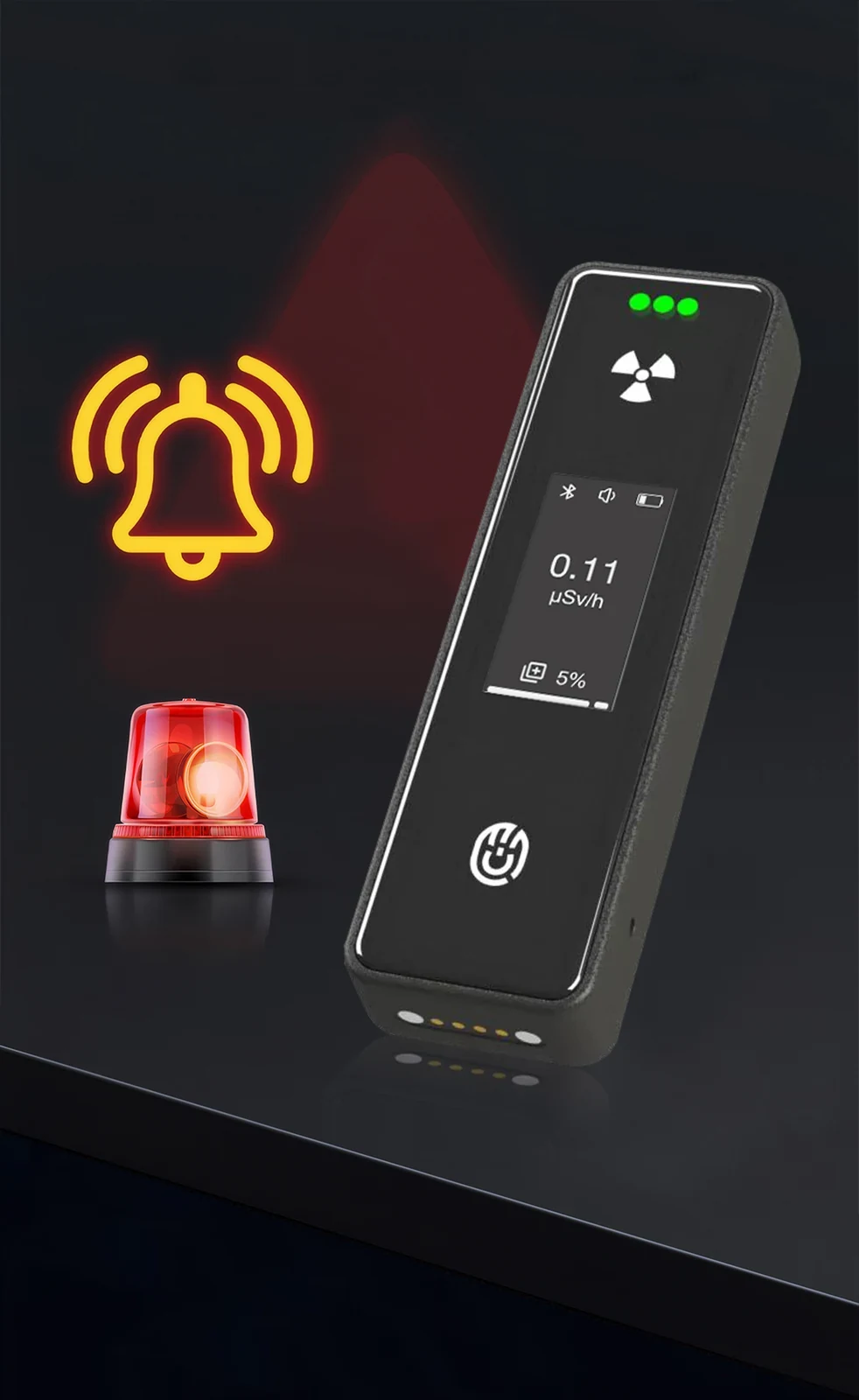

LSJ SEED-RA raising an audible and visual radiation alarm, with warning bell icon and red beacon

FÄHIGKEIT 03

Akustischer, optischer und telefonischer Alarm bei demselben Ereignis

Wenn die Dosisleistung über den Standardwert ansteigt, ertönt beim SEED-RA ein akustischer Alarm und die LED-Visuellwarnung leuchtet auf. Gleichzeitig wird dieses Ereignis per Bluetooth an das Mobiltelefon des Trägers weitergeleitet, sodass ein Supervisor, der jedes Teammitglied mit dessen Gerät gekoppelt hat, eine Überschreitung des Standards erkennt – selbst dann, wenn der Detektor unter Schutzkleidung verborgen oder in einer Tasche steckt.

Alarmreaktion innerhalb von weniger als 5 Sekunden, je nach Energielevel bis zu 2 Sekunden
Drei Alarmkanäle – akustisch, visuell und Weiterleitung an das Mobiltelefon – damit eine blockierte Verbindung niemals die Warnung unterdrückt
Die Bluetooth-Kopplung spiegelt jeden Alarm auf das Mobiltelefon des Trägers, damit der Supervisor unverzüglich handeln kann

FÄHIGKEIT 04

Über 100 Stunden Standby-Zeit, Aufladung über die Basisstation

Ein stromsparendes Design ermöglicht es dem SEED-RA, bei einer einzigen Ladung über 100 Stunden im Standby-Modus zu verbleiben – das entspricht mehr als vier Tagen kontinuierlicher Einsatzbereitschaft. Das Aufladen erfolgt über die magnetischen Ladekontakte an der Basis: Kein Stecker muss mit Handschuhen eingesteckt werden, und es gibt keinen offenen Anschluss, der Staub oder Wasser ausgesetzt ist. Zwischen den Schichten wird das Gerät wieder auf die Ladestation gestellt und erreicht so stets volle Einsatzbereitschaft.

Mehr als 100 Stunden Standby-Betrieb pro Ladung dank stromsparender Schaltung
Magnetische Ladekontakte an der Basis – kein offener Ladeanschluss am Gehäuse
Zwischen den Schichten wiederaufladbar, sodass das Gerät jede Schicht mit voller Einsatzbereitschaft beginnt

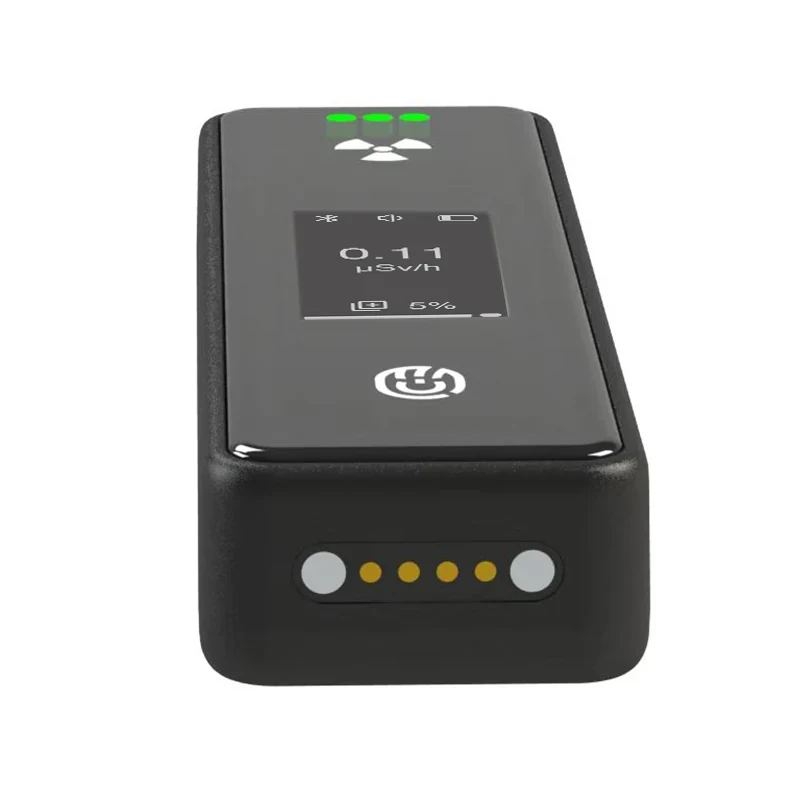

Bottom view of the LSJ SEED-RA showing the magnetic charging contacts

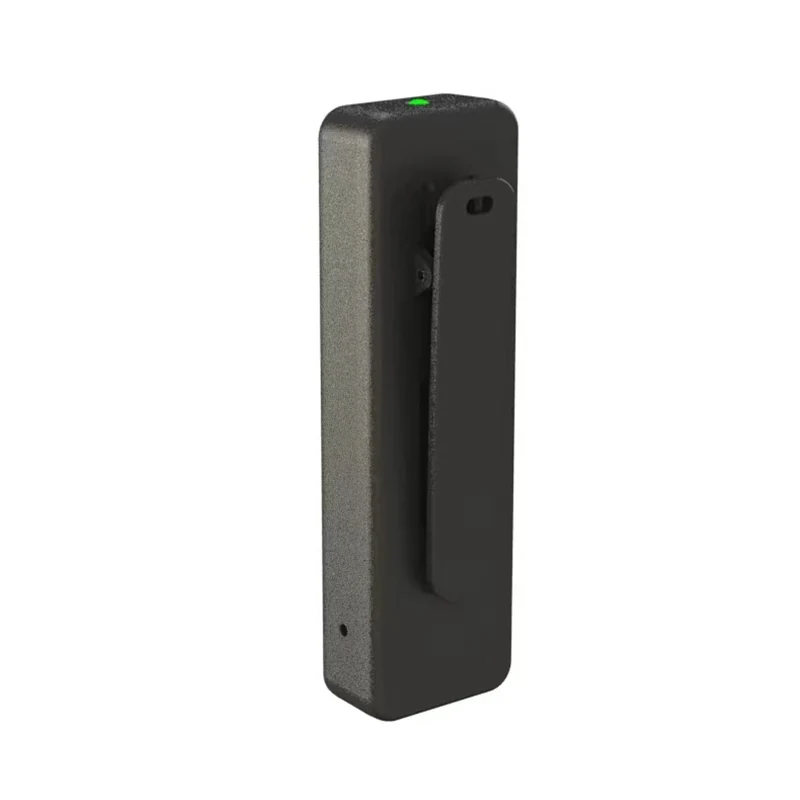

Rear view of the LSJ SEED-RA with the integrated clip for belt, vest or pocket mounting

FÄHIGKEIT 05

Einsatzbereit in vier Schritten – noch vor dem Überschreiten der Grenzlinie

Die Inbetriebnahme ist bewusst kurz gehalten: Aufstecken, Einschalten, Bluetooth-Paarung, kontaktlose Nutzung. Der SEED-RA protokolliert ab diesem Zeitpunkt kontinuierlich die kumulierte Dosis, sodass die persönliche Aufzeichnung bereits beim Betreten des Gefahrenbereichs durch den Bediener beginnt – nicht erst nach der Nachbesprechung.

Aufstecken – der integrierte Rückenclip fixiert das Gerät vor dem Betreten des Bereichs sicher am Gürtel, an einem Westengurt oder einer Tasche
Einschalten – drei grüne LEDs bestätigen den normalen Betrieb und das Display zeigt die aktuelle Hintergrund-Dosisrate an
Kopplung per Bluetooth und berührungslose Nutzung, während die kumulierte Dosis kontinuierlich protokolliert wird

FÄHIGKEIT 06

Was ein tragbarer Alarm zusätzlich zu dem Abzeichen bietet, das ein Team bereits trägt

Der Vergleich, nach dem Beschaffungsteams zunächst fragen: Ein Abzeichen belegt die Exposition nach der Schicht, ein Alarm verhindert sie. Gemäß den auf dieser Seite dargelegten Funktionsprinzipien alarmiert der SEED-RA innerhalb von unter fünf Sekunden und zeigt die aktuelle Dosis direkt am Gerät an, während ein passiver Dosimeter lediglich aufzeichnet und erst später in der Zentrale ausgelesen wird.

Echtzeit-Alarm bei steigender Dosis: SEED-RA ja, innerhalb von unter fünf Sekunden – passives Dosimeter zeichnet lediglich auf
Aktuelle Dosisraten-Anzeige direkt am Gerät statt einer Auslesung in der Zentrale Stunden später
Kumulierte Dosis bis 9999 mSv wird während der gesamten Schicht kontinuierlich im Gerät protokolliert
Alarm wird per Bluetooth an ein Mobiltelefon weitergeleitet – dies kann ein passives Abzeichen nicht leisten

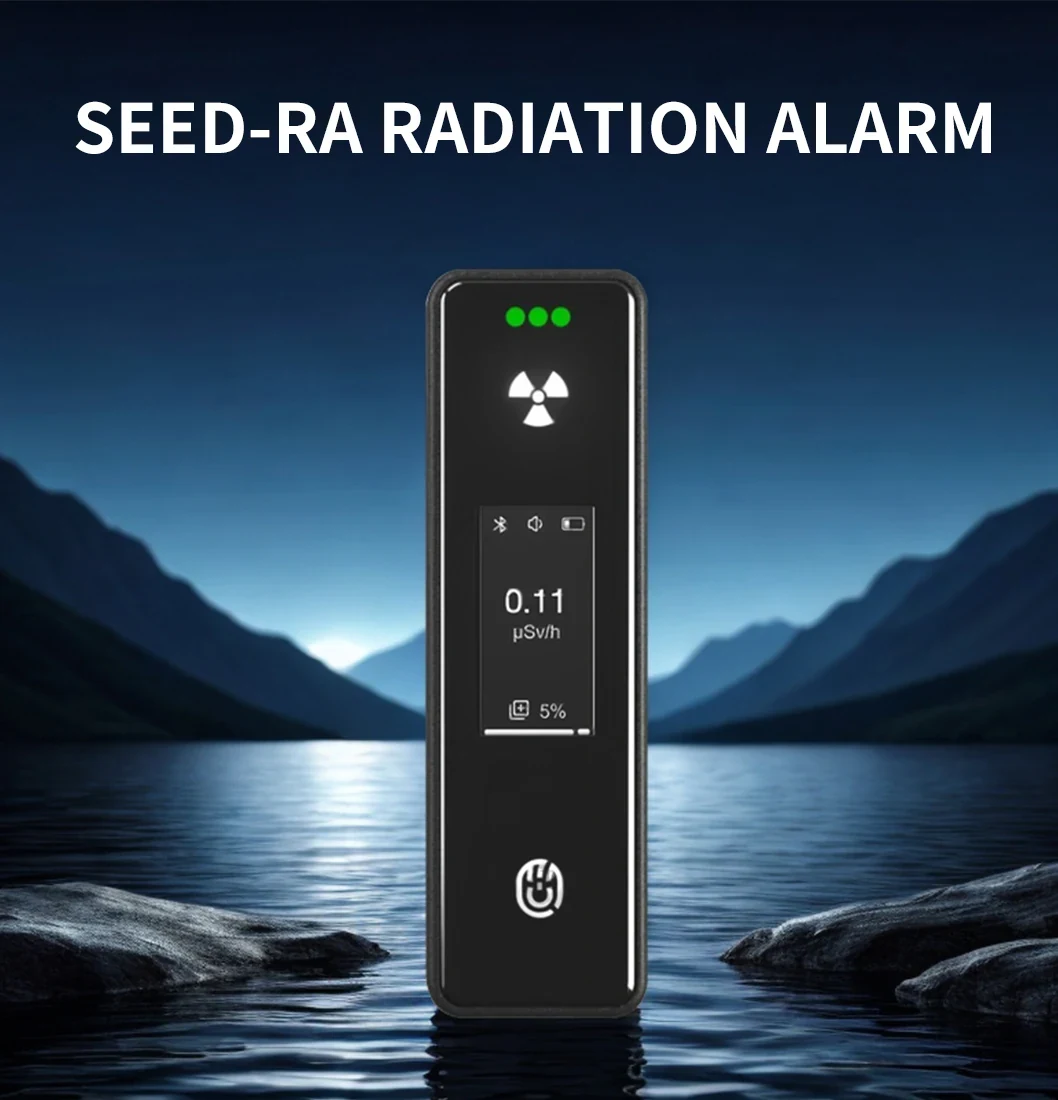

LSJ SEED-RA wearable nuclear radiation alarm detector reading 0.11 uSv/h

Ausrüstung eines Einsatzteams, eines Kraftwerks oder einer Kontrollstelle?

Sprechen Sie mit dem Werk über die Bestätigung des Dosisbereichs, die Einrichtung der Bluetooth-Relaisfunktion, die OEM-Kennzeichnung und die Großlieferung.

Anwendungen

Wo der SEED-RA zum Einsatz kommt

Persönliche Strahlungsalarmanlagen werden von Einsatzkräften der Katastrophenhilfe und des Gefahrgut-Einsatzes, von radiologischen Erkundungsteams, von Wartungspersonal nuklearer Anlagen sowie von Kontrollbeamten an Grenzen, Häfen und Veranstaltungsorten getragen.

LSJ SEED-RA sounding its audible and visual alarm during a hazardous-material response

Katastrophenhilfe und Gefahrgut-Einsatz

Bei einem Unfall mit noch unbekanntem Stoff nutzen Einsatzkräfte den SEED-RA, um die Umgebung des Schauplatzes zu überwachen, die Intensität und Dosis freigesetzter radioaktiver Stoffe einzuschätzen und das Risiko für Menschen und Umwelt zu bewerten – noch bevor der Einsatzplan festgelegt wird. Der Alarm erreicht zudem das Smartphone des Trägers, sodass ein Einsatzleiter, der sich außerhalb der Gefahrenzone befindet, dieselbe Warnung erhält.

LSJ SEED-RA carried into a suspected contaminated outdoor area during a radiological survey

Strahlenschutz-Umweltinspektion

Umgebungsüberwachungsteams, die ein vermutlich kontaminiertes Gebiet zu Fuß abschreiten, führen pro Person eine kontinuierliche Einzeldosis-Aufzeichnung mit sich statt lediglich Messungen am Perimeter und erhalten sofort eine Warnung, sobald die Dosisleistung ansteigt. Die Messwerte beziehen sich ausschließlich auf Position und Zeitpunkt der Aufnahme am Träger; sie ersetzen weder das standardisierte Umgebungsüberwachungsverfahren noch Abstrichproben oder Laboranalysen.

LSJ SEED-RA clipped on for a shift inside a nuclear facility or screening point

Überwachung und Sicherheitskontrolle in Kernkraftwerken

Wartungsteams, die in der Nähe aktiver Anlagen arbeiten, tragen Geräte mit Sofortalarmfunktion und kumulativer Dosisprotokollierung bis zu 9999 mSv; Vorgesetzte erhalten Alarme über Bluetooth-Relais. Dasselbe Clip-on-Gerät eignet sich für Sicherheitsbeamte bei der Kontrolle von Fracht, Fahrzeugen oder Veranstaltungsorten, wobei es sofort alarmiert, sobald Strahlung über den Standardwerten festgestellt wird – ohne dass eine Hand belegt ist.

Betriebsszenario

Beschädigter Quellenspeicher: Eine exemplarische Einsatzdarstellung

Das folgende Szenario verdeutlicht, wie der SEED-RA eine Entscheidung über den Zugang unterstützen kann. Es handelt sich nicht um eine dokumentierte Kunden-Fallstudie.

Illustrative pre-entry dose-rate check on the LSJ SEED-RA display

Beispiel: Vorabprüfung außerhalb eines beschädigten Quellenspeichers

Situation

Eine Werkstatt, die industrielle Strahlenquellen lagert, wurde bei einem Brand beschädigt. Der Einsatzleiter kann nicht bestätigen, ob die Quellen noch abgeschirmt sind, und die Entscheidung über den Zugang muss getroffen werden, bevor ein Mess-Team ein vollständiges Messgerät in den Hof bringen kann.

Mögliche Verwendung

Ein Einsatzkraft könnte einen SEED-RA an einem Westenriemen befestigen, einschalten und mit einem Smartphone koppeln, bevor er sich dem Bereich nähert; dabei liest er live die Dosisleistung ab 0,01 μSv/h auf dem Display ab und verlässt sich bei steigenden Werten auf den Alarm mit einer Reaktionszeit unter fünf Sekunden. Die kumulierte Dosis wird ab diesem Zeitpunkt protokolliert. Die Messwerte beschreiben ausschließlich die Position und die Atmosphäre am Träger; das Gerät lokalisiert oder identifiziert keine Quelle und ersetzt weder ein Suchmessgerät noch einen Dosimetriedienst oder das Verfahren des Strahlenschutzbeauftragten.

ENTSCHLUSSHILFE

Die Ergebnisse können Aufschluss darüber geben, wo die Absperrung errichtet wird, wer sich ihr nähern darf und wie lange eine Aufgabe innerhalb des Bereichs gemäß den Regeln des Schutzbeamten ausgeführt werden darf; die protokollierte kumulierte Dosis dient als Nachweis für die Dokumentation nach dem Vorfall. Die Ergebnisse hängen von der Energiequelle, der Abschirmung, dem Abstand, der Detektorausrichtung und der Schulung des Bedieners ab.

Warum mit LSJ zusammenarbeiten

Fertigungskapazität
Entwickelt mit Blick auf Beschaffungsanforderungen

Erkunden Sie die Produktionsstätten, Konformitätsdokumente und internationalen Ausstellungen, die in den folgenden Unterlagen dargestellt sind. Bestätigen Sie produktspezifische Zertifizierungen und aktuelle Fertigungskapazitäten beim Lieferanten, bevor Sie eine Bestellung aufgeben.

16jahre Fertigung
erfahrung

4dokumenttypen CE · ISO · MSDS · RoHS
in geliefertem Foto dargestellt

Weltweite Internationale Fachmesse
verlobung

Supplied collage of LSJ manufacturing, assembly, and testing areas

01 · PRODUKTION

Montage- und Prüfkapazität

Die vom Unternehmen bereitgestellten Unterlagen beschreiben 16 Jahre Erfahrung in der Fertigung sowie Montage- und Prüftätigkeiten. Bestätigen Sie bei der Anfrage eines Angebots die zutreffende Produktlinie, die aktuellen Kapazitäten und die Lieferzeit.

Supplied collage of CE, ISO, MSDS, and RoHS-related documents

02 · ZERTIFIZIERT

Dokumentation für die Sorgfaltspflichtprüfung

Fordern Sie aktuelle, produktspezifische Dokumente an und überprüfen Sie deren Umfang vor der Verwendung in einer Ausschreibung oder einer Importprüfung.

CE ISO Sicherheitsdatenblatt RoHS

LSJ team and visitors at international trade exhibitions

03 · GLOBAL

Produktgespräche auf globalen Veranstaltungen

Sehen Sie sich Bilder von Fachmessen sowie persönliche Gespräche mit internationalen Partnern und Notfallfachleuten an.

Klicken Sie auf ein Bild, um es vergrößert darzustellen · Fordern Sie einen Werksbesuch oder eine Dokumentenüberprüfung an

Fordern Sie eine Betriebsdemonstration an

Fragen Sie nach der Clip-on-Montage, der Statusprüfung mittels drei LEDs und der Bluetooth-Kopplung.

Betriebsvideo

Sehen Sie die LSJ SEED-RA im Einsatz.

Zum Zeitpunkt der Erstellung dieses Dokuments ist kein Betriebsvideo zur SEED-RA veröffentlicht. Fordern Sie vom Hersteller eine Schritt-für-Schritt-Anleitung für einen vollständigen Zyklus an: Montage des Geräts an einer Weste, Statusprüfung nach dem Einschalten, Kopplung mit einem Handgerät sowie die Alarmkaskade über akustische, optische und telefonische Kanäle.

Clip-on-Montage und Statusprüfung mittels drei grüner LEDs.
Kopplung mit einem Handgerät und Ablesen des gespiegelten Alarms.
Platzierung der magnetischen Ladekontakte zwischen den Schichten.

Technische Spezifikationen

LSJ SEED-RA-Datenblatt

Die nachstehenden Parameter stammen aus dem Produktinformationsblatt des Herstellers für das LSJ SEED-RA. Ein Wert muss vor der Bestellung bestätigt werden: In der Spezifikationstabelle und im Fließtext ist ein Messbereich von 0,01 μSv/h bis 100 mSv/h angegeben, während auf derselben Seite die Zusammenfassungskarten 0,01–100 μSv/h ausweisen. Bitte bestätigen Sie die obere Grenze sowie alle konfigurationsspezifischen Werte anhand des aktuellsten Datenblatts.

Parameter	Angegebene Spezifikation
Produktname	Tragbarer Kernstrahlungs-Detektor (SEED-RA-Strahlungsalarm)
Marke / Hersteller	LSJ — Beijing LSJ Technology Development Co., Ltd.
Positionierung	Persönlicher Strahlungsalarm, der subtile Strahlungsänderungen in der natürlichen Umgebung überwacht und den Träger sofort warnt, sobald die Dosis über den Standardwert ansteigt
Erkannte Strahlung	Röntgen- und γ-(Gamma-)Strahlen
Detektor-Technologie	CsI(Tl)-Szintillationskristall + SiPM
Dosisleistungs bereich	0,01 μSv/h – 100 mSv/h
Kumulierte Dosis-Bereich	0,01 μSv – 9999 mSv
Energieantwort-Bereich	30 keV – 3 MeV
Energie-Antwort-Fehler	≤ ±20 %
Relativer intrinsischer Fehler	≤ ±15 % (@Cs-137)
Reaktionszeit	< 5 s, je nach Energieniveau bis zu 2 s
Alarmmethode	Akustisch + visuell + Mobiltelefon — Geräteinterne Ton- und LED-Anzeige sowie Alarmübertragung an das Mobiltelefon des Trägers per Bluetooth
Kommunikation	Bluetooth — koppelt sich mit dem Mobiltelefon des Trägers für Fernbenachrichtigung
ANZEIGE	Integrierte Dosisleistungsanzeige mit Akkustatusanzeige und Status-LEDs
Standbyzeit	> 100 Stunden bei einer einzigen Ladung
Laden	Wiederaufladbar – energiesparendes Design mit magnetischen Ladekontakten
Gesamtabmessungen	≤ 95 × 30 × 20 mm
Gewicht	≤ 50 g inklusive Akku
Schutzart	IP67 — staubdicht und wasserdicht
Betriebstemperatur	−20 °C – 50 °C
Relative Luftfeuchtigkeit	≤ 95 % (bei 30 °C, nicht kondensierend)
Typische Anwendungen	Einsatz bei Notfallrettung, Unfällen mit gefährlichen Chemikalien, Inspektion strahlungsbelasteter Umgebungen, Überwachung von Kernkraftwerken, Sicherheitskontrollen sowie anderen Tätigkeiten mit radioaktiven Stoffen
Hersteller	Beijing LSJ Technology Development Co., Ltd.
Adresse	Etagen 3 bis 17, Gebäude 5, Hof 1, Hangfeng Road, Bezirk Fengtai, Peking, China
Telefon / WhatsApp	Telefon & WeChat: +86 19388919457 · WhatsApp: +1 8402841651
E-Mail / Website	[email protected] · www.lsj-te.com

Häufig gestellte Fragen

Beschaffung und Einsatz vor Ort

Antworten auf die Fragen, die Strahlenschutzbeauftragte und Beschaffungsteams stellen, bevor sie bestellen. Bestätigen Sie alle kommerziellen und technischen Bedingungen mit dem Lieferanten.

Welche Strahlungsarten erfasst der SEED-RA und mit welcher Technologie?

Er erfasst Röntgen- und Gammastrahlung mithilfe eines CsI(Tl)-Szintillationskristalls, der mit einem Silizium-Photomultiplier (SiPM) gekoppelt ist. Die Energieresponse umfasst 30 keV bis 3 MeV mit einer Energieresponse-Abweichung innerhalb von ±20 % und einer relativen intrinsischen Abweichung innerhalb von ±15 % bei der Cs-137-Referenzquelle. Die Erfassung ist ausschließlich für Röntgen- und Gammastrahlung spezifiziert – eine Reaktion auf Alpha-, Beta- oder Neutronenstrahlung wird vom Hersteller nicht angegeben.

Welche Dosisbereiche kann der SEED-RA messen?

Der Dosisleistungs-Bereich liegt bei 0,01 μSv/h bis 100 mSv/h und der kumulierte Dosis-Bereich bei 0,01 μSv bis 9999 mSv, wie in der Hersteller-Spezifikationstabelle angegeben. Die untere Grenze erfasst natürliche Hintergrundstrahlungsniveaus, die obere Grenze deckt schwere radiologische Vorfälle ab. Beachten Sie, dass die Zusammenfassungskarten auf derselben Seite „0,01–100 μSv/h“ angeben; fragen Sie das Werk, welche obere Grenze für Ihre Konfiguration gilt, bevor das Gerät in Betrieb genommen wird.

Wie schnell reagiert die SEED-RA auf eine Änderung der Strahlung?

Die Reaktionszeit beträgt weniger als 5 Sekunden und kann je nach Energieniveau bis zu 2 Sekunden betragen. Diese schnelle Reaktion verwandelt das Gerät von einem Dosimeter in einen Alarm: Der Träger wird gewarnt, solange die Exposition noch vermieden werden kann.

Wie warnt die SEED-RA den Träger?

Über drei Kanäle: einen akustischen Alarm, einen optischen Alarm über die LEDs des Geräts und einen Mobiltelefon-Alarm, der per Bluetooth weitergeleitet wird. Der Träger hört das Gerät, sieht dessen Anzeigen und erhält den Alarm auf dem gekoppelten Mobiltelefon – so unterdrückt keine Schutzbekleidung oder eine Tasche über dem Detektor die Warnung.

Wie lange hält die Batterie, und wie wird das Gerät aufgeladen?

Die Standby-Zeit beträgt über 100 Stunden dank eines energiesparsamen Designs. Der SEED-RA ist über die magnetischen Ladekontakte an seiner Unterseite wiederaufladbar; das Gehäuse weist keine offenen Anschlüsse auf.

Ist der SEED-RA für raue Einsatzbedingungen geeignet?

Das Gehäuse ist nach IP67 zertifiziert – staubdicht und wasserdicht – und das Gerät arbeitet bei Temperaturen von −20 °C bis 50 °C und einer relativen Luftfeuchtigkeit von bis zu 95 % (bei 30 °C, nicht kondensierend). Damit sind Außenrettungseinsätze und industrielle Umgebungen abgedeckt; weitere Anforderungen wie Stoßfestigkeit oder ATEX-Zertifizierung klären Sie bitte direkt mit dem Herstellerwerk ab.

Wer stellt den SEED-RA her, und wie kann ich ihn bestellen?

Es wird hergestellt von Beijing LSJ Technology Development Co., Ltd., Stockwerke 3 bis 17, Gebäude 5, Hof 1, Hangfeng Road, Bezirk Fengtai, Peking, China. Kontaktieren Sie das Werk unter [email protected] oder telefonisch bzw. per WeChat unter +86 19388919457 (WhatsApp +1 8402841651) für Preise, OEM-Konfigurationen und Großlieferungen.

Lieferantensupport

Unterstützung von der Auswahl bis zum Service

Technische Auswahl

Bestätigen Sie die benötigte obere Dosisraten-Grenze, die vor Ort auftretenden Strahlungsarten sowie die Anforderung, dass der Alarm sowohl das Gerät des Trägers als auch das Telefon eines Vorgesetzten erreichen muss.

Ausschreibungs- und Demonstrationsunterstützung

Fordern Sie das technische Datenblatt des Werks, die Kalibriererklärung und eine Muster-Einheit zur Bewertung an – inklusive aller Dokumente, die Ihr Ausschreibungsverfahren oder Ihr Strahlenschutzprogramm vorschreibt.

Kalibrierung und Service

Bestätigen Sie vor Inbetriebnahme der Geräte das Kalibrierintervall, die verwendete Referenzquelle, die Verfügbarkeit von Ersatzteilen und Ladegeräten sowie die Reparatur-Durchlaufzeit für Ihren Liefermarkt.
