Двойной лазерный телеметр структурных перемещений YZ-120Pro

Мониторинг структурных перемещений в реальном времени для обеспечения безопасности спасательных бригад

После землетрясения, пожара или обрушения повреждённое здание может рухнуть в любой момент. Двухлазерный телеметр структурных перемещений LSJ YZ-120Pro предназначен именно для этого критического периода: он непрерывно отслеживает состояние конструкции и сообщает вашей бригаде в реальном времени, началась ли деформация стены, колонны или перекрытия — до того, как это приведёт к обрушению.

Использование лазер класса «безопасный для глаз» и беспроводные инклинометры позволяют YZ-120Pro измерять перемещение с разрешением 1 мм и угол наклона с точностью 0.1°, мониторы два лазерных луча плюс до четырёх каналов наклона с одной штативной установки и подаёт неотразимый звуковой, визуальный и речевой сигнал тревоги в тот самый момент, когда заданный порог превышен. Это защитная система между вашей бригадой и следующим обрушением.

Рисунок 1: Двойной лазерный дальномер LSJ YZ-120Pro на штативе — два лазерных канала и до четырёх беспроводных инклинометров от одного устройства.

YZ-120Pro — это полноценная станция мониторинга в одном прочном корпусе: два лазерных дальномера для измерения смещений, встроенный OLED-дисплей и камера, беспроводное управление хостом и опциональный терминал на базе Android для наблюдения с командного пункта. Каждый компонент разработан с одной целью — быстрое и надёжное выявление риска обрушения на объекте.

Рисунок 2: Вид спереди YZ-120Pro — два оптических канала, 4-дюймовый OLED-дисплей с разделённым экраном и клавиши прямого управления для работы одной рукой.

Точность двойного лазера — два контрольных пункта под наблюдением одного оператора

Два независимых красных лазерных дальномера измеряют две контрольные точки одновременно , удваивая зону покрытия однолучевого прибора без второго штатива или второго оператора. Когда контролируемая точка смещается более чем на заданный порог, соответствующий канал немедленно срабатывает на тревогу — вы узнаёте не только о наличии движения, но и о его местоположении.

• разрешение по смещению 1 мм — фиксирует движение на уровне миллиметров, что указывает на начало разрушения конструкции.
• Плавная настройка порога тревоги: от 1 до 999 мм — фиксированные предустановки или полностью пользовательские значения для каждого канала.
• Регулируемая зона обнаружения (от 0 до 99 м) — подавляет отражения между окном и заданным значением, чтобы близлежащие объекты никогда не вызывали ложных тревог.
• Зелёный лазер наведения + телескоп 4×32 — точное выравнивание по заданной точке на большом расстоянии, днём или ночью.

Рисунок 3: Интерфейс двухлазерного прибора YZ-120Pro — расстояние для лазера 1 / лазера 2, параметры окна измерения и порог срабатывания сигнализации слева, живое изображение с камеры справа.

Смещение + наклон: единая беспроводная система

Движение никогда не бывает только горизонтальным. Прибор YZ-120Pro объединяет лазерное измерение смещения с до четырьмя беспроводными инклинометрами , каждый из которых измеряет наклон по осям X / Y / Z с разрешением 0,1° . Установите один инклинометр на наклонную стену, другой — на треснувшую колонну: терминал-хост отображает расстояние, угол наклона и уровень заряда батареи для каждого датчика на одном экране.

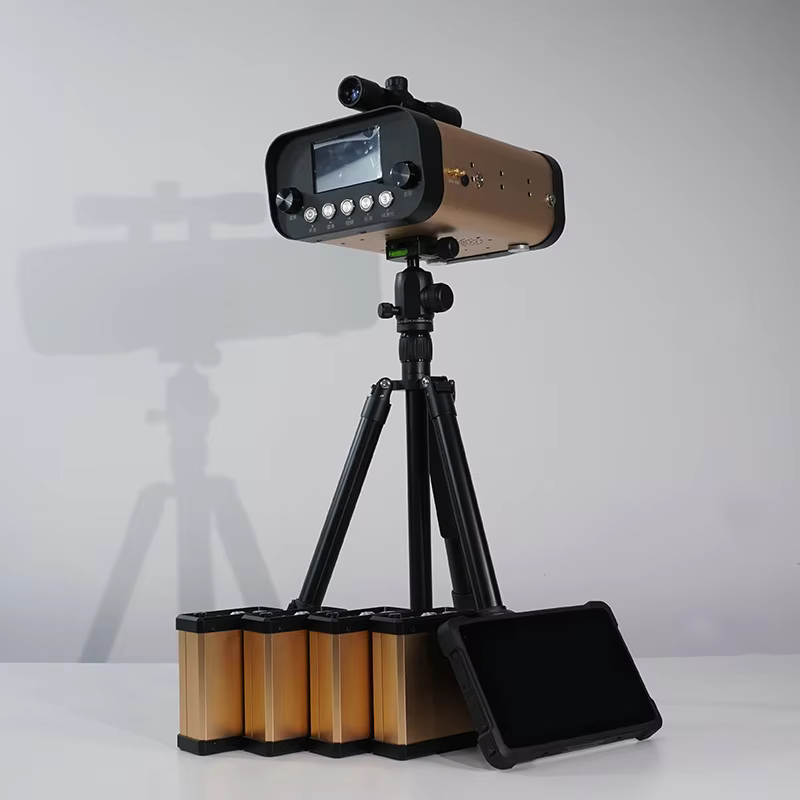

Рисунок 4: Полная система YZ-120Pro — двухлазерный дальномер плюс четыре беспроводных инклинометра, обеспечивающие одновременный контроль смещения и наклона.

Каждый инклинометр работает от батареи, подключается к хосту по беспроводной связи и устанавливается за секунды — без кабелей и прокладки линий электропитания. В результате формируется зона мониторинга, охватывающая оба то, что движется к вам (смещение) и то, что начинает наклоняться или вращаться (наклон) — из одного компактного комплекта.

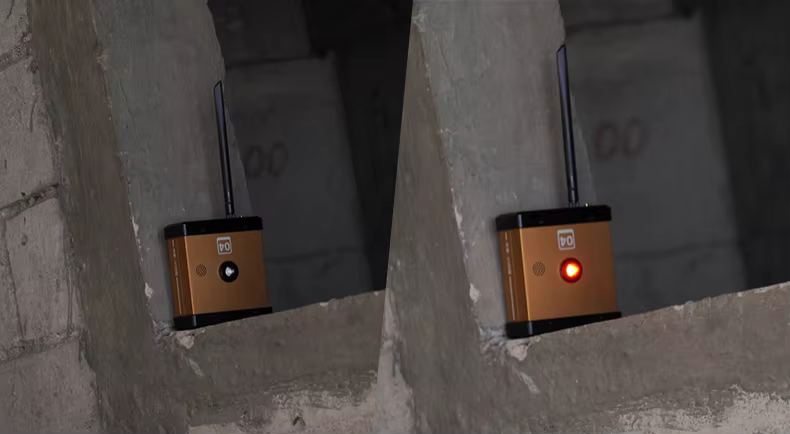

Рисунок 5: Беспроводной инклинометр YZ-120Pro — автономное измерение наклона по осям X/Y/Z с независимыми порогами срабатывания сигнализации.

Умный дисплей-хост — все датчики на одном экране

Хост YZ-120Pro объединяет 4-дюймовый OLED-дисплей (800 × 480) и встроенную камеру видимого света. Режим разделённого экрана одновременно отображает статус лазера и прямую видеотрансляцию — сравните два контролируемых объекта, делайте снимки и записывайте видео без дополнительного оборудования. Информация об уровне заряда батареи и состоянии беспроводного соединения для каждого подключённого датчика остаётся на экране постоянно, поэтому отказ датчика никогда не застанет вас врасплох.

• Двухрежимный просмотр: лазерные измерения + прямая трансляция с камеры — один экран.
• Встроенная функция захвата фотографий и видеозаписи (нажмите и удерживайте клавиши).
• Оптический зум 4,5–50 мм (10×) с автоматической фокусировкой для детального осмотра контролируемой зоны.
• LoRa / WiFi / 4G (опционально) — данные дублируются на опциональный Android-терминал EM-T81X для просмотра в командном пункте.

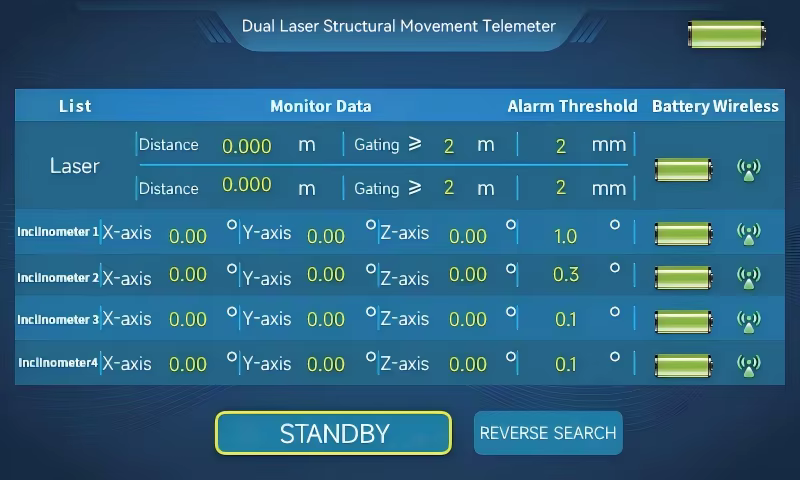

Рисунок 6: OLED-интерфейс основного устройства YZ-120Pro — два лазерных канала, четыре инклинометра (по осям X / Y / Z), пороговые значения тревог, состояние батареи и беспроводной связи на одном экране.

Тревога, которую ваша команда не может пропустить

На шумной площадке обрушения слабое предупреждение — это вообще не предупреждение. YZ-120Pro подаёт тревогу сразу тремя способами: громким сиреной выше 110 дБ , мигающим визуальным маяком и чёткими голосовыми сообщениями. Голосовые оповещения информируют о слишком близком или слишком далёком положении, аномальных показаниях и низком заряде батареи — операторы узнают не только о возникновении события, но и о его характере. Тревогу можно подтвердить и отключить вручную после подтверждения безопасности ситуации.

• Звуковая + визуальная + голосовая тревога >110 дБ (измерено 110,1 дБ на расстоянии 1 м).
• Голосовые сообщения: слишком близко, слишком далеко, аномальное значение, низкий заряд батареи.
• Дополнительный автономный терминал звуково-световой сигнализации с беспроводным подключением.
• Поиск в обратном направлении одной кнопкой — монитор и инклинометры мигают и издают звук, чтобы определить своё местоположение на месте происшествия.

Рисунок 7: Дополнительный терминал звуково-световой сигнализации LSJ — мигает и издаёт звук синхронно с основным устройством YZ-120Pro при обнаружении движения.

Создан для мест обрушений — проверен в реальных спасательных операциях

YZ-120Pro разработан для самых сложных объектов, где устойчивость конструкции имеет решающее значение. Устанавливается на штативе рядом с опасной зоной и отслеживает повреждённую конструкцию во время работы спасательных бригад — и немедленно предупреждает при малейшем изменении показаний.

• Спасение при землетрясении — отслеживает завалы и наклонённые стены на предмет вторичного обрушения во время поиска выживших.
• Обрушение здания — контролирует остаточные стены, колонны и перекрытия; фиксирует влияние каждой операции резки или подъёма.
• Пожар в здании — отслеживает несущие стены и соседние здания, повреждённые тепловым воздействием, выявляя признаки деформации на ранней стадии.
• Аварии с опасными веществами — контроль смещения резервуаров и складских конструкций в районе утечек химических веществ.
• Опасность оползней и обрушений в тоннелях — непрерывный мониторинг смещений откосов и порталов для обеспечения безопасности объекта.

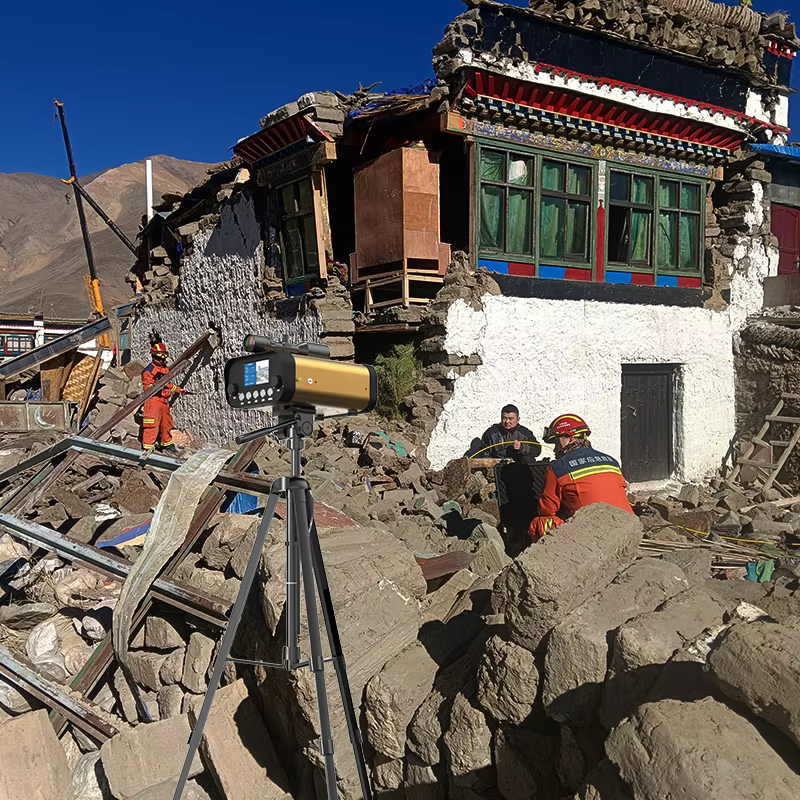

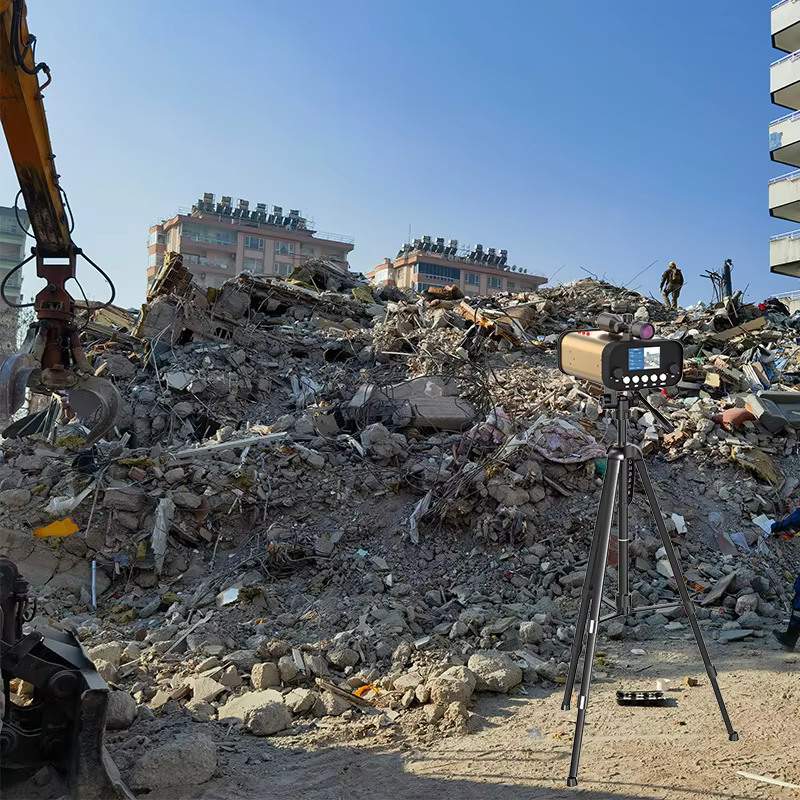

Рисунок 8: YZ-120Pro на месте обрушившегося здания — монитор отслеживает состояние конструкции, пока бригады работают внутри опасной зоны.

Один случай — одна поездка: прочный комплект готов к выезду на место.

Всё поставляется в ударопрочном транспортном кейсе с поролоновыми вырезами под каждый компонент — монитор, штатив, инклинометры, антенны и зарядное устройство. Кейс выдерживает транспортировку в пожарных автомобилях и хранение на местах работ; вся система готова к запуску мониторинга за считанные минуты: установите штатив, наведите зелёный ориентировочный лазер, включите питание и подтвердите работу с помощью встроенного имитационного теста.

Рисунок 9: Ударопрочный транспортный кейс — разработан для использования в пожарных автомобилях и многократного выезда на места работ.

Стандартный комплект поставки: два лазерных датчика перемещения, штатив, беспроводные инклинометры, антенны, специализированное зарядное устройство, руководство пользователя и ударопрочный транспортный кейс. Основной терминал (EM-T81X) и автономный сигнальный маяк являются опциональными дополнениями.

Рисунок 10: Полный комплект YZ-120Pro в пенопластовом кейсе — одна поездка, одна установка, полное покрытие мониторинга.

Часто задаваемые вопросы

В: На какое расстояние может измерять YZ-120Pro и какова его точность?

О: YZ-120Pro измеряет перемещение с разрешением 1 мм в диапазоне до ≥100 м (до 110 м ночью). Наклон измеряется с точностью 0,1° по осям X / Y / Z. Регулируемое окно выборки (0–99 м) маскирует близлежащие отражения, чтобы они не влияли на показания.

В: Сколько точек может одновременно контролировать одно устройство?

О: Две лазерные точки одновременно, плюс до четыре беспроводных инклинометра регистрация наклона по осям X / Y / Z — всё это с одной штативной установки и одного хост-устройства, с участием одного оператора.

В: Что происходит при обнаружении движения?

О: Хост-устройство активирует звуковую сигнализацию громкостью свыше 110 дБ вместе со световым маяком и голосовыми подсказками; необязательный сигнальный терминал также синхронно издаёт звук. Пороги срабатывания тревоги регулируются плавно в диапазоне от 1 до 999 мм ; тревогу можно подтвердить вручную после проверки безопасности зоны.

В: За какое время систему можно развернуть на объекте?

О: Развертывание занимает минуты: раскладывается штатив (для устойчивости используется балласт с S-образным крючком), устанавливается монитор, два лазерных луча наводятся с помощью зелёного направляющего лазера или телескопа 4×32, включается питание и запускается встроенный имитационный тест. Никаких кабелей, никакой настройки сети — всё соединяется с хост-устройством по беспроводной связи.

В: В каких условиях может эксплуатироваться модель YZ-120Pro?

О: Рабочая температура составляет от -20 °C до +60 °C , температура хранения — от −40 °C до +70 °C. Съёмный литий-ионный аккумулятор на 7,4 В обеспечивает питание с индикацией уровня заряда на дисплее; подзарядка осуществляется через разъём Type-C, а основной блок может подзаряжать монитор и инклинометры непосредственно на месте проведения работ. ≥8 часов съёмный литий-ионный аккумулятор на 7,4 В обеспечивает питание с индикацией уровня заряда на дисплее; подзарядка осуществляется через разъём Type-C, а основной блок может подзаряжать монитор и инклинометры непосредственно на месте проведения работ.

В: Каким образом данные мониторинга поступают в командный пункт?

О: Датчики подключаются к основному блоку по протоколу LoRa; связь может быть расширена с помощью Wi-Fi и 4G (по выбору). Дополнительно доступен Андроид-терминал EM-T81X (8 дюймов, степень защиты IP65, устойчивость к падению с высоты 1,2 м), который принимает данные для контроля и регистрации в командном пункте.

В: Лазер безопасен для операторов и окружающих?

О: YZ-120Pro использует конструкция лазера, безопасного для глаз в качестве меры безопасности никогда не смотрите прямо в зелёный прицельный луч: он автоматически переходит в спящий режим через 2 минуты непрерывной работы, а устройство нельзя направлять на стекло на расстоянии менее 1 м или на полностью отражающие поверхности.

Вопрос: что входит в комплект?

Комплектация: двухлучевой лазерный датчик перемещения, штатив, беспроводные инклинометры, антенны, специализированное зарядное устройство, руководство пользователя и ударопрочный транспортный кейс. Опционально доступны основной терминал (EM-T81X) и автономный терминал звуково-световой сигнализации.

Технические характеристики

Проверенные значения для производственной конфигурации LSJ YZ-120Pro. Дополнительные компоненты указаны как опциональные.
