Dvigubas lazerinis struktūrinio judėjimo tolimasis matuoklis YZ-120Pro

Realiojo laiko statybos konstrukcijų judėjimo stebėjimas, kuris saugo gelbėjimo komandas

Po žemės drebėjimo, gaisro arba griuvimo pažeista pastato konstrukcija gali subliūkšti bet kuriuo momentu. „ LSJ YZ-120Pro dvigubo lazerio statybos konstrukcijų judėjimo telemetras „ sukurtas šiai situacijai: jis nuolat stebi konstrukciją ir realiuoju laiku praneša jūsų komandai, ar siena, atrama ar plokštė pradėjo judėti – dar prieš tai virstant griuvimu.

Naudojant akims neskenkiantis lazeris ir belaidžiai nuolydžio matuokliai, YZ-120Pro matuoja poslinkius ties 1 mm skiriamoji geba ir pasvirimo kampas 0.1°, monitoriai du lazeriniai taškai ir iki keturių pasvirimo kanalų iš vieno tripodo ir akimirksniu įjungia nepaprastai aiškų garsinį, vizualinį ir balso signalą, kai nustatytas slenkstis yra viršytas. Tai saugos tinklas tarp jūsų komandos ir galimo žlugimo.

1 pav.: LSJ YZ-120Pro dvigubo lazerio telemetras ant tripodo – du lazeriniai kanalai ir iki keturių belaidžių nuolydžio matuoklių viename įrenginyje.

YZ-120Pro – tai visiškai autonomiška stebėjimo sistema viename tvirtame korpuso: dvigubas lazerinis atstumo matuoklis poslinkiams fiksuoti, integruotas OLED ekranas ir kamera, belaidis valdymas bei neprivaloma Android plokščioji plokštė komandos punkto priežiūrai. Kiekvienas komponentas sukurtas vienam tikslui – greitai ir patikimai įspėti apie žlugimo riziką statybvietėje.

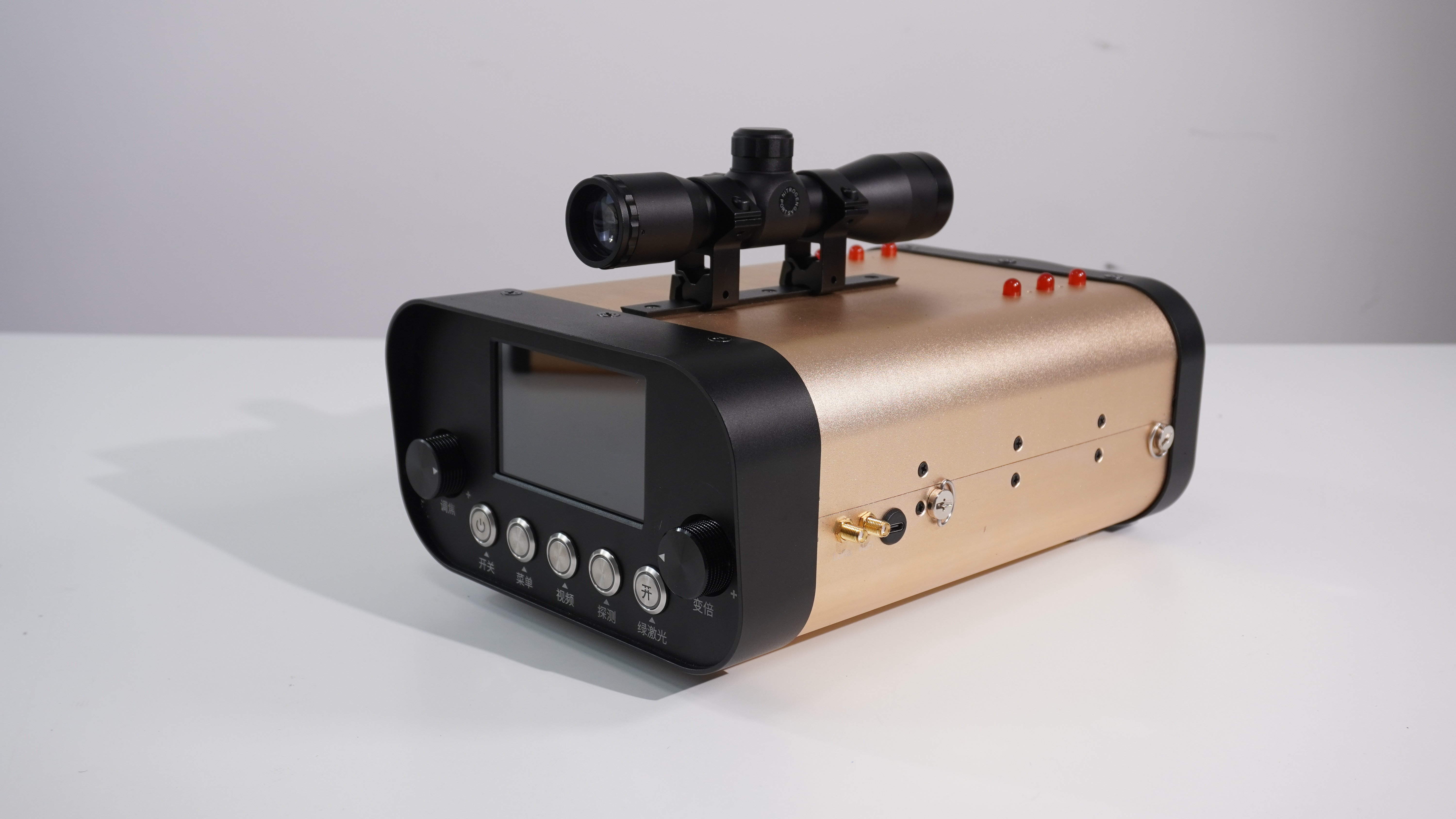

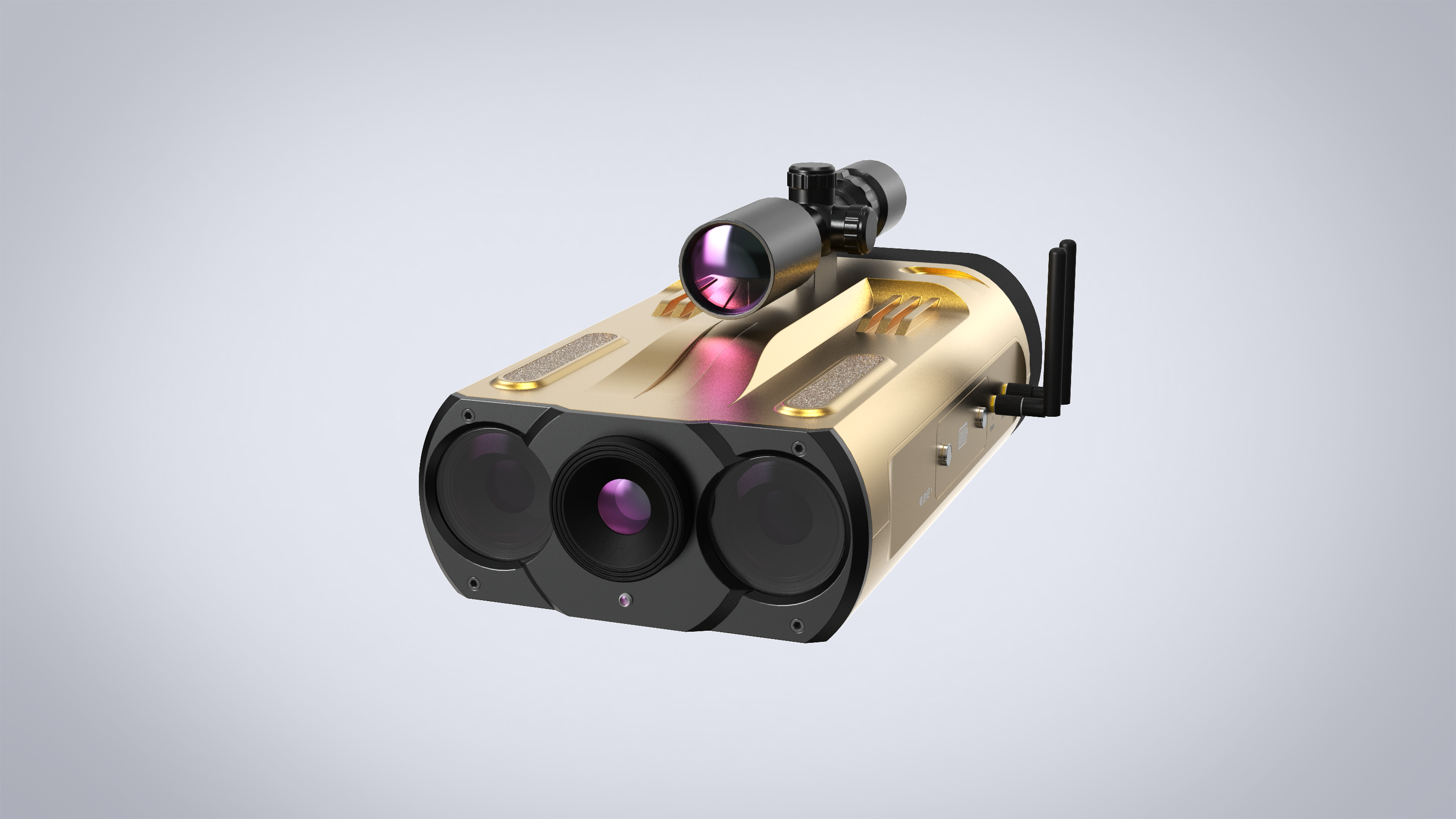

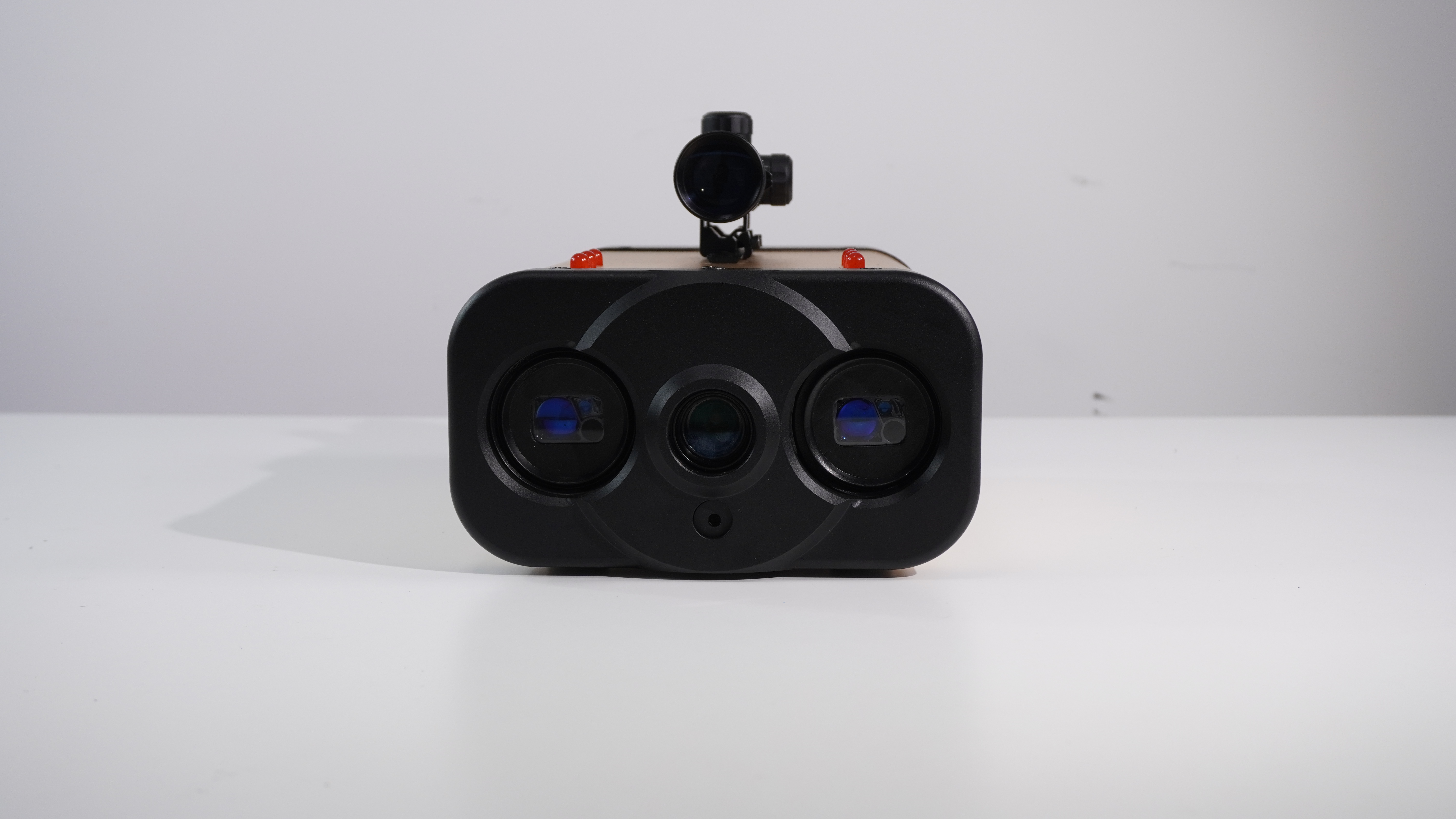

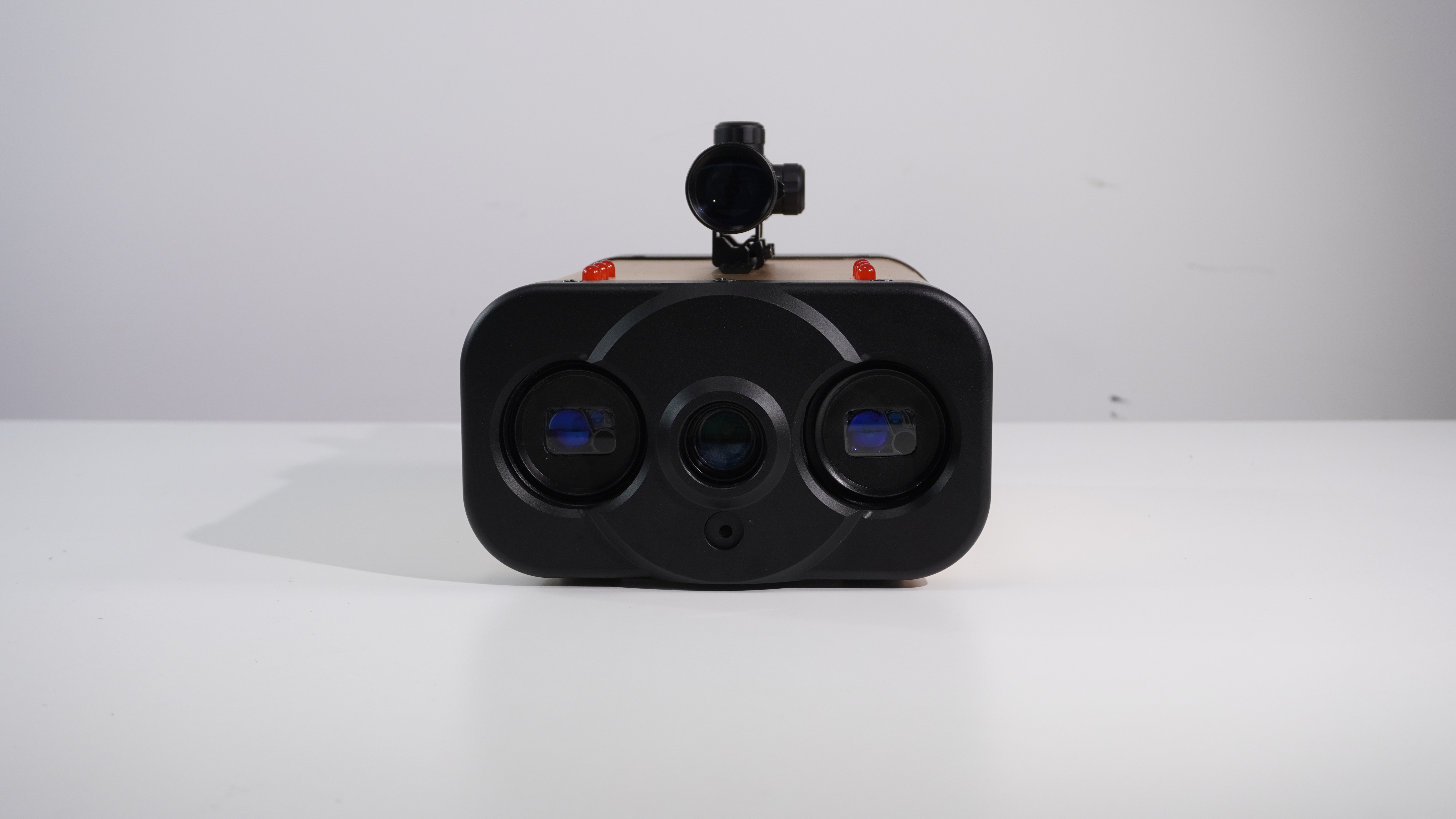

2 pav.: YZ-120Pro priekinė dalis – dvigubas optinis kanalas, 4 colių OLED skirstytasis ekranas ir tiesioginės valdymo klavišai vienai rankai naudoti.

Dvigubosios lazerinės tikslumo sistema – stebimi du taškai, vienas operatorius

Du nepriklausomi raudonųjų lazerių atstumo matuokliai matuoja du tikslus vienu metu , taip dvigubai padidindami vieno spindulio prietaiso apimtį be antro tripodo ar antro operatoriaus. Kai stebimas taškas pasislenka daugiau nei nustatytu slenksčiu, atitinkamas kanalas nedelsiant aktyvina signalizaciją – jūs sužinote ne tik tai, kad kažkas pajudėjo, bet ir kur.

• 1 mm poslinkio skiriamoji geba – aptinka milimetrinio lygio judėjimą, kuris rodo, kad konstrukcija pradeda žlugti.
• Beperterpė signalizacijos slenkstis (1–999 mm) – fiksuoti nustatymai arba visiškai vartotojo nustatomos reikšmės kiekvienam kanalui.
• Reguliuojama užsklanda (0–99 m) – pašalina atspindžius tarp lango ir nustatytos reikšmės, todėl arti esantys objektai niekada neaktyvina klaidingos signalizacijos.
• Žalias taikymo lazeris + 4×32 teleskopas — tikslus taško derinimas iš didelio atstumo, dieną ar naktį.

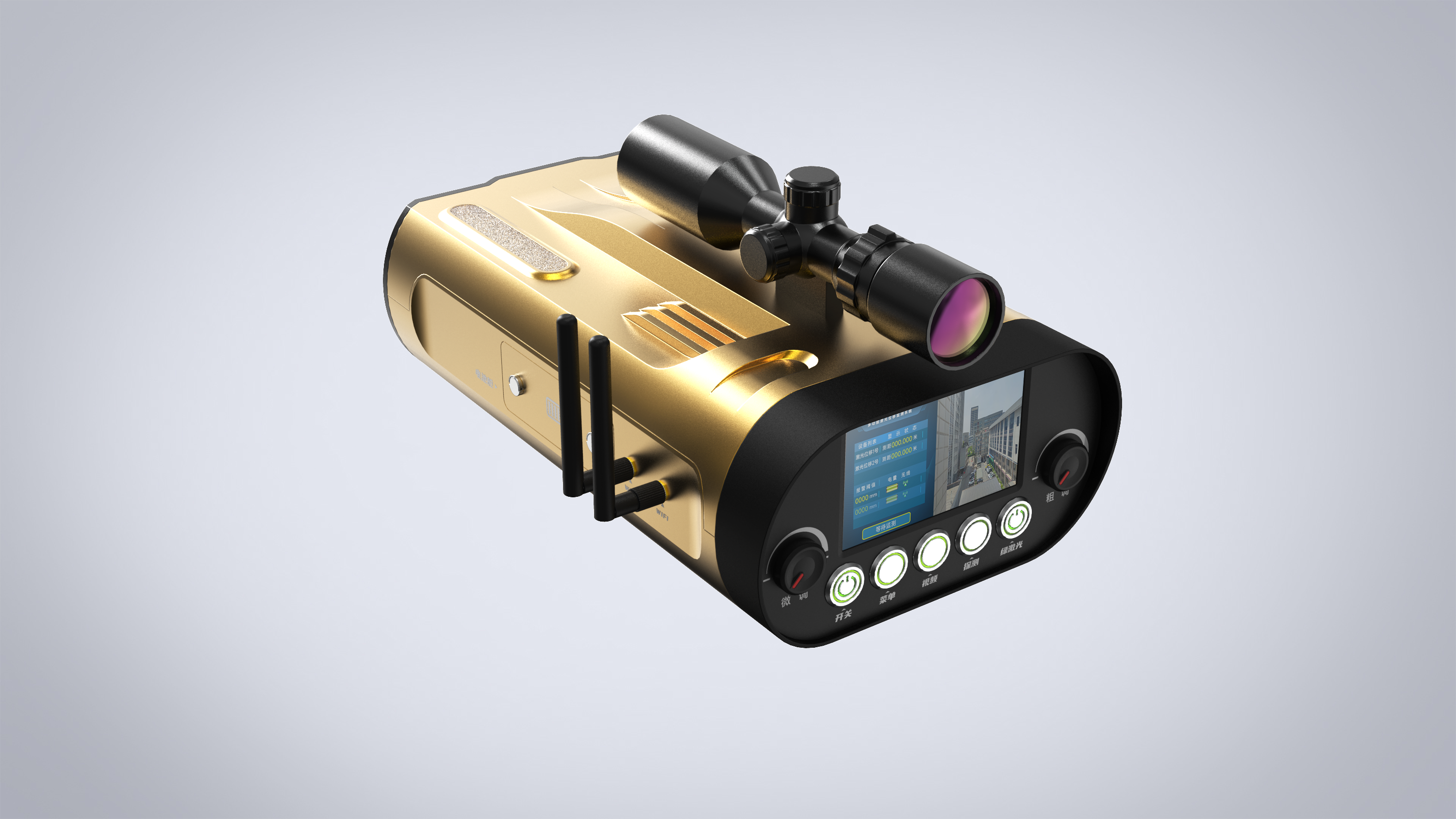

3 paveiksliukas: YZ-120Pro dviejų lazerių sąsaja — kairėje: Laser 1 / Laser 2 atstumas, vartų nustatymas ir įspėjimo slenkstis, dešinėje: tiesioginė kameros vaizdas.

Poslinkis + pasvirimas: Viena integruota belaidė sistema

Judėjimas niekada nėra tik horizontalus. YZ-120Pro sujungia lazerio poslinkį su iki keturių belaidžių nuolydžio matuoklių , kiekvienas pranešantis X / Y / Z pasvirimą 0,1° skiriamąja geba vienu įrenginiu uždėkite ant pasvirusios sienos, kitu — ant įtrūkusios kolonos — pagrindinis terminalas rodo atstumą, pasvirimą ir baterijos būklę kiekvienam jutikliui viename ekrane.

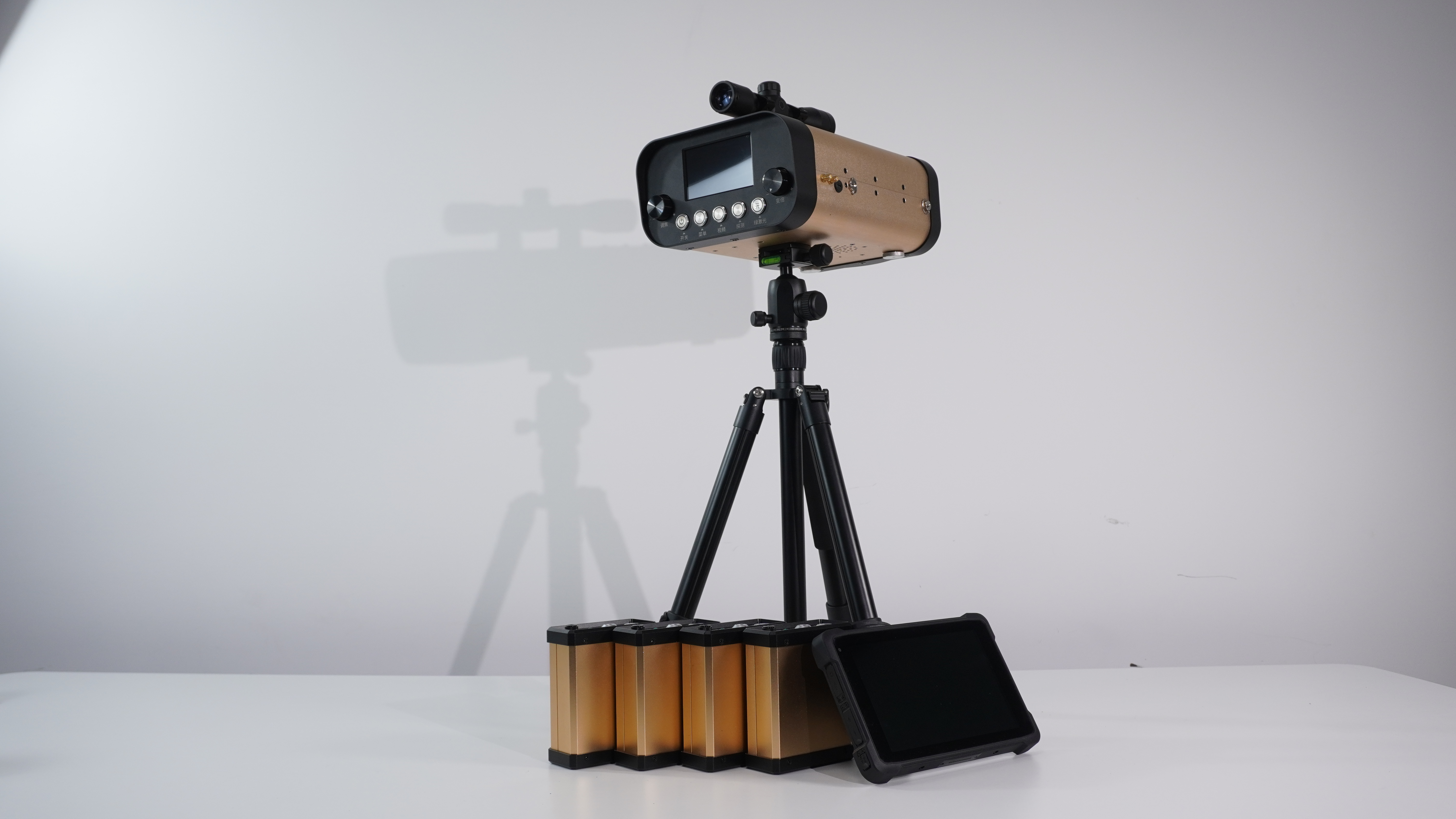

4 paveiksliukas: Pilna YZ-120Pro sistema — dviejų lazerių tolimatis plius keturi belaidžiai nuolydžio matuokliai, kurie vienu metu fiksuoja poslinkį ir pasvirimą.

Kiekvienas nuolydžio matuoklis veikia baterijomis, bevišiškai jungiasi prie pagrindinio įrenginio ir dedamas per kelias sekundes – nereikia laidų, nereikia elektros tiekimo linijų. Rezultatas – stebėjimo zona, kuri apima tiek tai, kas juda jūsų link (poslinkį), tiek tai, kas pradeda pasvirę ar sukdamasis (pasvirimą), vienu kompaktišku rinkiniu.

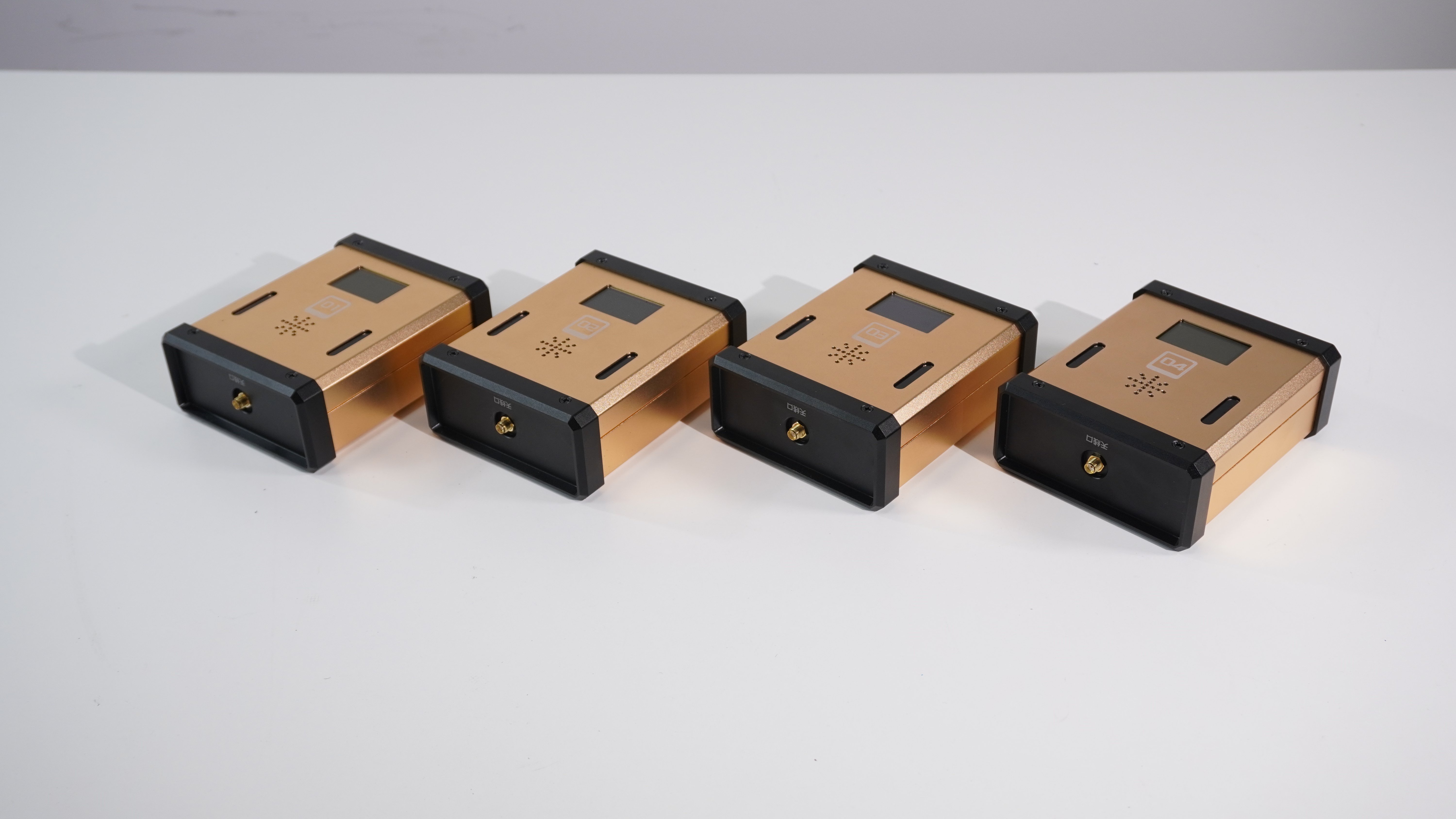

Pav. 5: YZ-120Pro bevišiškio nuolydžio matuoklio vienetas – savarankiškas X / Y / Z pasvirimo stebėjimas su atskirais įspėjimo slenkstiais.

Protingas pagrindinio įrenginio ekranas – visus jutiklius matyti iškart vienu žvilgsniu

YZ-120Pro pagrindinis įrenginys sujungia 4 colių OLED ekraną (800 × 480) su integruota matomosios šviesos kamera. Skaidytas ekranas vienu metu rodo lazerio būseną ir tiesioginę vaizdo perduotį – galima lyginti abu stebimiems taškams, daryti nuotraukas ir įrašyti vaizdo įrašus be papildomos įrangos. Kiekvieno prijungto jutiklio baterijos ir bevišiško ryšio būsena visada rodoma ekrane, todėl nei vienas jutiklis neprivers jūsų netikėtumo dėl išsėjusios baterijos.

• Dvigubas vaizdas: lazerinės matavimo sistemos + tiesioginio vaizdo peržiūra, vienas ekranas.
• Įmontuota nuotraukų fiksavimo ir vaizdo įrašymo funkcija (ilgai paspaudus mygtukus).
• Optinis padidinimas 4,5–50 mm (10×) su automatinio fokusavimo funkcija artimam stebėjamų zonų tyrimui.
• LoRa / WiFi / 4G (papildomai) – duomenys sinchronizuojami su papildomu EM-T81X Android pagrindiniu terminalu komandos punkto vaizdo peržiūrai.

6 pav.: YZ-120Pro pagrindinio įrenginio OLED sąsaja – du lazeriniai kanalai, keturi nuolydžio jutikliai (X / Y / Z), įspėjimo slenksčiai, baterijos ir belaidžio ryšio būsenos viename ekrane.

Įspėjimas, kurio jūsų komanda negali praleisti

Triukšmingo griuvimo vietoje subtilus įspėjimas nėra įspėjimas. YZ-120Pro aktyvina tris įspėjimo būdus vienu metu: garsų sirenos signalą virš 110 dB , mirksintį vizualų švyturiuką ir aiškius balso pranešimus. Balso įspėjimai apima per artimą, per tolimą, netinkamus rodmenis bei žemą baterijos įkrovą – todėl operatoriai supranta ne tik tai, kad įvyko kažkas, bet ir ką konkrečiai. Įspėjimus galima patvirtinti ir išjungti rankiniu būdu, kai situacija yra patvirtinta kaip saugi.

• Garsinis + vizualinis + balso įspėjimas >110 dB (matuota 110,1 dB atstumu 1 m).
• Balsiniai pranešimai: per arti, per toli, netinkamas nuskaitymas, žema baterijos įkrova.
• Pasirinktinis atskiras garso ir šviesos signalizacijos terminalas, jungiamasis belaidžiu būdu.
• Vieno mygtuko atvirkštinė paieška – stebėjimo prietaisas ir nuolydžio matuokliai mirksi ir skleidžia garsą, kad būtų galima juos rasti vietovėje.

7 pav.: Pasirinktinis LSJ garso ir šviesos signalizacijos terminalas – mirksi ir skleidžia garsą sinchroniškai su YZ-120Pro pagrindiniu vienetu, kai aptinkamas judėjimas.

Sukurtas griuvėsių vietos sąlygoms – patvirtintas tikrojo gelbėjimo veiksmų metu

YZ-120Pro sukurtas blogiausioms vietovėms, kur pastato stabilumas lemia viską. Įrengiamas ant tripodo šalia pavojingos zonos, stebi pažeistą pastatą, kol komandos dirba – ir įspėja akimirksniu, kai rodmenys pradeda keistis.

• Dangaus drebėjimo gelbėjimas – stebi griuvėsių krūvas ir pasviras sienas dėl antrinio griuvimo, kol ieškoma išlikusių žmonių.
• Pastato sablonas – stebi likusias sienas, stulpus ir plokštumines perdangas; stebi kiekvienos pjovimo ar pakėlimo operacijos poveikį.
• Pastato gaisras – stebi karščiu paveiktas laikančiąsias sienas ir gretimus pastatus ankstyvo deformavimosi požymiams.
• Pavojingų medžiagų incidentai — stebėti talpos poslinkius ir sandėlių konstrukcijas aplink cheminio nuotėkio vietą.
• Šlaito nuoslydžių ir tunelių rizika — nuolatinis šlaito ir tunelio įėjimo judėjimo stebėjimas vietos saugai užtikrinti.

8 pav.: YZ-120Pro naudojama sugriuvusios pastato vietoje — monitorius stebi konstrukciją, kol komandos dirba pavojingosios zonos viduje.

Vienas atvejis – viena išvyka: tvirta įranga paruošta laukui

Viskas pristatoma viename smūgiams atspariame vežimo krepšyje su putų išpjovomis kiekvienam komponentui – monitoriui, statybos trikojui, nuokrypio matuokliams, antenoms ir įkrovikliui. Krepšys išlaiko transportavimą gaisrininkų automobiliuose ir lauko saugojimą, o visa sistema per kelias minutes paruošiama stebėjimui: sumontuojamas trikojis, nukreipiamas žalias orientacinis lazeris, įjungiamas maitinimas ir patvirtinamas integruotas imituojamas bandymas.

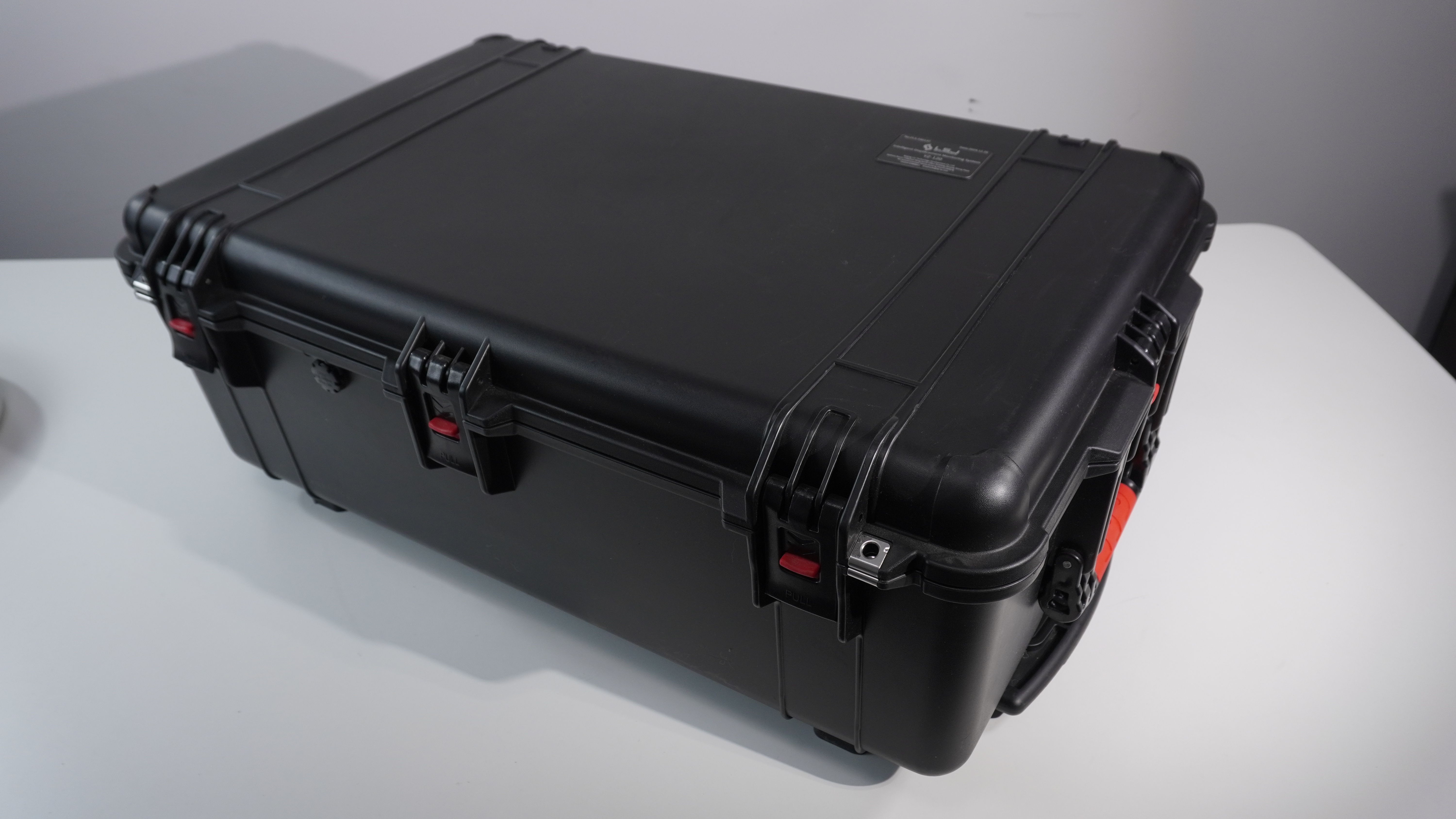

9 pav.: Smūgiams atsparus vežimo krepšys – sukurtas gaisrininkų automobiliams ir daugkartinei lauko naudojimui.

Standartinio paketo turinys: dvigubas lazerinis poslinkio stebėjimo įrenginys, statybos trikojis, belaidžiai nuolydžio matuokliai, antenos, specialus įkroviklis, naudotojo vadovas ir smūgiams atsparus vežimo dėžutė. Pagrindinis terminalas (EM-T81X) ir atskiras signalinis švyturiukas yra pasirinktiniai papildymai.

10 pav.: Visas YZ-120Pro rinkinys putų išklotinėje dėžutėje – viena kelionė, vienas montavimas, visiškas stebėjimo apimtis.

Dažniausiai užduodami klausimai

K: Kokį atstumą gali matuoti YZ-120Pro ir kokia yra jo tikslumo reikšmė?

A: YZ-120Pro matuoja poslinkius su 1 mm skiriamąja geba nuotolyje iki ≥100 m (naktį – iki 110 m). Nuolydis matuojamas 0,1° skiriamąja geba per X / Y / Z ašis. Reguliuojamas užtvaros langas (0–99 m) užstoja artimuose taškuose atsispindėjusius signalus, todėl jie niekada neįtakoja matavimo rezultatų.

K: Kiek taškų vienu metu gali stebėti vienas prietaisas?

A: Duoti lazeriniai taškai vienu metu, plius iki keturių belaidžių nuolydžio matuoklių matuojančių X / Y / Z nuolydį – viskas iš vieno trikojo ir vieno pagrindinio įrenginio su vienu operatoriumi.

K: Kas nutinka, kai aptinkamas judėjimas?

A: Pagrindinis įrenginys aktyvina garsinį signalą virš 110 dB kartu su švytintišku vizualiu signalu ir balso nurodymais, o pasirinktinis signalizacijos terminalas skamba sinchroniškai. Signalizacijos slenkstis bežodžiai reguliuojamas nuo 1 iki 999 mm ; signalizaciją galima rankiniu būdu patvirtinti po to, kai zona yra patikrinta kaip saugi.

K: Kiek greitai sistema gali būti įdiegta vietoje?

A: Įrengimas trunka minutes: išskleiskite trikojį (S formos krovinys stabilumui), pritvirtinkite monitorių, nukreipkite du lazerio taškus žaliosios nurodymo lazerio šviesa arba 4×32 teleskopu, įjunkite prietaisą ir paleiskite įmontuotą imituotą testą. Jokių laidų, jokios tinklo konfigūracijos – viskas jungiasi belaidžiu būdu prie pagrindinio prietaiso.

K: Kokiose aplinkose gali veikti YZ-120Pro?

A: Darbinė temperatūra yra –20 °C iki +60 °C , sandėliavimo –40 °C iki +70 °C. Nuimama 7,4 V Li-ion baterija veikia ≥8 valandų su ekrane rodoma įkrovos būsena; įkrovimas atliekamas per Type-C jungtį, o pagrindinis prietaisas gali įkrauti monitorių ir nuolydžio matuoklius lauke.

K: Kaip stebėjimo duomenys pasiekia valdymo punktą?

A: Jutikliai jungiasi prie pagrindinio prietaiso per LoRa ryšį; WiFi ir 4G (neprivaloma) pratęsia ryšį. Neprivaloma EM-T81X Android terminalo (8 col., IP65, atsparus 1,2 m aukščio kritimui) priima duomenis valdymo punkto stebėjimui ir registravimui.

K: Ar lazeris saugus operatoriams ir aplinkiniams?

A: YZ-120Pro naudoja akims saugų lazerio projektavimą . Kaip saugos taisyklė, niekada nežiūrėkite tiesiai į žalią nusitaikymo spindulį: jis automatiškai užsisklendžia po 2 minučių nuolatinės naudojimo trukmės, o prietaisas negali būti nukreiptas į stiklą atstumu mažesniu nei 1 m arba į visiškai atspindinčias paviršių.

K: Ką įtraukta į paketą?

A: Dvigubas lazerinis poslinkio monitorius, statybos trikojis, belaidžiai nuolydžio matuokliai, antenos, specialus įkroviklis, naudotojo vadovas ir smūgiams atspari vežimo dėžė. Pagrindinis terminalas (EM-T81X) bei atskiras garso ir šviesos signalizacijos terminalas yra pasirinktiniai priedai.

Techniniai duomenys

Patvirtintos reikšmės iš LSJ YZ-120Pro gamybinės konfigūracijos. Pasirinktiniai elementai pažymėti.
