Telemetro de Movimento Estrutural a Laser Duplo YZ-120Pro

Monitoramento em tempo real do movimento estrutural que mantém as equipes de resgate seguras

Após um terremoto, um incêndio ou um desabamento, um edifício danificado pode ruir novamente a qualquer segundo. O Telemetro Estrutural de Duplo Laser LSJ YZ-120Pro foi desenvolvido para esse cenário: monitora continuamente a estrutura e informa à sua equipe, em tempo real, se uma parede, um pilar ou uma laje começou a se mover — antes que esse movimento se torne um colapso.

Usando um laser seguro para os olhos e inclinômetros sem fio, o YZ-120Pro mede o deslocamento com 1 mm resolução e a inclinação com 0.1°, monitores dois pontos a laser mais até quatro canais de inclinação a partir de um único tripé e aciona um alarme sonoro, visual e por voz inconfundível no momento em que um limite predefinido é ultrapassado. É a rede de segurança entre sua equipe e o próximo colapso.

Figura 1: Telemetro a laser duplo LSJ YZ-120Pro sobre seu tripé — dois canais a laser e até quatro inclinômetros sem fio a partir de uma única unidade.

O YZ-120Pro é uma estação de monitoramento completa em um único pacote robusto: dois telemetros a laser para medição de deslocamento, um visor OLED embutido e uma câmera, controle sem fio do host e um terminal Android opcional para supervisão no posto de comando. Cada componente foi projetado com um único objetivo — detecção rápida e confiável de risco de colapso no local.

Figura 2: Vista frontal do YZ-120Pro — canal óptico duplo, visor OLED de 4 polegadas com tela dividida e teclas de controle direto para operação com uma mão.

Precisão com Duplo Laser — Dois Pontos Monitorados, Um Operador

Dois telemetros a laser vermelhos independentes medem dois pontos-alvo simultaneamente , dobrando a cobertura de um instrumento de feixe único sem necessidade de um segundo tripé ou de um segundo operador. Quando um ponto monitorado se desloca além do limiar definido, o canal correspondente dispara o alarme imediatamente — você sabe não apenas que algo se moveu, mas também onde.

• resolução de deslocamento de 1 mm — detecta movimentos em escala milimétrica que indicam o início da falha estrutural.
• Limiar de alarme contínuo, de 1 a 999 mm — predefinições fixas ou valores totalmente personalizáveis para cada canal.
• Gating ajustável (0–99 m) — mascara reflexos entre a janela e o valor definido, impedindo que objetos próximos disparem alarmes falsos.
• Laser verde de pontaria + telescópio 4×32 — alinhamento preciso em ponto a longa distância, dia ou noite.

Figura 3: Interface a laser duplo YZ-120Pro — distância do Laser 1 / Laser 2, controle de abertura (gating) e limiar de alarme à esquerda; visualização ao vivo da câmera à direita.

Deslocamento + Inclinação: Um único sistema sem fio integrado

O movimento nunca é apenas horizontal. O YZ-120Pro combina medição a laser de deslocamento com até quatro inclinómetros sem fio , cada um reportando inclinação nos eixos X / Y / Z com resolução de 0,1° . Coloque um em uma parede inclinada, outro em uma coluna fissurada — o terminal principal exibe distância, inclinação e estado da bateria de cada sensor numa única tela.

Figura 4: Sistema completo YZ-120Pro — telemetro a laser duplo mais quatro inclinómetros sem fio, cobrindo simultaneamente deslocamento e inclinação.

Cada inclinómetro é alimentado por bateria, conecta-se sem fio ao terminal principal e é instalado em segundos — sem cabos, sem circuitos de alimentação. O resultado é um perímetro de monitoramento que abrange ambos o que se move em sua direção (deslocamento) e o que está começando a inclinar-se ou girar (inclinação), a partir de um único kit compacto.

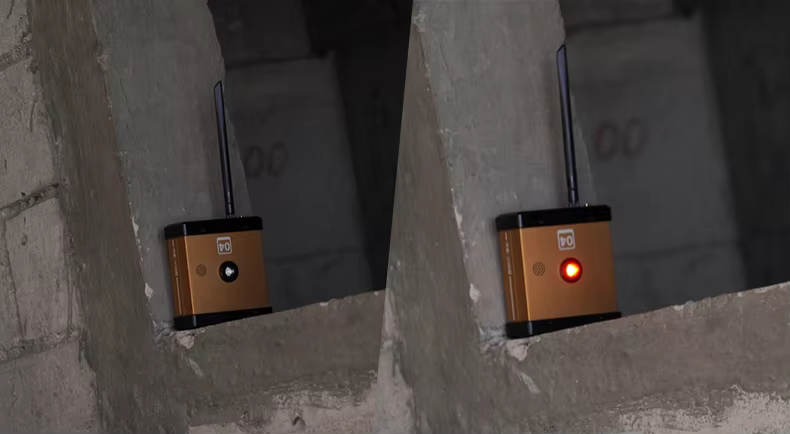

Figura 5: Unidade inclinômetro sem fio YZ-120Pro — detecção autônoma de inclinação nos eixos X/Y/Z com limiares de alarme independentes.

Display Inteligente do Host — Veja Todos os Sensores de Relance

O host YZ-120Pro combina uma tela OLED de 4 polegadas (800 × 480) com uma câmera integrada de luz visível. A visualização em tela dividida mostra simultaneamente o status do laser e o vídeo ao vivo — compare os dois pontos monitorados, tire fotos e grave vídeos sem equipamentos adicionais. O status da bateria e da conexão sem fio de cada sensor conectado permanece visível na tela, evitando surpresas causadas por sensores com bateria fraca.

• Visualização dupla: medição a laser + câmera ao vivo, em uma única tela.
• Captura de fotos e gravação de vídeos integradas (pressione e segure as teclas).
• Zoom óptico de 4,5–50 mm (10×) com foco automático para inspeção detalhada da área monitorada.
• LoRa / WiFi / 4G (opcional) — os dados são espelhados no terminal Android opcional EM-T81X para visualização no posto de comando.

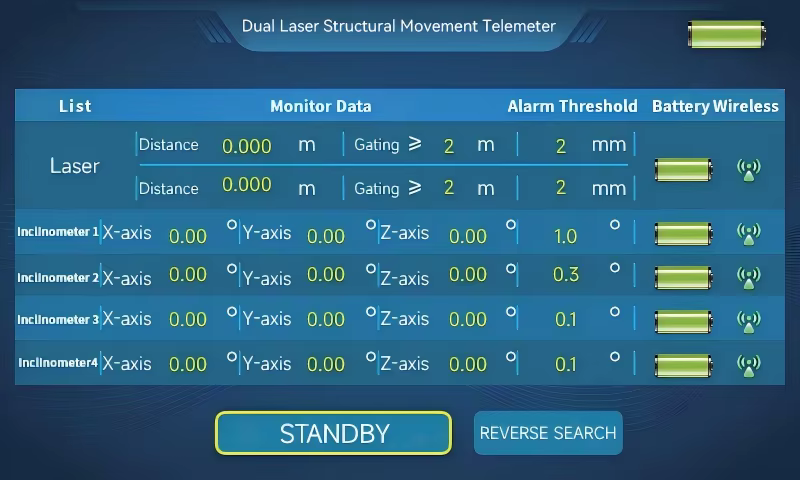

Figura 6: Interface OLED do host YZ-120Pro — dois canais a laser, quatro inclinómetros (X / Y / Z), limiares de alarme, estado da bateria e estado sem fios num único ecrã.

Um alarme que a sua equipa não pode ignorar

Num local ruidoso de colapso, um aviso sutil não é um aviso. O YZ-120Pro ativa o alarme simultaneamente de três formas: um sirene alta acima de 110 dB , um sinal luminoso intermitente e mensagens vocais claras. Os avisos vocais abrangem distâncias excessivamente curtas ou longas, leituras anormais e bateria fraca — assim, os operadores sabem exatamente o que aconteceu, e não apenas que algo ocorreu. Os alarmes podem ser reconhecidos e silenciados manualmente quando a situação for confirmada como segura.

• Alarme sonoro + visual + vocal >110 dB (medido em 110,1 dB a 1 m).
• Mensagens vocais: distância excessivamente curta, distância excessivamente longa, leitura anormal, bateria fraca.
• Terminal opcional autônomo de alarme sonoro e luminoso conectado sem fio.
• Busca reversa com um toque — o monitor e os inclinômetros piscam e emitem som para se localizarem no local.

Figura 7: Terminal opcional de alarme sonoro e luminoso LSJ — pisca e emite som em sincronia com a unidade principal YZ-120Pro ao detectar movimento.

Projetado para Cenas de Colapso — Comprovado em Operações Reais de Resgate

O YZ-120Pro foi desenvolvido para os piores cenários, onde a estabilidade estrutural decide tudo. Instale-o em um tripé ao lado da zona de perigo para monitorar a estrutura danificada enquanto as equipes trabalham — e receba alerta imediato assim que os valores começarem a mudar.

• Resgate em Terremotos — monitore pilhas de escombros e paredes inclinadas quanto ao risco de colapso secundário durante buscas por sobreviventes.
• Desabamento de Edifício — observe paredes remanescentes, colunas e lajes; monitore o efeito de cada operação de corte ou içamento.
• Incêndio estrutural — acompanhe paredes portantes afetadas pelo calor e edifícios adjacentes em busca de sinais precoces de deformação.
• Incidentes com materiais perigosos — monitorar o deslocamento do tanque e as estruturas do armazém em torno de vazamentos químicos.
• Risco de deslizamento de terra e túnel — vigilância contínua do movimento de encostas e portais para a segurança do local.

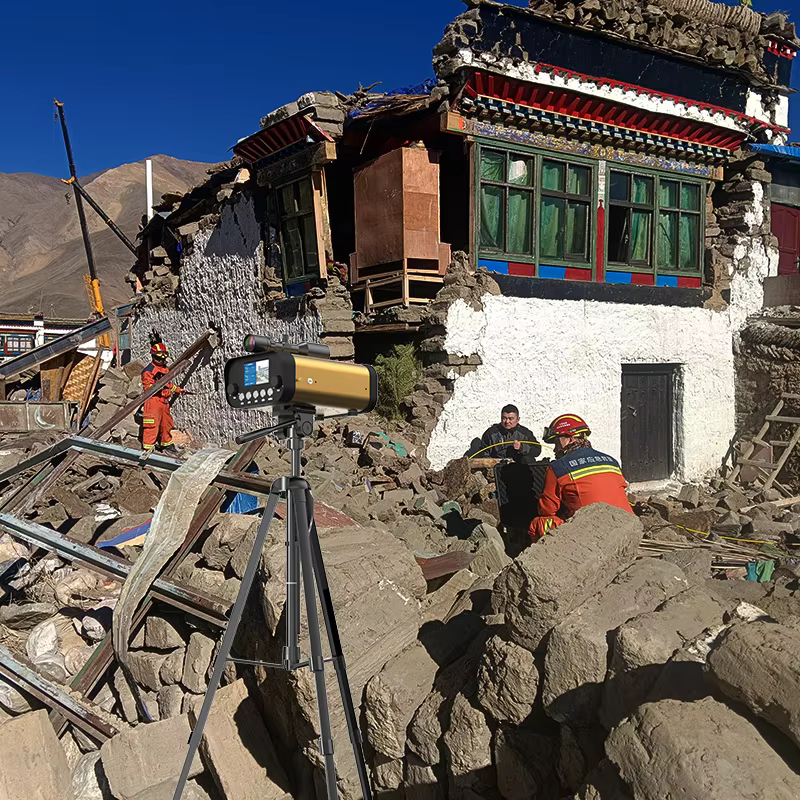

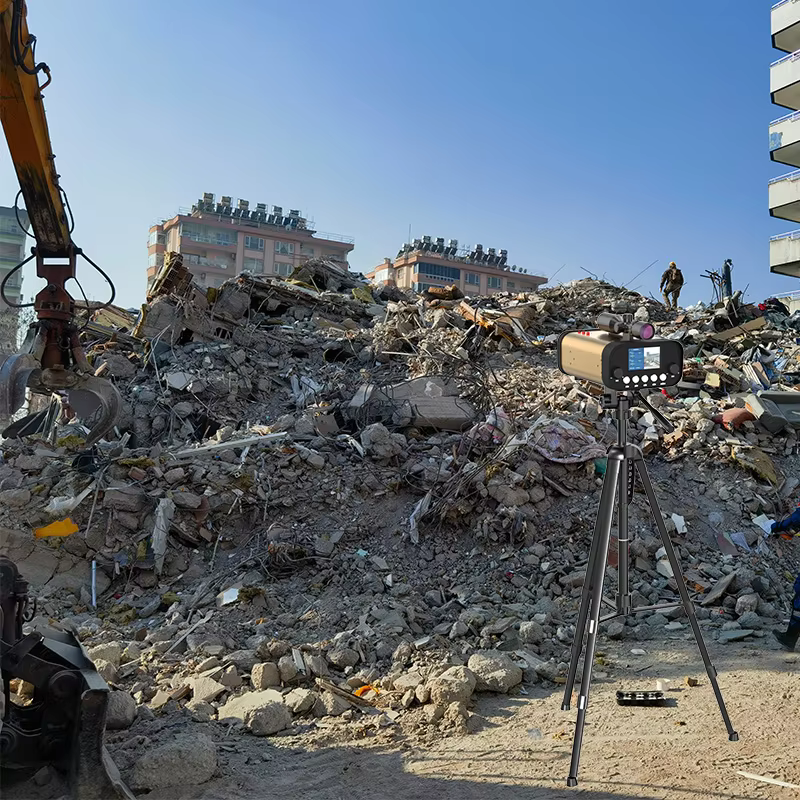

Figura 8: YZ-120Pro implantado em um local de edifício desabado — o monitor observa a estrutura enquanto as equipes trabalham dentro da zona de perigo.

Um caso, uma viagem — Kit robusto pronto para o campo

Tudo é enviado em uma mala de transporte à prova de choque com recortes em espuma para cada componente — monitor, tripé, inclinômetros, antenas e carregador. A mala resiste ao transporte em veículos dos serviços de bombeiros e ao armazenamento no campo, e todo o sistema está pronto para monitoramento em minutos: monte o tripé, direcione com o laser-guia verde, ligue-o e confirme o teste simulado embutido.

Figura 9: Mala de transporte à prova de choque — projetada para veículos dos serviços de bombeiros e implantações repetidas no campo.

Conteúdo do pacote padrão: monitor de deslocamento a laser duplo, tripé, inclinómetros sem fio, antenas, carregador dedicado, manual do utilizador e mala de transporte à prova de choques. O terminal principal (EM-T81X) e a baliza de alarme autónoma são opções adicionais.

Figura 10: Kit completo YZ-120Pro na sua mala forrada com espuma — uma viagem, uma configuração, cobertura total de monitorização.

Perguntas frequentes

P: Qual é a distância máxima de medição do YZ-120Pro e qual é a sua precisão?

R: O YZ-120Pro mede deslocamento com resolução de 1 mm num intervalo de ≥100 m (até 110 m à noite). A inclinação é medida com resolução de 0,1° em todos os eixos X / Y / Z. Uma janela de filtragem ajustável (0–99 m) mascara reflexões próximas para que estas nunca perturbem a leitura.

P: Quantos pontos pode uma unidade monitorizar simultaneamente?

R: Dois pontos a laser simultaneamente, além de até quatro inclinómetros sem fios relatando a inclinação nos eixos X / Y / Z — tudo a partir de um único tripé e de um único host, com um único operador.

P: O que acontece quando é detetado movimento?

R: O host ativa um alarme sonoro acima de 110 dB juntamente com um sinal visual e instruções vocais; o terminal de alarme opcional soa em sincronia. Os limiares de alarme são ajustáveis continuamente entre 1 e 999 mm ; os alarmes podem ser reconhecidos manualmente assim que a zona for confirmada como segura.

P: Com que rapidez pode o sistema ser implementado no local?

R: A implementação leva minutos: desdobre o tripé (lastro com gancho em S para estabilidade), monte o monitor, alinhe os dois pontos laser com o laser-guia verde ou com o telescópio 4×32, ligue a alimentação e execute o teste simulado integrado. Sem cabos, sem configuração de rede — tudo se liga sem fios ao host.

P: Em quais ambientes o YZ-120Pro pode operar?

R: A temperatura de operação é -20 °C a +60 °C , a temperatura de armazenamento varia de –40 °C a +70 °C. A bateria removível de íon-lítio de 7,4 V opera ≥8 horas com indicador de carga na tela; a recarga é feita por meio de conector Tipo-C, e o dispositivo principal pode recarregar o monitor e os inclinômetros em campo.

P: Como os dados de monitoramento chegam ao posto de comando?

R: Os sensores se conectam ao dispositivo principal por meio de LoRa; WiFi e 4G (opcional) estendem essa conexão. O terminal Android opcional EM-T81X (8 polegadas, IP65, resistente a quedas de até 1,2 m) recebe os dados para supervisão e registro no posto de comando.

P: O laser é seguro para operadores e transeuntes?

R: O YZ-120Pro utiliza um projeto de laser seguro para os olhos como regra de segurança, nunca olhe diretamente para o feixe verde de mira: ele entra automaticamente em modo de suspensão após 2 minutos de uso contínuo, e o dispositivo não deve ser apontado para superfícies de vidro a menos de 1 m de distância nem para superfícies totalmente reflexivas.

P: O que está incluído no pacote?

R: Monitor de deslocamento a laser duplo, tripé, inclinómetros sem fio, antenas, carregador dedicado, manual do utilizador e caixa de transporte à prova de choques. O terminal principal (EM-T81X) e o terminal autónomo de alarme sonoro e luminoso estão disponíveis como opções.

Especificações Técnicas

Valores verificados a partir da configuração de produção do LSJ YZ-120Pro. Os itens opcionais estão assinalados.
