Durch-Wand-Bildgebungssystem TWR-III

LSJ TWR-III 3D-Durchwand-Radar-Lebensdetektor – Sehen Sie, wer sich hinter der Wand befindet, bevor Sie eintreten

Der LSJ TWR-III ist ein taktisch geeigneter, tragbarer 3D-Durchwand-Radar (UWB-Radar-Lebensdetektor) zur Lokalisierung bewegter und unbewegter Personen durch Beton- und Vollziegelwände. Für militärische Einheiten, Polizei, SWAT, Grenzschutz- und Such-und-Rettungsteams konzipiert; erkennt bewegte Ziele bis zu 20 M und unbewegte Ziele bis zu 10 m entfernung und zeigt exakt 3D-X/Y/Z-Koordinaten (Fehler ≤ 1 m) auf einem 8-Zoll-Drahtlos-Terminal, verfolgt mindestens 3 Ziele gleichzeitig und erkennt stehende/sich duckende Körperhaltungen – mit einer Erkennungswahrscheinlichkeit von mindestens 90 %.

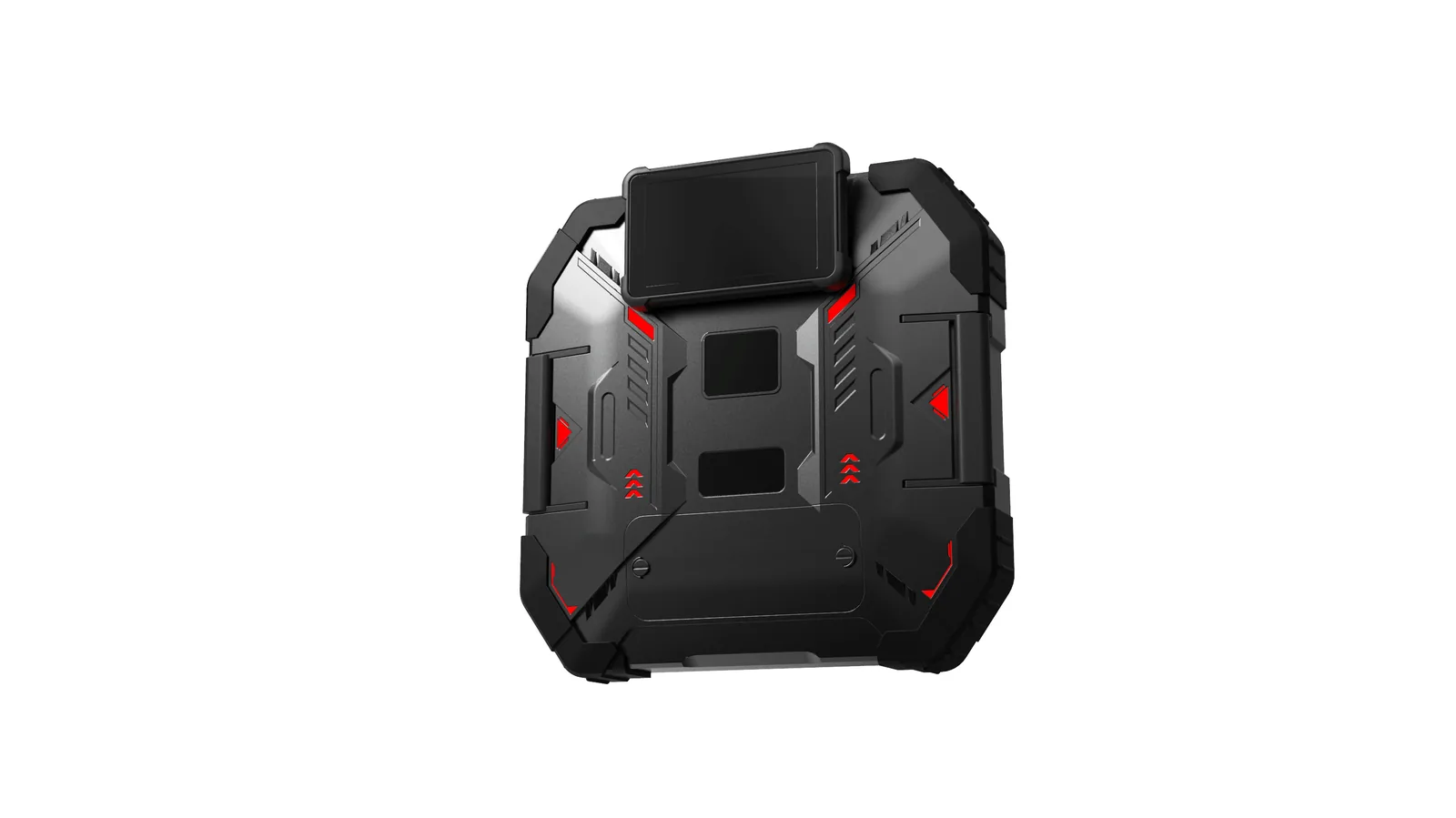

Abbildung 1: Der LSJ TWR-III-3D-Durchwand-Lebensdetektor mit integriertem 8-Zoll-Display- und Steuerterminal.

Das Problem: Jede Sekunde hinter einer blinden Wand kostet Menschenleben

Bei Anti-Terror-Einsätzen, Barrikaden- und Geiselnahmesituationen, bewaffneter Polizeiaufklärung sowie Suchmaßnahmen nach Katastrophen versperren Wände und Trümmer die Sicht. Einsatzteams, die ohne Kenntnis der Anzahl, Position und Körperhaltung der Personen im Inneren eindringen, laufen einem unannehmbar hohen Risiko aus:

• Unbekannte Belegung — keine zuverlässige Möglichkeit, festzustellen, ob sich Personen in einem Raum oder Flur befinden oder wie viele es sind.
• Statische Opfer werden übersehen — optische und thermische Kameras können nicht durch Beton, Ziegel oder Rauch hindurchsehen; bewusstlose oder in geduckter Haltung befindliche Personen geben keinerlei visuelle Hinweise.
• Keine räumliche Referenz — akustische Signale mit Entfernungsangabe allein verraten Kommandeuren nicht, wo sich ein Ziel im X/Y/Z-Raum befindet, was die Raumräumung und Rettungsentscheidungen verlangsamt.
• Schweres, langsames Gerät — der Aufbau erfordert mehrere Personen und empfindliche Kabelverbindungen, was den Einsatz bei dynamischen taktischen und Notfallszenarien verzögert.

So funktioniert das LSJ TWR-III Durch-Wand-Radar

Das TWR-III basiert auf einem niedrigleistungsstarken Ultrabreitband-(UWB)-Sensor . Die flache rückseitige Antennenplatte wird bündig an die Wand angelegt; UWB-Impulse durchdringen gängige Mauerwerkstypen, ohne für Bediener oder Umstehende eine Gefahr darzustellen; anschließend wandeln spezielle Signalverarbeitungs- und Erkennungsalgorithmen für menschliche Körperhaltungen die Echos in ein intuitives dreidimensionales taktisches Bild um.

Abbildung 2: Die flache rückseitige UWB-Antennenplatte – die Seite, die während des Scannens bündig an der Wand anliegt.

1. Senden – Durchdringung der Wand. Der Radargerät-Hauptteil sendet niederleistungsstarke UWB-Elektromagnetfeldsignale aus, die durch Beton-, Vollziegel- und gängige Mauerwerkswände hindurchdringen, um den dahinterliegenden Raum zu erreichen.
2. Empfangen – Filterung der Störungen. Echos, die von menschlichen Körpern reflektiert werden, werden in Echtzeit erfasst, während Wandreflexionen und Umgebungsgeräusche durch Störungsfilterungsalgorithmen unterdrückt werden.
3. Lokalisieren – 3D-X/Y/Z-Bildgebung. Die Zeit- und Frequenzbereichsanalyse berechnet die dreidimensionale Position jedes Ziels und stellt sie als Live-3D-Gitterbild mit einer Echtzeit-Bewegungsbahn dar.
4. Klassifizieren – Erkennung der Körperhaltung. Ein Algorithmus zur menschlichen Körperhaltung vergleicht die Echomuster, um stehen von Hocken zu unterscheiden personen (≥80 % Erkennungsrate innerhalb von 5 m), sodass Einsatzleiter nicht nur erkennen, wo sich Personen befinden, sondern auch, in welchem Zustand sie sich befinden.

Das Ergebnis wird auf dem 8-Zoll-Terminal als Live-3D-Szene angezeigt: Zielanzahl, X/Y/Z-Koordinaten, Bewegungsspuren und Haltungs-Labels werden kontinuierlich aktualisiert; bewegte Ziele werden innerhalb von 5 s, stehende Ziele innerhalb von 10 s gemeldet.

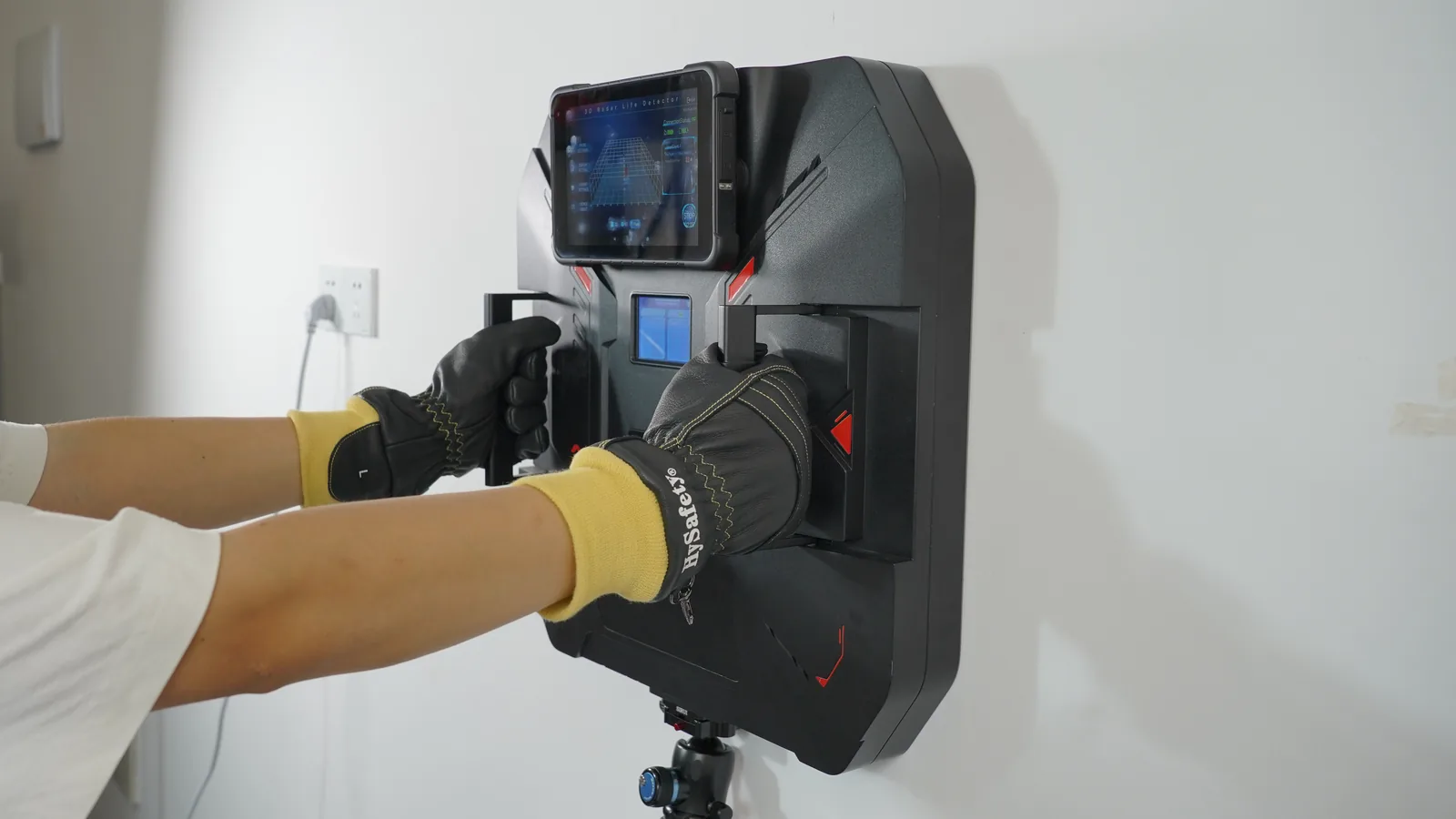

Abbildung 3: Live-Wand-Scan — die englischsprachige 3D-Oberfläche zeigt Zielanzahl und X/Y/Z-Koordinaten in Echtzeit.

Kernvorteile des TWR-III-Lebenserkennungsradars

Zwei Einsatzmodi, ein Bediener

Ein einzelner Bediener kann den gesamten Scanvorgang durchführen. Das drahtlose Display-Terminal bleibt bis zu 20 m entfernt beim Bediener oder Kommandanten, während die Radareinheit in einem der beiden Modi arbeitet.

Modus 1 – Stativmontierte Fernüberwachung

Das TWR-III auf seinem leichten Stativ so ausrichten, dass es eine Türöffnung, einen Flur oder eine Struktur überwacht – für berührungslose, kontinuierliche Überwachung während Geiselnahmesituationen und zur Perimetersicherung; das Team bleibt hinter Deckung, während das Radar die Wand überwacht.

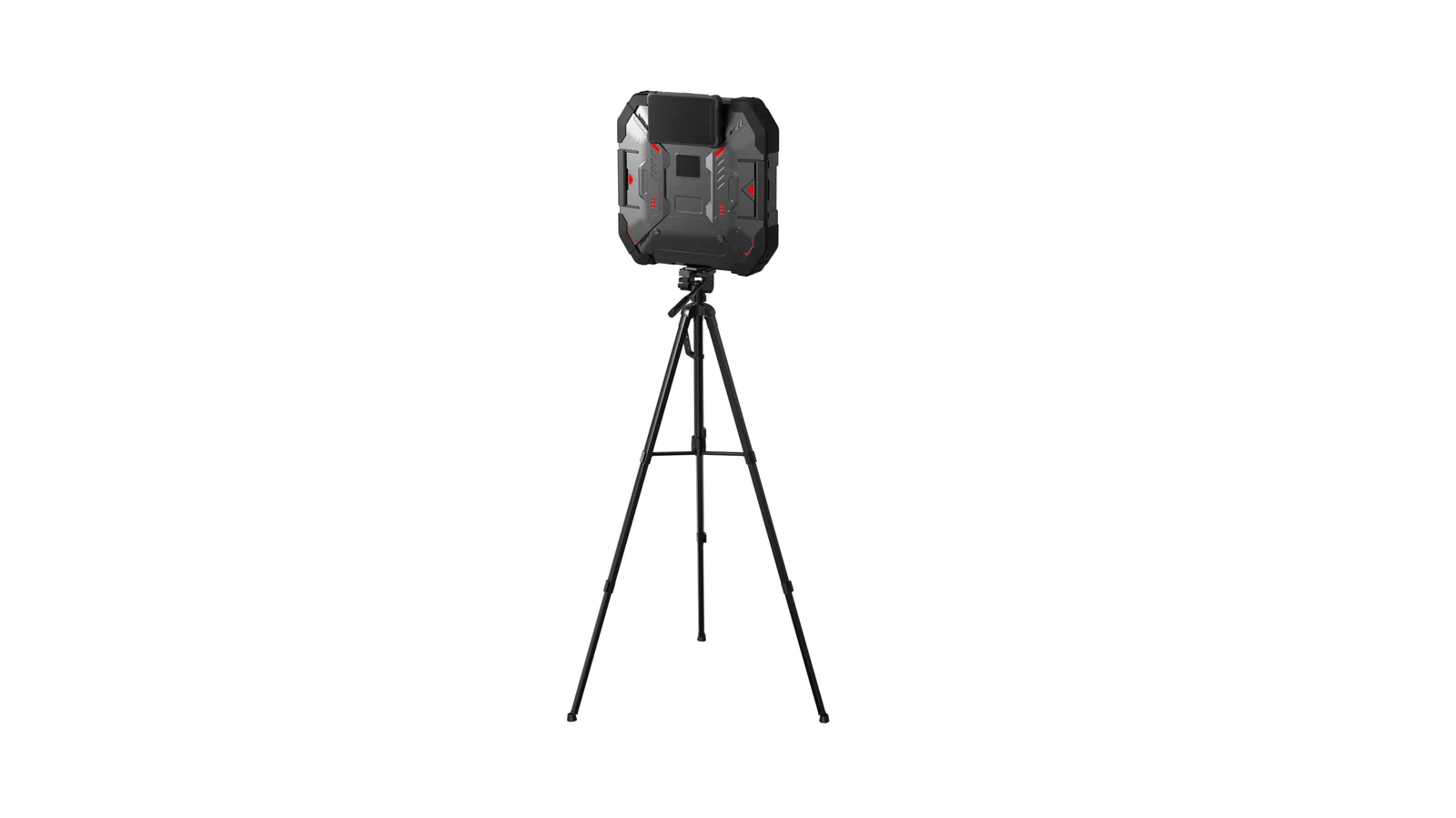

Abbildung 4: Modus 1 – Stativmontage für berührungslose Fernüberwachung einer Türöffnung oder Struktur.

Modus 2 – Handgeführte Wandkontakt-Abtastung

Für schnelle Raum-für-Raum-Bewegung halten Sie den Host mit den beiden Griffen direkt an der Wand, um sofort zu scannen, und wechseln dann zur nächsten Position – keine Kabelverbindungen, keine Vorbereitungszeit zwischen den Räumen.

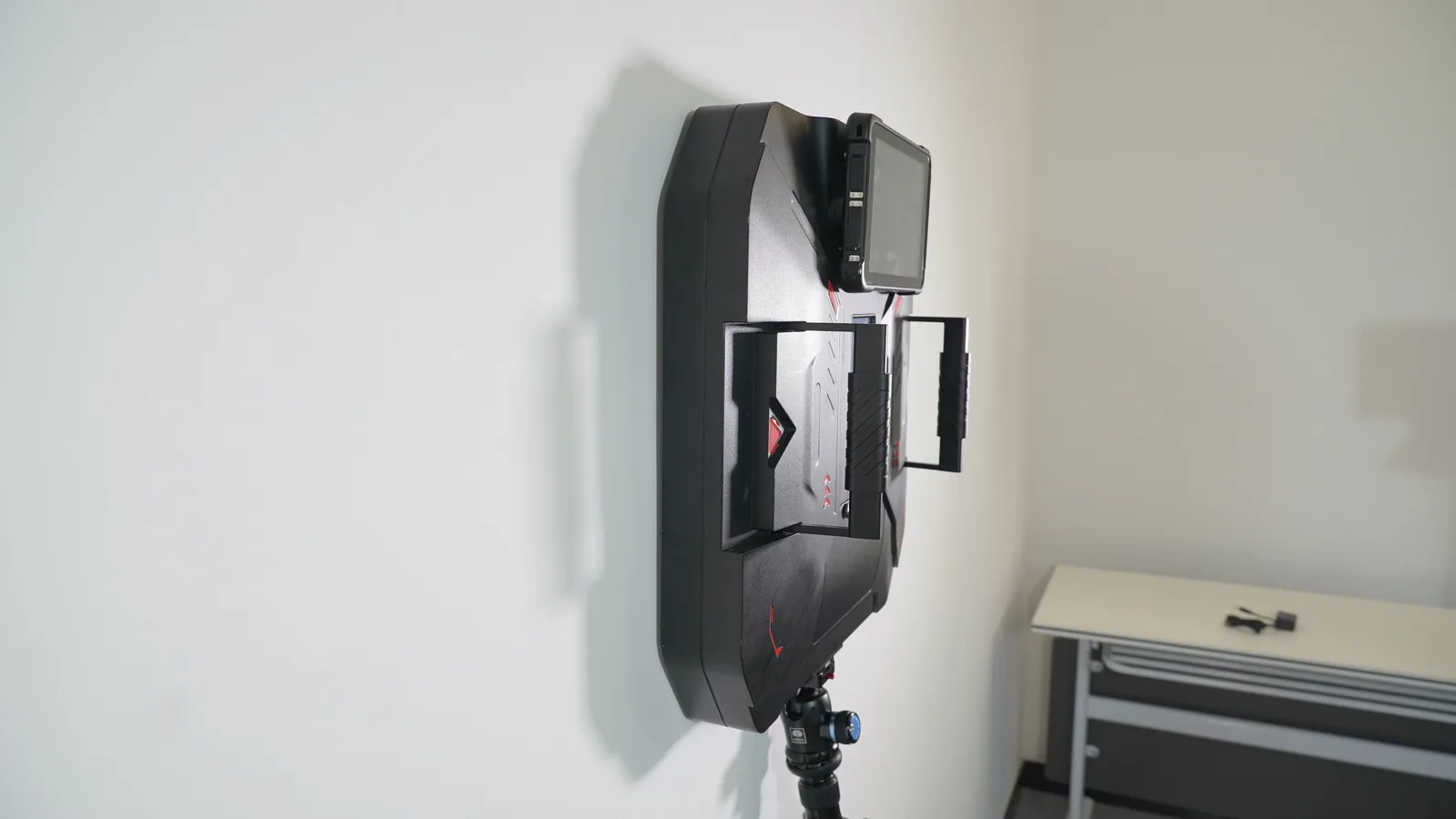

Abbildung 5: Modus 2 – Handbetrieb mit Doppelgriff, bei dem der Host direkt an der Wand angepresst wird, für Raum-für-Raum-Bewegung.

Einsatzbereit aus dem Koffer: Standardkonfiguration

Jedes TWR-III-System wird als komplettes, einsatzfertiges Kit ausgeliefert. Die folgende Abbildung zeigt alle im Lieferumfang aufgeführten Artikel:

• Radarhost mit integrierter Batterie
• 8-Zoll-Anzeige- und Steuerterminal
• Leichter Einsatzstativ
• Hartes wasserdichtes Transportkoffer
• 1 × Ersatzbatterie
• Batterieladegerät und Kabel

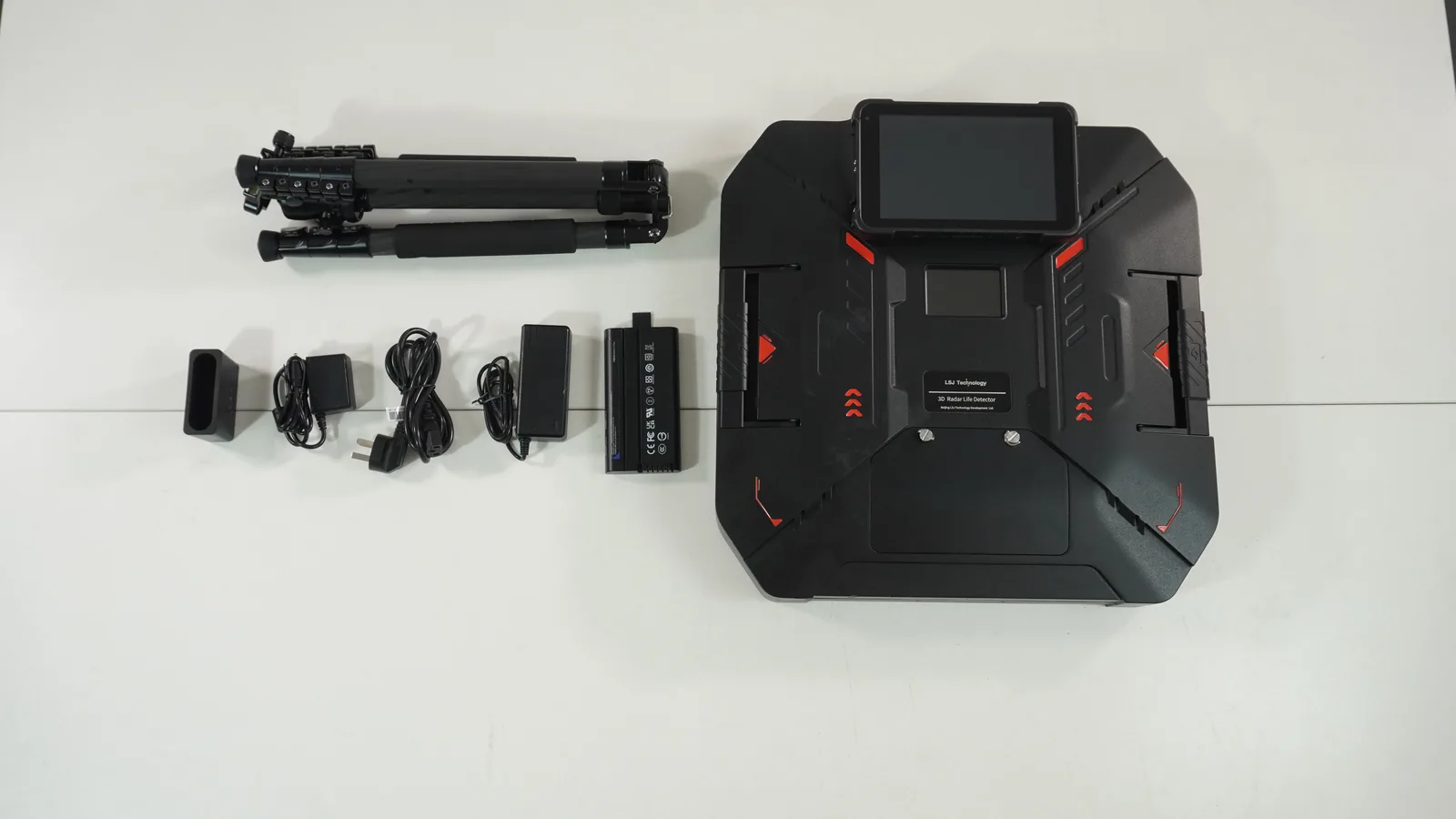

Abbildung 6: Standard-Lieferset – Radar-Hauptgerät, 8-Zoll-Terminal, Stativ, Ersatzakku, Ladegerät und Kabel.

Zum Transport und zur Lagerung ist jedes Komponente in einem harten Transportkoffer mit passgenauem Schaumstoffpolster gesichert, der das Radar vor Staub, Regen und Stößen beim Fahrzeugtransport sowie beim Einsatz im Gelände schützt.

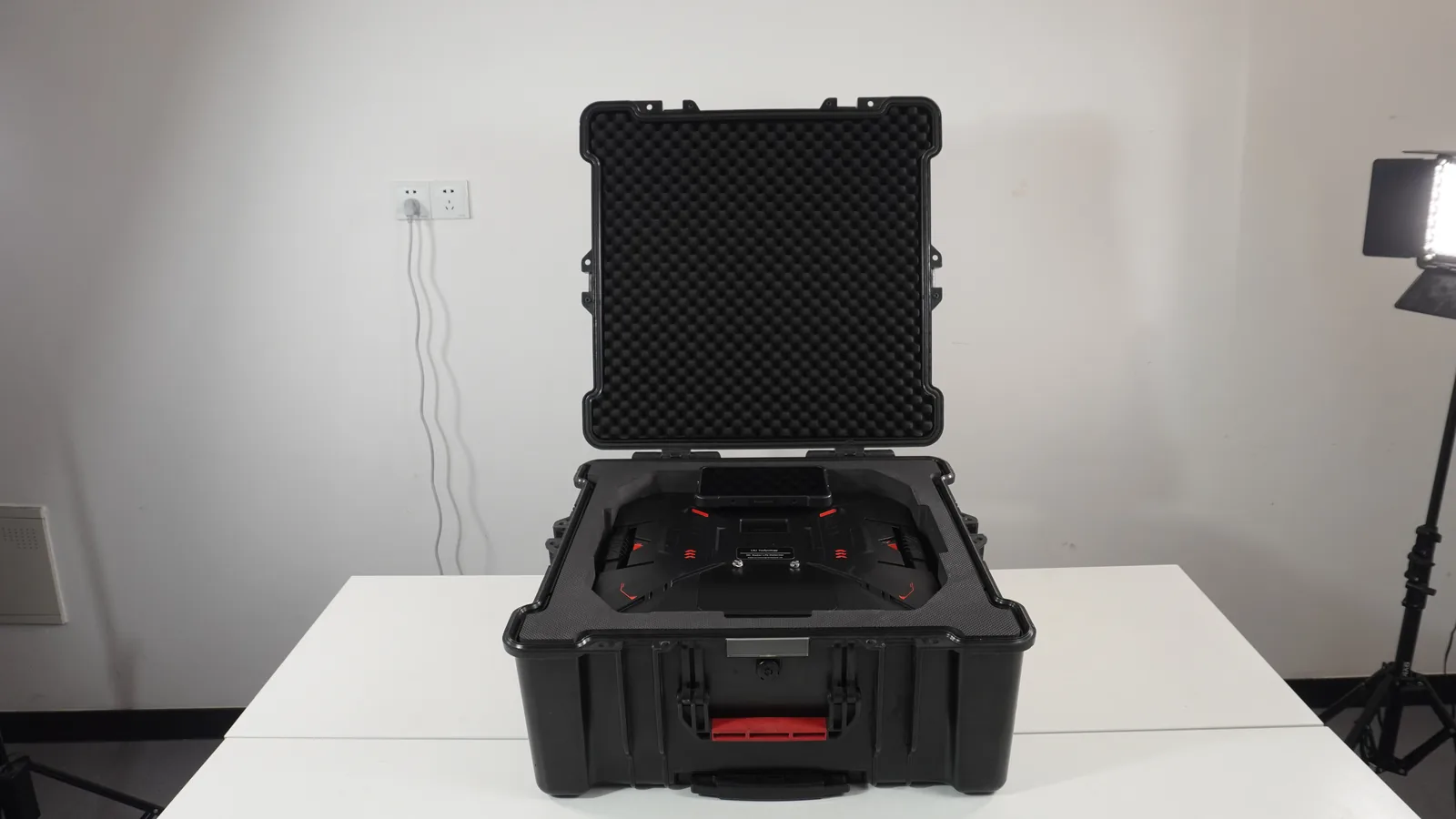

Abbildung 7: Das komplette System wird in einem wasserdichten Hartkoffer mit maßgeschneidertem Schutzschaum transportiert.

Anwendungsbereiche: Wer nutzt den LSJ TWR-III?

Häufig gestellte Fragen zum LSJ TWR-III

F: Was ist der LSJ TWR-III, und was kann er durch Wände hindurch erkennen?

A: Der LSJ TWR-III ist ein tragbarer Ultra-Breitband-(UWB)-3D-Durchwandradar zur Lebenserkennung. Er erkennt sowohl bewegte als auch unbewegte lebende Personen hinter Beton-, Vollziegel- und gängigen Mauerwerkswänden und zeigt deren Anzahl, 3D-X/Y/Z-Position, Bewegungsbahn sowie stehende oder hockende Körperhaltung auf einem 8-Zoll-Funkdisplay an.

F: Wie weit kann der TWR-III Personen erfassen, und wie genau ist er?

A: Durch standardmäßige Beton- und Vollziegelwände erkennt es sich bewegende Ziele in Entfernungen von bis zu 20 m oder mehr und unbewegte Ziele bis zu 10 m oder mehr innerhalb eines Sichtfelds von mindestens 120°. Der dreidimensionale Positionsfehler beträgt maximal 1 m auf der horizontalen Azimutachse (X) und der Reichweitenachse (Y).

F: Kann es auch unbewegte Personen erkennen, beispielsweise eine bewusstlose Person?

A: Ja. Der TWR-III ist ein Lebensdetektor und kein reiner Bewegungssensor: Er erfasst unbewegte menschliche Ziele innerhalb von 10 m (Reaktionszeit ≤10 s) und klassifiziert stehende versus hockende Körperhaltungen mit einer Erkennungsrate von mindestens 80 % innerhalb von 5 m.

F: Wie viele Personen sind für den Einsatz erforderlich, und wie lange dauert die Inbetriebnahme?

A: Das System ist für einen einzelnen Bediener konzipiert. Der Host mit einem Gewicht von ≤8 kg kann mithilfe seiner beiden Griffgriffe unmittelbar gegen eine Wand gehalten werden, um sofort zu scannen, oder auf dem mitgelieferten Stativ montiert werden; das 8-Zoll-Terminal verbindet sich drahtlos – zwischen Bediener und Radar bestehen keine Signalkabel.

F: Durch welche Wandmaterialien kann das TWR-III hindurchdringen?

A: Das UWB-Signal durchdringt Beton, Vollziegel und andere gängige Mauerwerkswände. Die tatsächliche Reichweite variiert je nach Wanddicke, Bewehrung und innerer Verschmutzung; LSJ bietet Anwendungstests für spezifische Gebäudetypen an.

F: Kann das Display unabhängig vom Radarhost betrieben werden?

A: Ja. Das 8-Zoll-Display- und Steuerterminal wiegt höchstens 1 kg und kommuniziert drahtlos mit dem Radarhost über mindestens 20 m bei Sichtverbindung. So können Teammitglieder Zielinformationen aus einer geschützten Position abrufen, während das Radar an der Wand bleibt.

F: Wie zuverlässig sind die Alarme in einer verschmutzten Umgebung?

A: Algorithmen zur Störsignalunterdrückung und Zielerkennung gewährleisten eine Erkennungswahrscheinlichkeit für menschliche Ziele von mindestens 90 % und eine Fehlalarmrate von maximal 10 %. Bewegte Ziele werden typischerweise innerhalb von 5 s, stehende Ziele innerhalb von 10 s gemeldet.

F: Welchen Umweltschutz bietet das Gerät, und was ist im Lieferumfang enthalten?

A: Das Gerät ist nach IP55 (staubgeschützt, strahlwassergeschützt) zertifiziert, verfügt über stoßdämpfende Panzerung und eine breite Temperaturtoleranz. Zum Standardumfang gehören das Radargerät mit integrierter Batterie, ein 8-Zoll-Terminal, ein Stativ, ein robustes Transportkoffer, eine Ersatzbatterie sowie ein Ladegerät.

F: Ist das TWR-III für den Export verfügbar, und kann es unter unserer eigenen Marke geliefert werden?

A: Ja. LSJ Technology liefert das TWR-III weltweit an Kunden aus den Bereichen Verteidigung, Polizei und Rettungsdienst und unterstützt OEM-/ODM-Branding. Wenden Sie sich an das LSJ-Exportteam für Konfiguration, Lieferzeit, Exportdokumentation und Händlerpreise.

Technische Daten des LSJ TWR-III

Kernparameter des LSJ TWR-III-3D-Durchwand-Radar-Lebensdetektors. Alle Angaben stammen von Herstellersichttests an Beton- und Vollziegelmauerwerk; die Leistung variiert je nach Wanddicke und -aufbau.

Hinweis: Die Erfassungsreichweite wird anhand standardisierter Beton- und Vollziegelmauerwerkswände gemessen und variiert je nach Wanddicke, Bewehrungsdichte und innerer Verschmutzung. Wenden Sie sich an LSJ Technology für Anwendungstests an Ihrer spezifischen Wandart.
