Топлинна камера E310Plus

LSJ E310 Plus ръчен термичен визуализатор — виждайте топлината, откривайте дефекти преди повреда

Пазарът LSJ E310 Plus е компактен, с форма на пистолетна дръжка портативна термична камера за имагининг предназначен за индустриално поддръжка и аварийни спасителни операции. Комбинира инфрачервен детектор 256×192 (NETD 50 mK, 25 Hz) с видимосветлина камера от 2 МР, измерва температури в диапазона от –20 °C до 650 °C с точност ±2 °C / ±2 % и се доставя в IP67, корпус, тестван за падане от 2 м, с тегло не повече от 460 г техниците по поддръжка, монтажниците на климатични инсталации, електротехническите инспектори и пожарникарите използват E310 Plus за локализиране на прегряващи компоненти, скрити течове, огнища на пожари и оцелели в дим — в реално време.

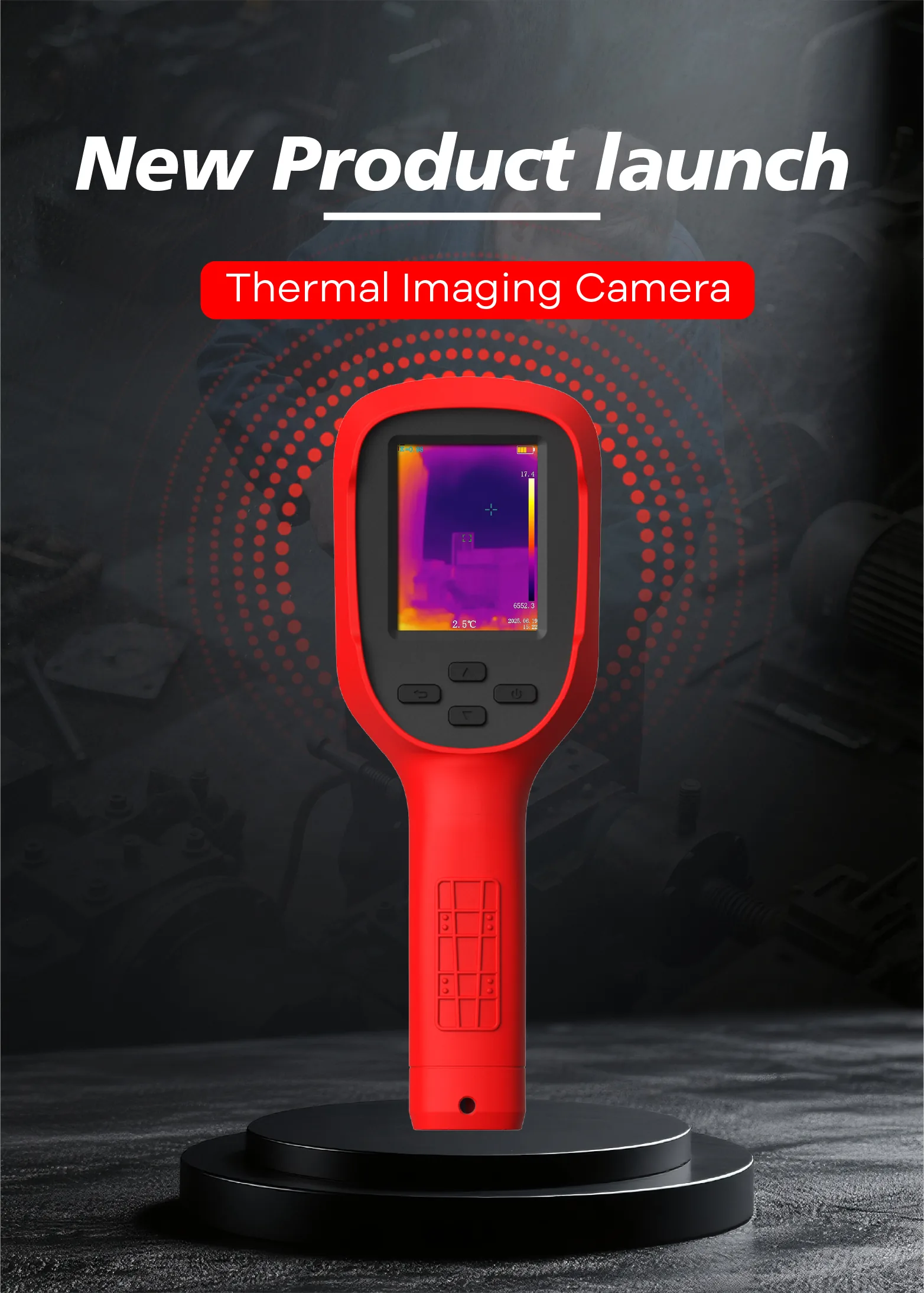

Фигура: Ръчната топлинна камера LSJ E310 Plus, готова за незабавна едноръчна употреба.

Проблемите, които E310 Plus решава

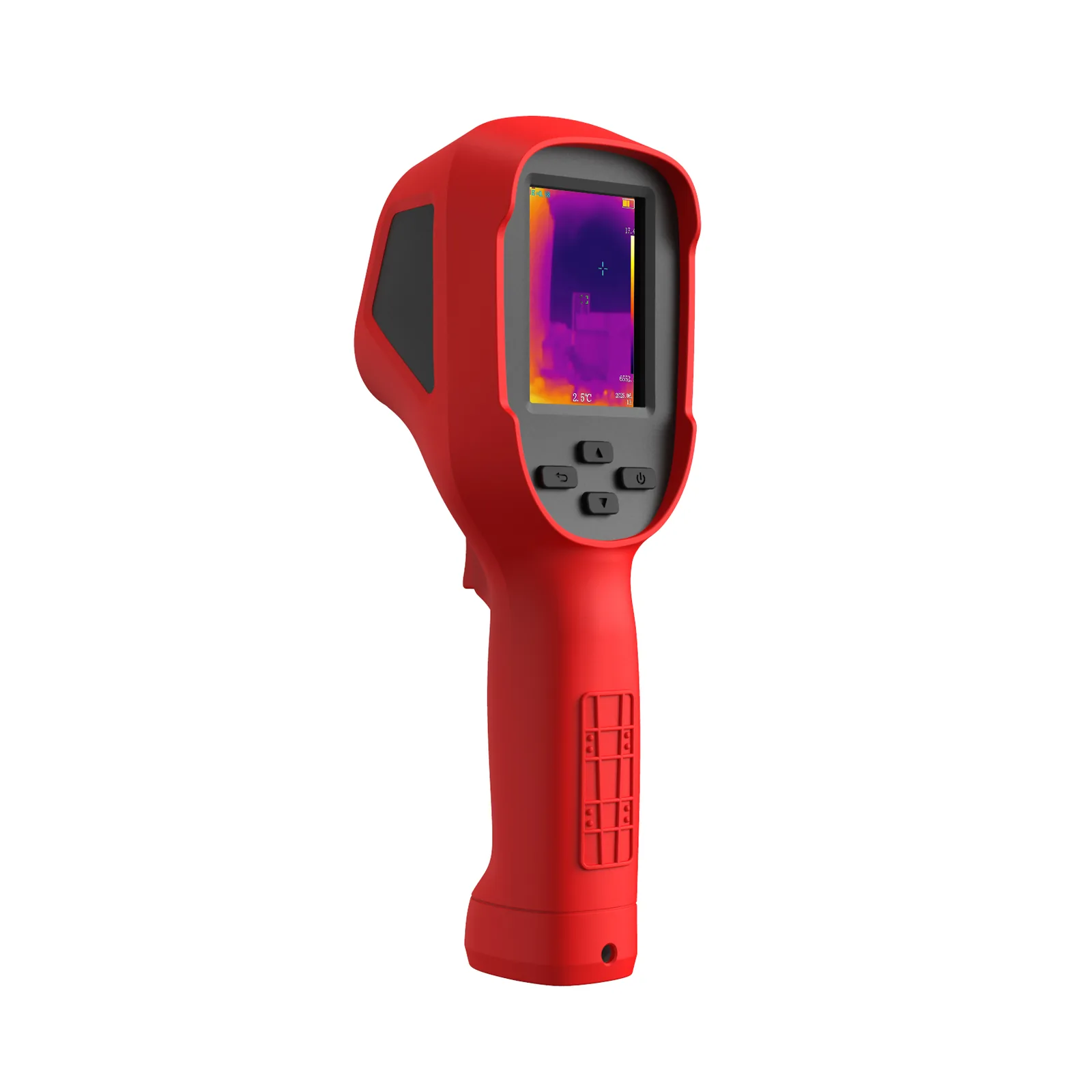

Фигура: Ергономичният модел E310 Plus с форма на пистолет тежи не повече от 460 г, има ярък екран и четириклавишна контролна панел, удобна за използване с ръкавици.

Топлинна детайлизация, на която можете да разчитате: 256 × 192 при 25 Hz

E310 Plus измерва температурата в рамките на 49 152 точки за измерване чрез обектив с дълги вълни от 8–14 µm. Топлинната чувствителност 50 мК различава температурни разлики от само 0,05 °C, докато честотата на кадрите е 25 Hz поддържа изображението гладко при преместване над ключови елементи, двигатели или тръбопроводи. Автоматичната обработка на контурите подчертава ръбовете на целевите обекти и маркери за студени/горещи точки се фокусират върху и следват най-студената и най-горещата точка в кадъра.

• иЧ резолюция 256×192 , широко поле на зрение 55°×40°, обектив с фокусно разстояние 1,35 мм
• Повече от 8 палитри — Желязо, Лава, Дъга, Висока насыщеност, Бяло топло, Черно топло и други
• цифрова увеличителна функция 1×–4× за подробен оглед на малки компоненти

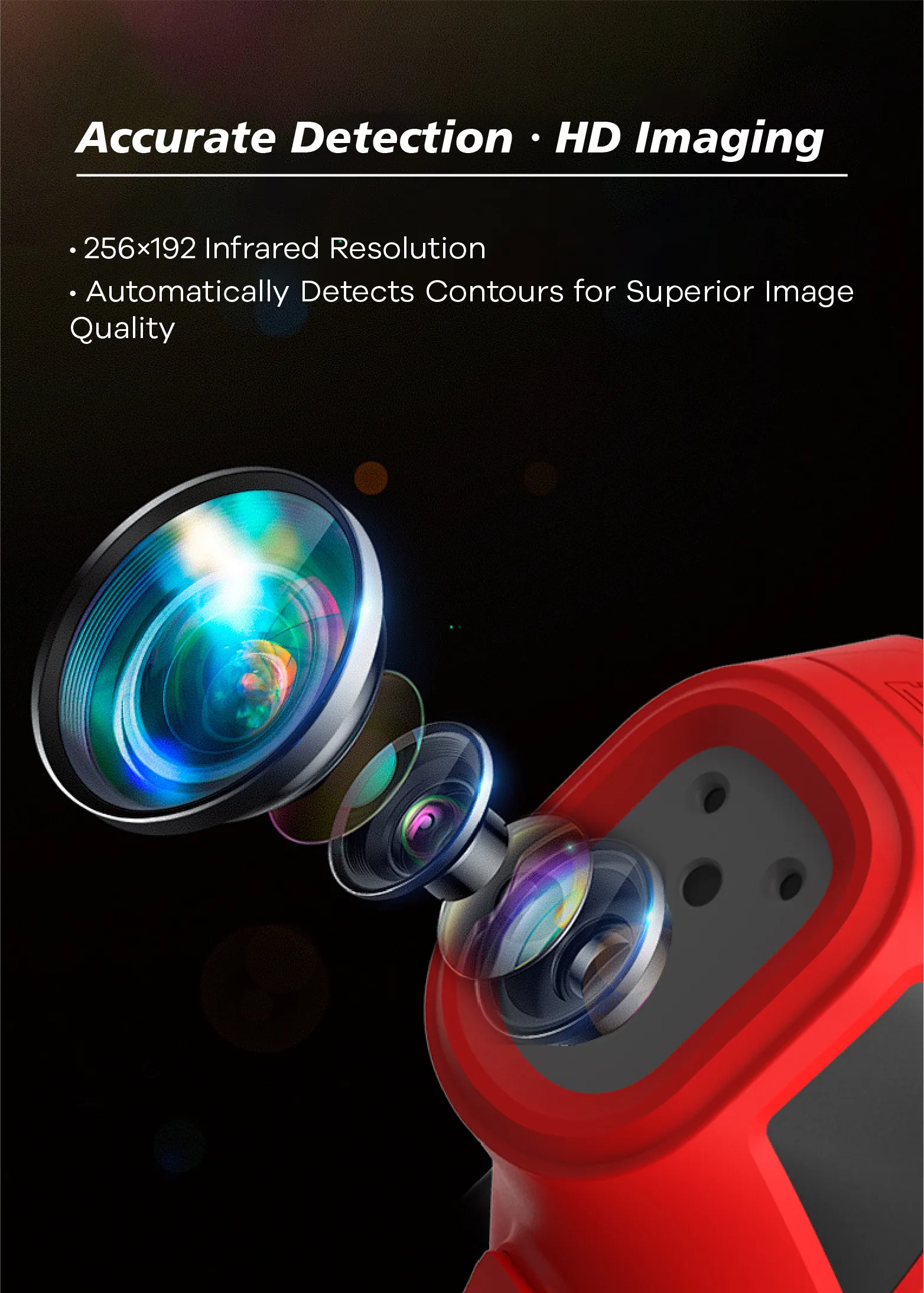

Фигура: Двойният оптичен модул E310 Plus — ИЧ детектор с дълги вълни и резолюция 256×192 с автоматично разпознаване на контури за ясни термични изображения с висок контраст.

2,8-инчов дисплей и двойна инфрачервена + видима визуализация

Ярък 2,8-инчов TFT-LCD дисплей (640×480, 25 Hz) показва живо топлинно видео с максимални, минимални и централни температури на екрана. Превключвайте между инфрачервен, видим и комбиниран режим от 2 МР видима камера за точно локализиране на горещата точка върху физическото оборудване — полезно при тъмни тавански пространства, машинни зали и подстанции.

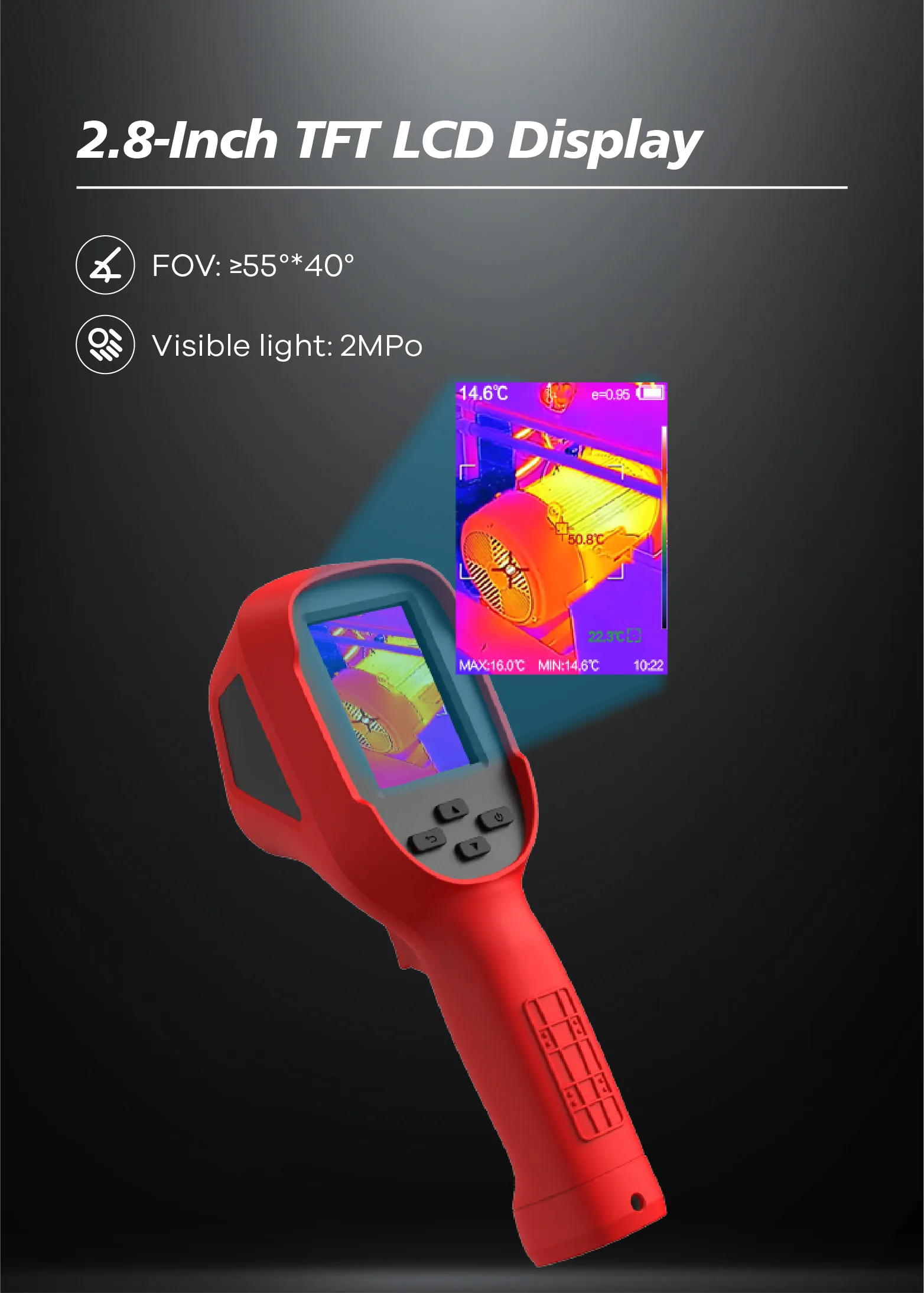

Фигура: 2,8-инчовият дисплей с резолюция 640×480 показва живи максимални/минимални температури в рамките на ъгъл на обхващане 55°×40°.

Шест функции, готови за полева употреба, в една ръка

Всеки помощен инструмент за инспекции е вграден: светодиоден фенер Светодиодна работна лампа за тъмни шкафове, един лазерен указател за маркиране на измерената точка, цифрова увеличителна функция 1×–4× , автоматично проследяване на горещи точки , температура сигнална тревога и Wi-Fi предаване на изображение. Менюто с поддръжка на множество езици и избираеми единици °C/°F отговарят на нуждите на международни екипи.

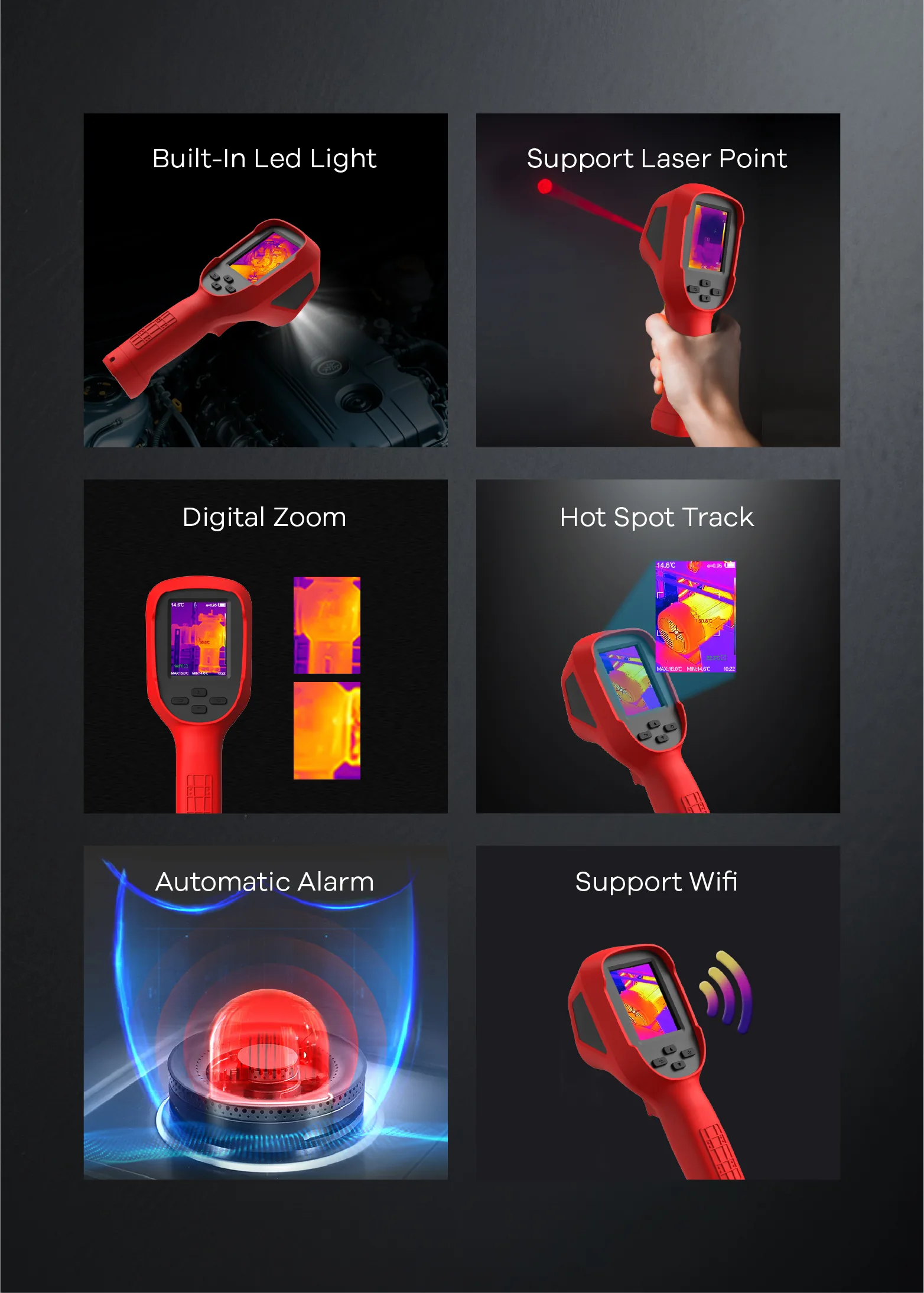

Фигура: Вградена LED светлина, лазерен указател, цифрово увеличение, проследяване на горещи точки, автоматично предупреждение и Wi-Fi — шест функции в едно устройство.

Една камера, от -20 °C до 650 °C

Благодарение на автоматичното превключване на обхвата E310 Plus обхваща замръзнали външни тръби и рефрижерационни линии от едната страна и горещи двигатели, изпускателни системи, пещи и електрически шини от другата — един-единствен от –20 °C до 650 °C обхват на измерване с точност +/-2 °C при температури под 100 °C и +/-2 % от показанията при температури над 100 °C няма нужда да се носят отделни инфрачервени камери за ниски и високи температури по маршрута.

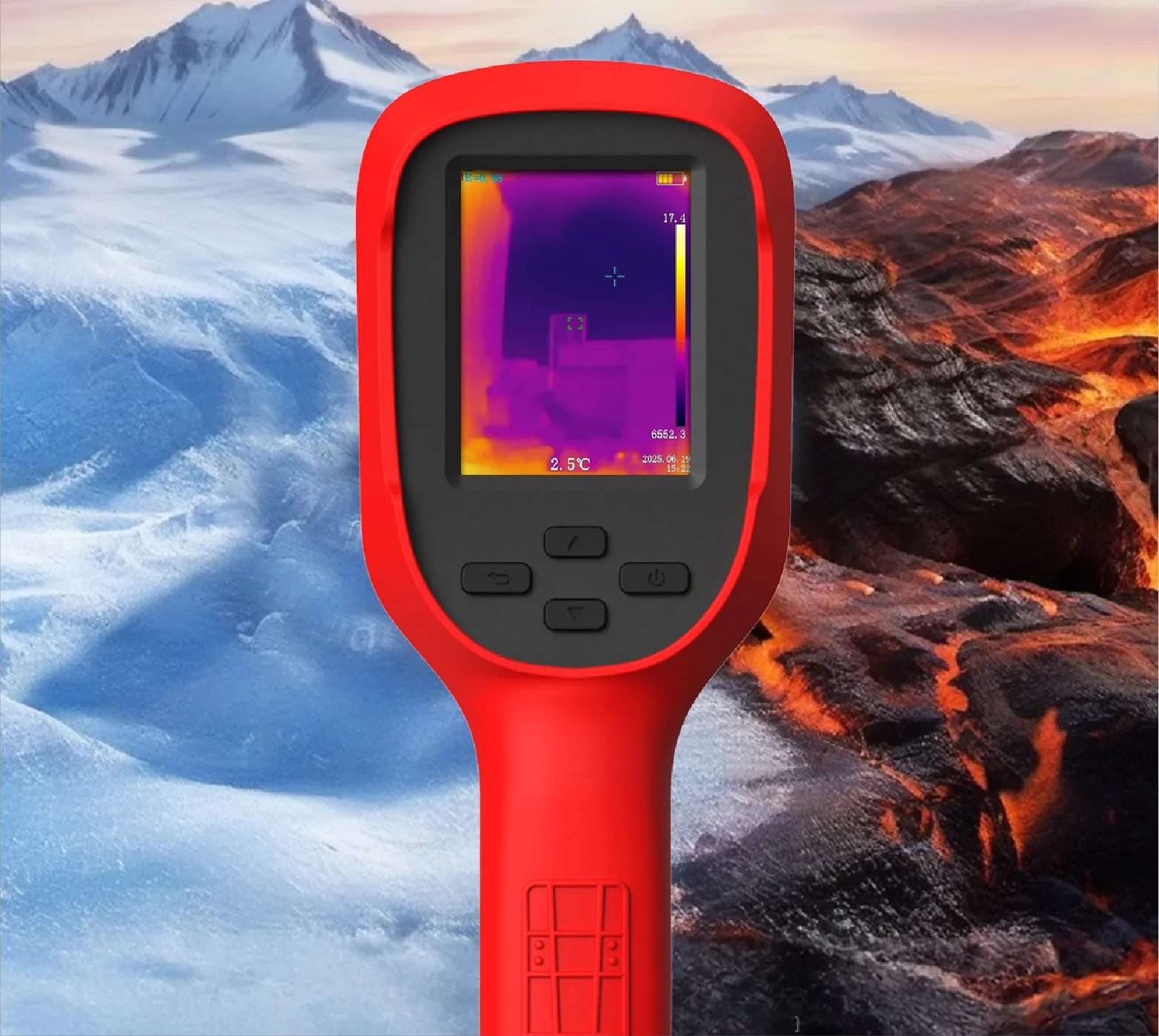

Изображение: Една камера обхваща замръзнали тръбопроводи и високотемпературни машини в целия диапазон от –20 °C до 650 °C.

Никога не пропускайте прага на прегряване

Задайте ръчно горен и долен температурен праг или оставете камерата да ги избере автоматично. Когато целта премине границата, E310 Plus активира мигащ LED индикатор, предупреждение на екрана и звуков сигнал — аудиовизуална система за сигурност по време на сканиране на панели, проверка на лагери и търсене на пожарища, когато операторът не може непрекъснато да следи екрана.

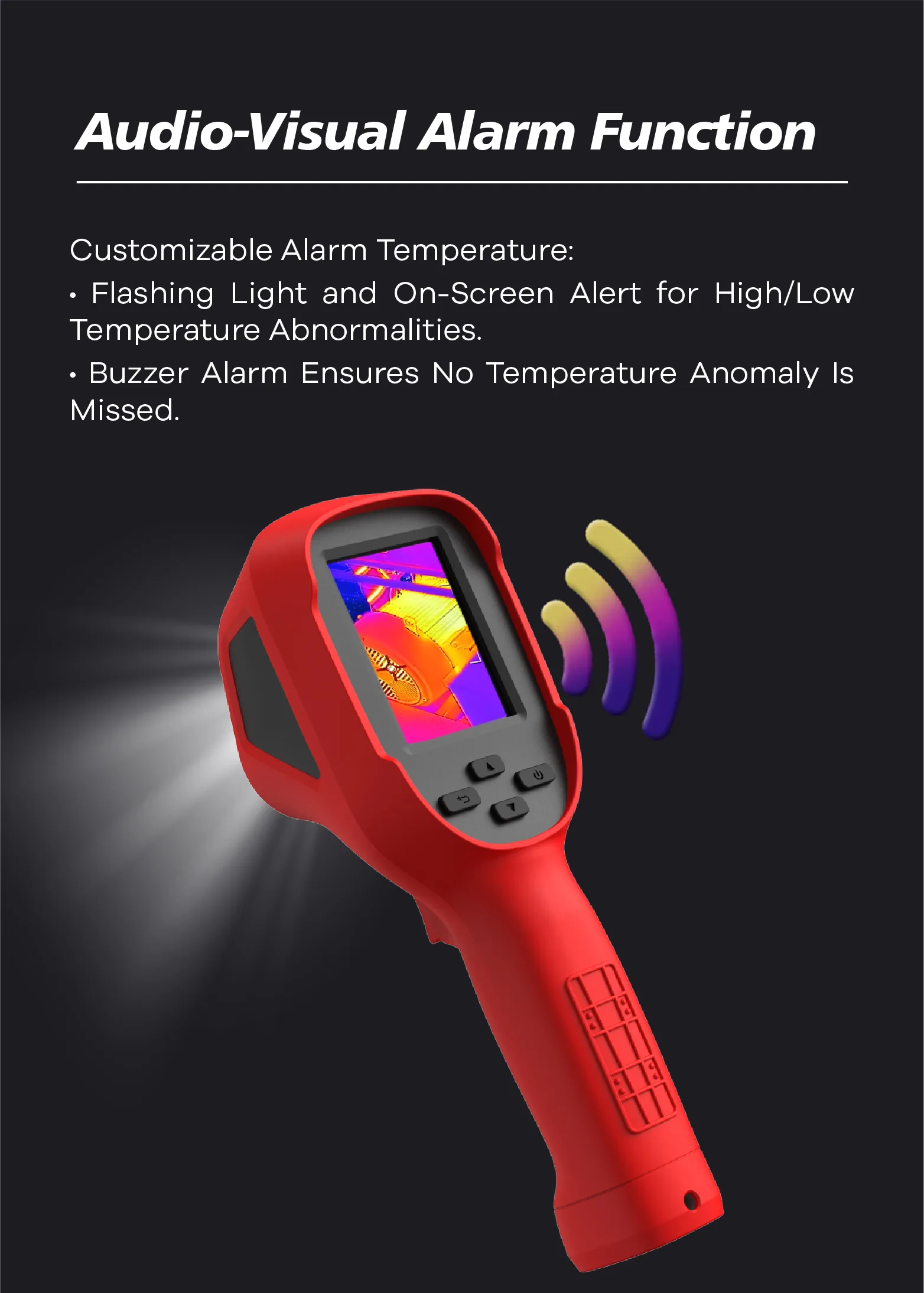

Изображение: Персонализирани аларми за висока/ниска температура комбинират мигащ LED индикатор, предупреждение на екрана и звуков сигнал, за да не бъде пропусната никаква аномалия.

Снемане, предаване и подготвяне на доклад за минути

Всяка термограма се записва в плъг-енд-плей SD карта (вътрешна памет с опции от 4 GB до 128 GB) и може да се предава в реално време чрез Wi-Fi към смартфон или лаптоп. Работният процес за анализ включва поддръжка на спот-метри, температурни профили, 3D топлинни карти и експорт на данни, превръщайки полевата снимка в доклад за поддръжка с приложени доказателства. Зареждането и прехвърлянето на файлове се извършват чрез един и същ интерфейс. USB Type-C порт.

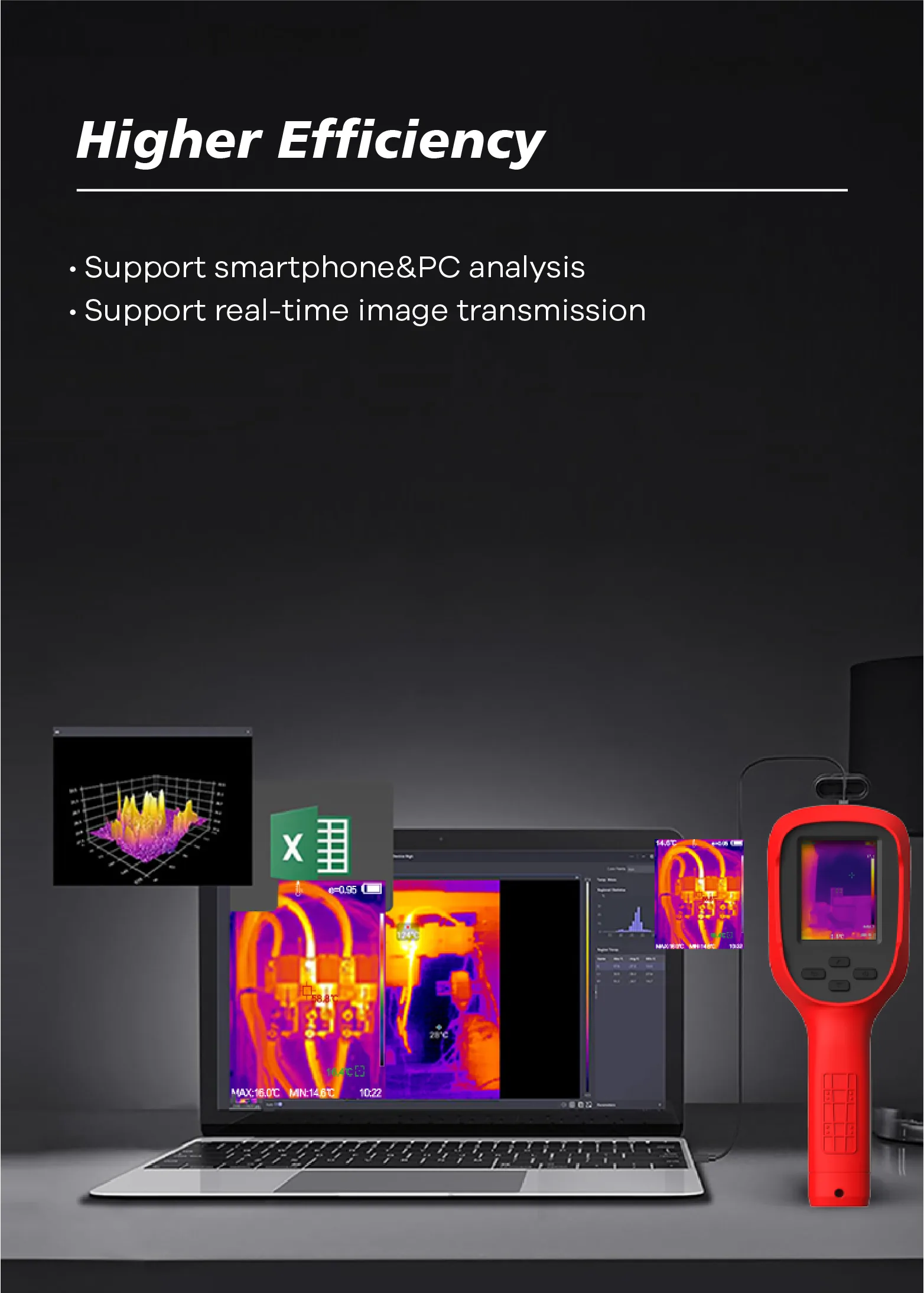

Фигура: Предаване в реално време чрез Wi-Fi изпраща топлинни изображения към аналитичните инструменти за ПК и смартфон за незабавно съставяне на доклад.

Издръжлив източник на енергия за цели работни смени

Презаредимият литиево-йонен аккумулатор осигурява повече от 5 часа работа — обикновено 5–6 часа — от едно зареждане, което е достатъчно за цялата инспекционна маршрута; между задачите се използва бързо зареждане чрез USB Type-C.

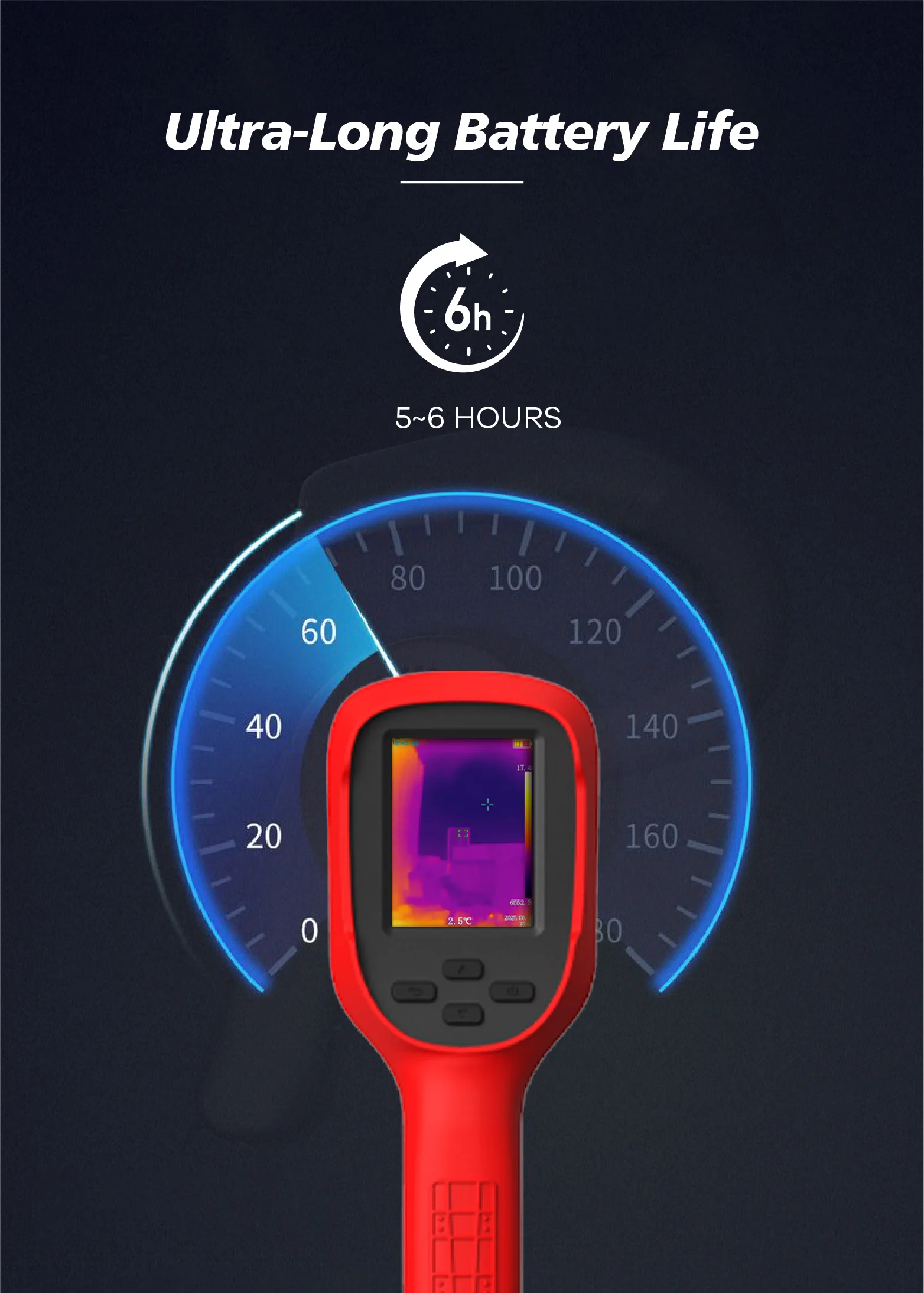

Фигура: 5–6 часа непрекъснати топлинни инспекции на едно зареждане, възстановявани чрез USB Type-C.

Проектиран за сурови среди:

Места, където работи LSJ E310 Plus

Един имаджър обслужва целия комплект за поддръжка и спасяване: електрически и верижни тестове (разпределителни табла, терминали, прекомерни натоварвания), индустриален инспекционен контрол (електродвигатели, помпи, лагери, транспортьори), Отопление, вентилация и климатизация (HVAC) и рефрижерация ,откриване на течове във водопроводни и подови отоплителни системи ,диагностика на автомобили и проучвания на загубата на топлина в сгради , наред с пожарната охрана, търсенето на дим, спасителните операции при земетресения и обрушвания в тунели.

Фигура: Шест документирани приложения на E310 Plus — откриване на течове, климатични системи, автомобилна индустрия, промишленост, електрически инсталации и инспекции на сгради.

Климатични системи, водопровод и откриване на скрити течове

Заровени подови отоплителни контури, запушени радиатори и скрити тръбни течове се проявяват като температурни аномалии по стените, подовете и таваните. E310 Plus проследява целия тръбен маршрут без разрушаване, така че водопроводчиците и техниците по климатични системи могат да отбележат мястото за поправка преди да отворят която и да е повърхност.

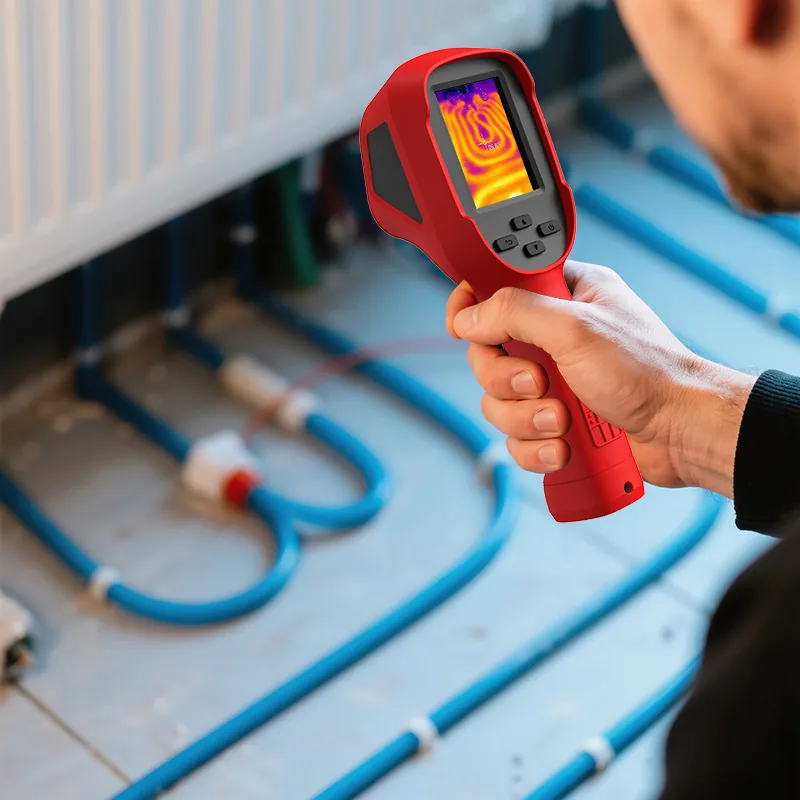

Фигура: Проследяване на подови отоплителни контури и скрити водопроводни течове с термичния режим на E310 Plus.

Пожарна охрана, търсене на дим и спасителни операции

При гъст дим, мрак или обрушените конструкции, където невъоръженото око не може да види, E310 Plus показва местата на пламъците, разпространението на топлината през стените и топлинната сянка на затворени хора. Запечатаният корпус с клас IP67 е сертифициран за краткотрайно излагане на висока околна температура — поне 30 минути при 80 °C, 10 минути при 120 °C и 5 минути при 260 °C — а LED-светлината, лазерният указател и звуковият сигнал подпомагат бързи операции за търсене, при които ръцете са заети.

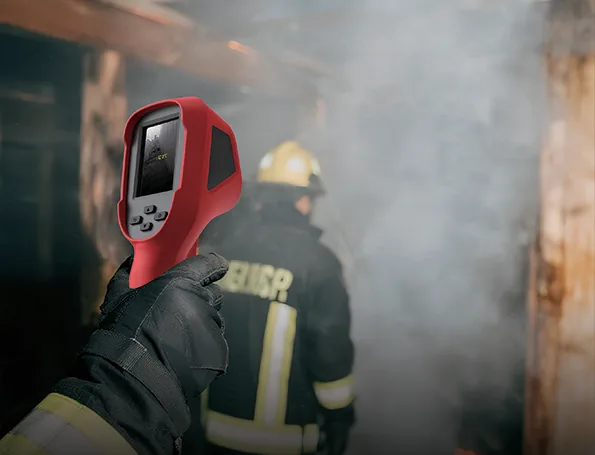

Изображение: Пожарникари използват E310 Plus за навигация в задимени сгради, за локализиране на източника на пожара и за насочване на операциите по търсене и спасяване.

Произведено от LSJ: Производство в мащаб, сертифицирано от SGS

LSJ проектира и произвежда професионални инструменти за спасяване и инспекция в Сертифицирана от SGS производствена база с дневен капацитет от 700–1000 единици , подкрепена от собствени линии за сглобяване, калибриране, електрически изпитания и контрол на качеството. Дистрибуторите, фирмите за наемане на оборудване и екипите за набавки на пожарните служби могат да разчитат на последователно високо качество на производството, стабилно доставяне и бързо реагиращи OEM/ODM услуги.

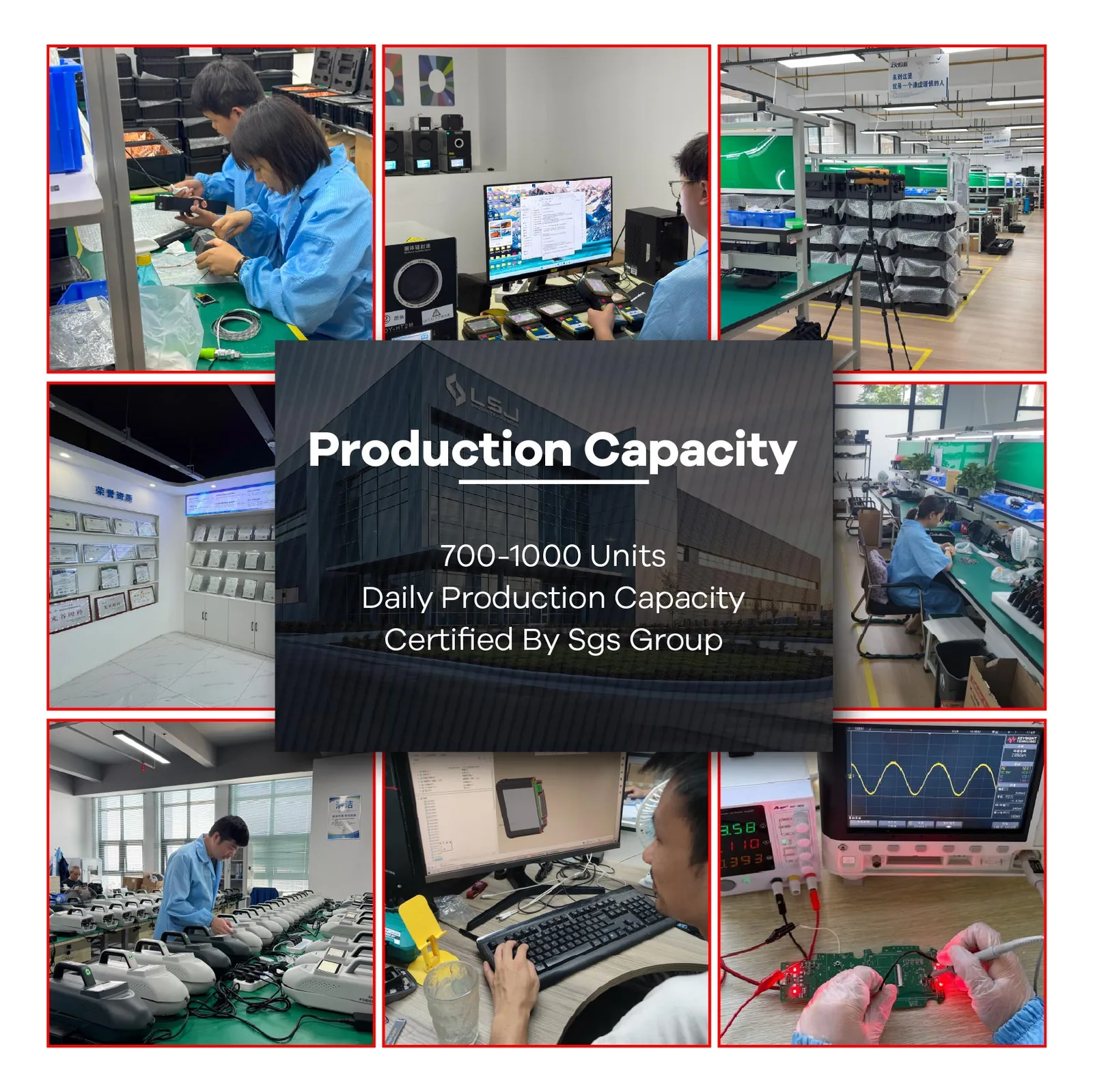

Изображение: Сертифицираната от SGS производствена база на LSJ — линии за сглобяване, калибриране и контрол на качеството, произвеждащи 700–1000 единици на ден.

Често задавани въпроси

В: В кой температурен диапазон измерва LSJ E310 Plus?

О: Измерва от от –20 °C до 650 °C с автоматично превключване на обхвата. Точността е ±2 °C за обекти с температура до 100 °C и ±2 % от показанието при температури над 100 °C.

В: Каква е топлинната резолюция и техническата спецификация на сензора?

О: E310 Plus използва 256×192детектор за далечна инфрачервена област (8–14 µm) с 50 mK NETD ,ъгъл на обхвата 55° × 40° , обектив с фокусно разстояние 1,35 mm, 25 Hz честота на кадрите, цифрово увеличение 1×–4× и допълнително 2 МР камера за видима светлина .

В: Може ли да се използва при пожарогасене и в среда с висока температура?

О: Да. Работи при температури на околната среда от –20 °C до 60 °C и е валидирана за краткотрайно излагане на ≥30 мин при 80 °C, ≥10 мин при 120 °C и ≥5 мин при 260 °C . Корпусът е уплътнен според стандарт IP67 и издържа тест за свободно падане от височина 2 м.

В: Колко дълго трае зарядът на батерията и как се зарежда?

А: Възстановяемата му литиево-йонна батерия е оценена за повече от 5 часа непрекъснато използване (обикновено 5–6 часа) и се зарежда чрез стандартен USB Type-C порт.

В: Как се съхраняват и споделят термичните изображения?

А: Изображенията се записват в плъг-енд-плей SD карта с вътрешни варианти на памет от 4, 8, 16, 32, 64 и 128 ГБ и могат да се предават в реално време чрез Wi-Fi към софтуер за анализ на смартфон или персонален компютър за подготвяне на доклади.

В: В кои индустрии и приложения се използва E310 Plus?

А: Инспекция на електрически инсталации и вериги, инспекция на промишлени машини и електродвигатели, сервиз на климатични и хладилни системи, диагностика на течове на вода и подови отоплителни системи, автомобилна инспекция и проучвания на загуба на топлина в сгради, както и пожарогасене, търсене в дим, нощно търсене, спасителни операции при земетресения и спасяване при обрушване на тунели.

В: Как работи алармата за температура?

А: Автоматичните маркери за най-горещи и най-студени точки проследяват най-високата и най-ниската температура на екрана, а конфигурируемите горни/долни прагове активират мигащ LED индикатор, предупреждение на екрана и звуков сигнал праговете могат да се задават ръчно или да се присвояват автоматично.

В: Кой произвежда E310 Plus и може ли да се осигури поддръжка за поръчки в големи обеми?

О: E310 Plus е проектиран и произвеждан от LSJ в сертифицирана от SGS фабрика, която произвежда 700–1000 единици на ден и поддържа дистрибутори и B2B поръчки в големи обеми с възможности за OEM/ODM. Свържете се с LSJ за индивидуално предложение, адаптирано към вашия пазар.

Термична камера LSJ E310 Plus — Технически спецификации

Пълен параметричен лист за ръчния инфрачервен термичен имажър LSJ E310 Plus. Всички стойности са фабрични спецификации.
