Càmera tèrmica E310Plus

Càmera d’imatges tèrmiques manual LSJ E310 Plus — Veieu la calor, detecteu fallades abans que es produeixi la fallada

La LSJ E310 Plus és una càmera compacta amb mànec de pistola càmera d'imatge tèrmica portàtil dissenyada per a manteniment industrial i rescat d’emergència. Combina un detector infraroig de 256 × 192 píxels (NETD de 50 mK, 25 Hz) amb una càmera de llum visible de 2 MP, mesura temperatures de -20 °C a 650 °C amb una precisió de ±2 °C o ±2 %, i ve empaquetada en un Carcaça amb certificació IP67 i resistència a caigudes de 2 m, que pesa com a màxim 460 g tècnics de manteniment, instal·ladors de climatització, inspectors elèctrics i bombers utilitzen l’E310 Plus per localitzar components sobrecalentats, fuites ocultes, focus d’incendis i supervivents ennuvolats per fum — en temps real.

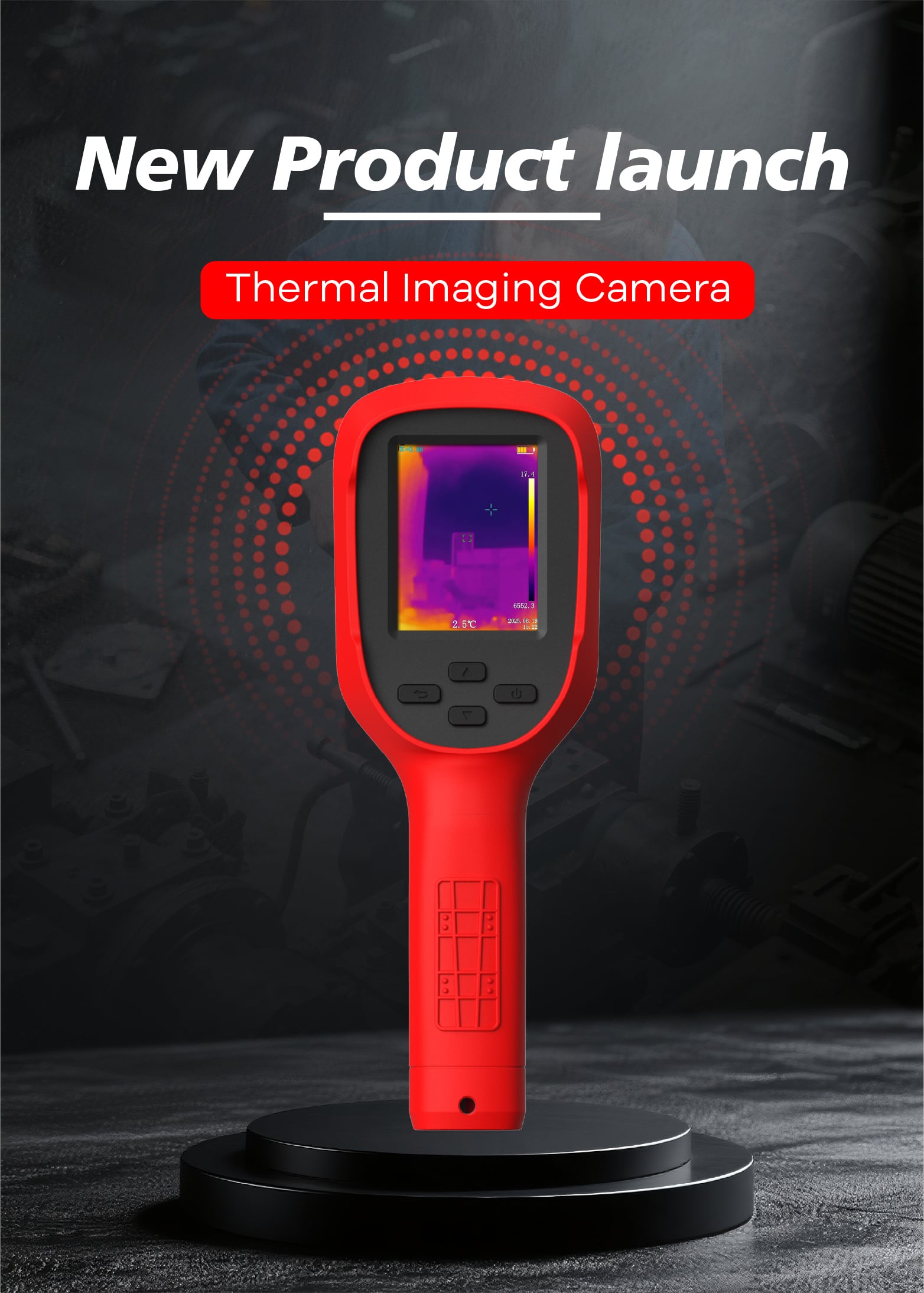

Figura: Càmera tèrmica manual LSJ E310 Plus, preparada per a una operació immediata amb una sola mà.

Els problemes que resol l’E310 Plus

Figura: L’E310 Plus ergonòmic amb forma de pistola pesa com a màxim 460 g, amb una pantalla brillant i un plafó de control de quatre tecles adaptat a guants.

Detall tèrmic en què podeu confiar: 256 × 192 a 25 Hz

L’E310 Plus captura temperatures en 49.152 punts de mesura mitjançant una lent d’ona llarga de 8–14 µm. Una sensibilitat tèrmica de 50 mK distingeix diferències de temperatura tan petites com 0,05 °C, mentre que la freqüència de quadres de 25 Hz manté la imatge fluida quan es fa un seguiment lateral sobre equipaments elèctrics, motors o canonades. El processament automàtic de contorns afilada les vores de l’objectiu i marcadors de punts freds/calents es fixen i segueixen els punts més freds i més calents de la escena.

• resolució IR de 256 × 192 , camp de visió ampli de 55° × 40°, lent de 1,35 mm
• Més de 8 paletes — Iron, Lava, Rainbow, High Color, White Hot, Black Hot i altres
• zoom digital de 1× a 4× per a la inspecció detallada de components petits

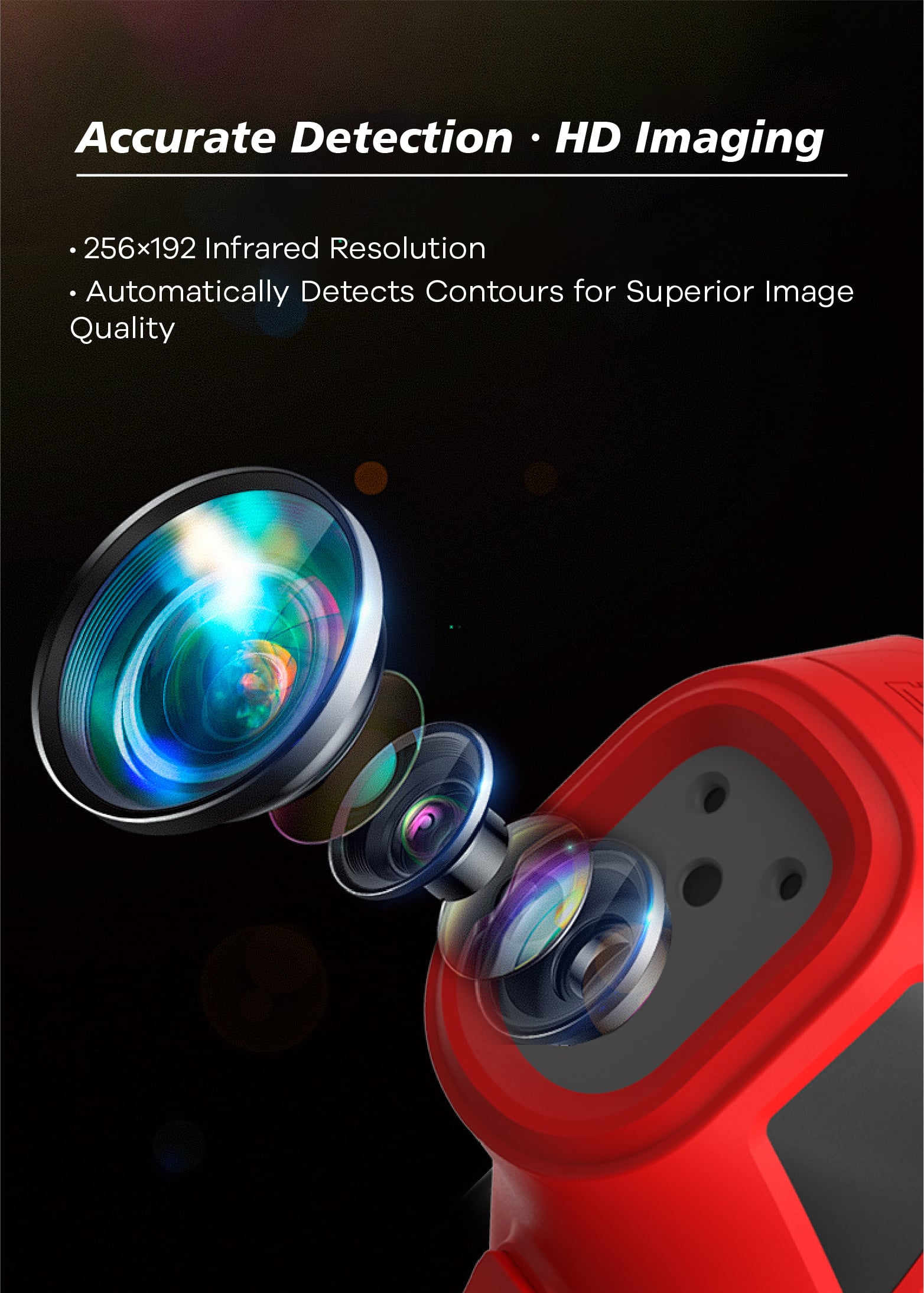

Figura: El mòdul òptic dual E310 Plus — un detector infraroig d’ona llarga de 256 × 192 amb detecció automàtica de contorns per a imatges tèrmiques nítides i de contrast elevat.

pantalla de 2,8 polzades i imatgeria IR + visible de doble mode

Una pantalla TFT-LCD de 2,8 polzades (640 × 480, 25 Hz) mostra en directe el vídeo tèrmic amb les temperatures màxima, mínima i del punt central superposades a la imatge. Canvieu entre les visualitzacions infraroig, de llum visible i combinada des de la càmera visible de 2 MP per localitzar amb precisió on es troba un punt calent sobre l’equipament físic — útil en espais tancats foscos com sostres falsos, sales mecàniques i subestacions.

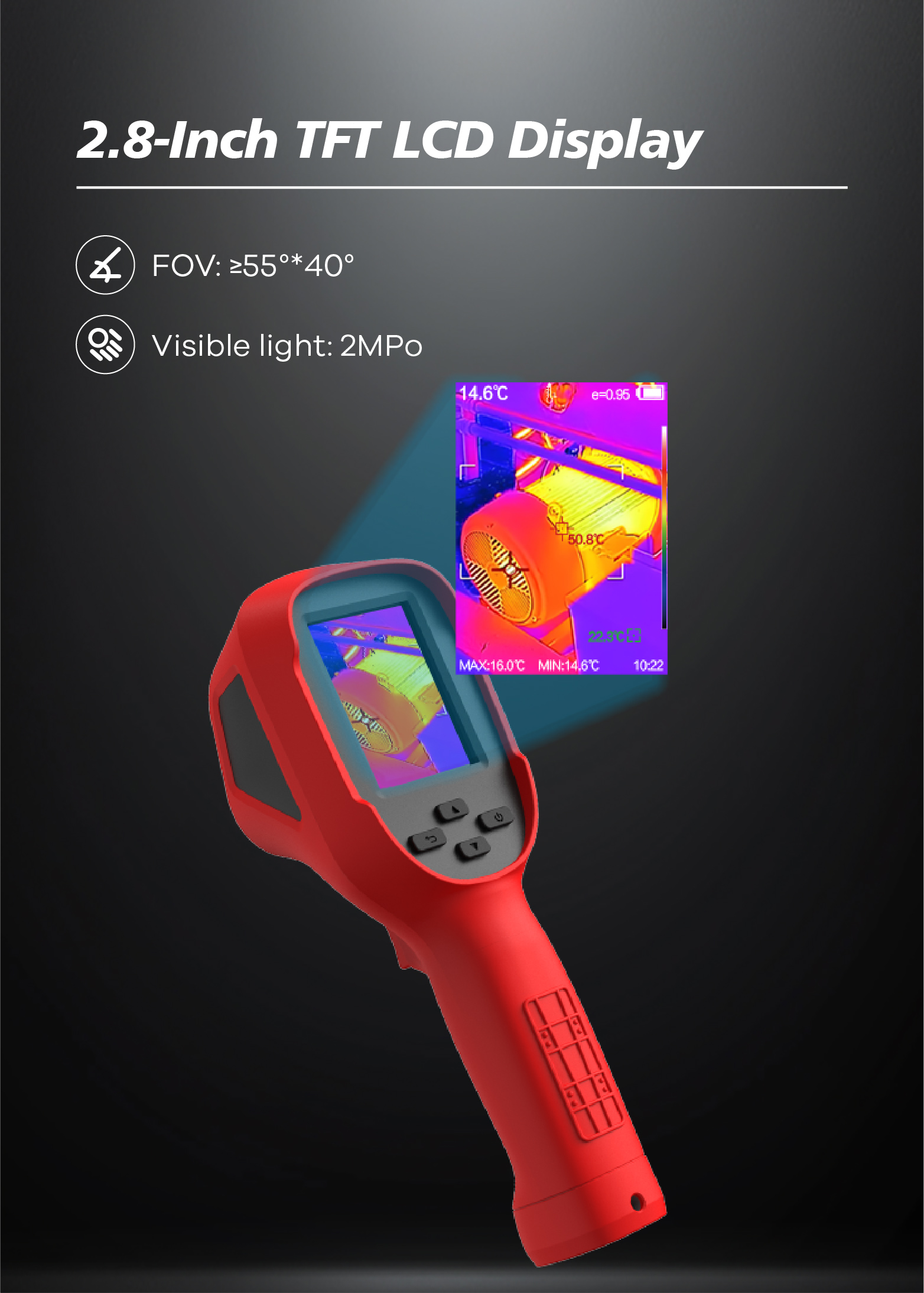

Figura: La pantalla de 2,8 polzades de resolució 640 × 480 mostra en directe les temperatures MÀX./MÍN. dins d’un camp de visió de 55° × 40°.

Sis funcions preparades per al terreny en una sola mà

Tota l’ajuda per a inspeccions està integrada: una Llum de treball LED per a armaris foscos, una punter làser per marcar l’emplaçament mesurat, zoom digital de 1× a 4× , automàtica seguiment del punt calent , una temperatura alarma i Wi-Fi transmissió d’imatges. El menú multilingüe i les unitats seleccionables °C/°F són adequades per a equips internacionals.

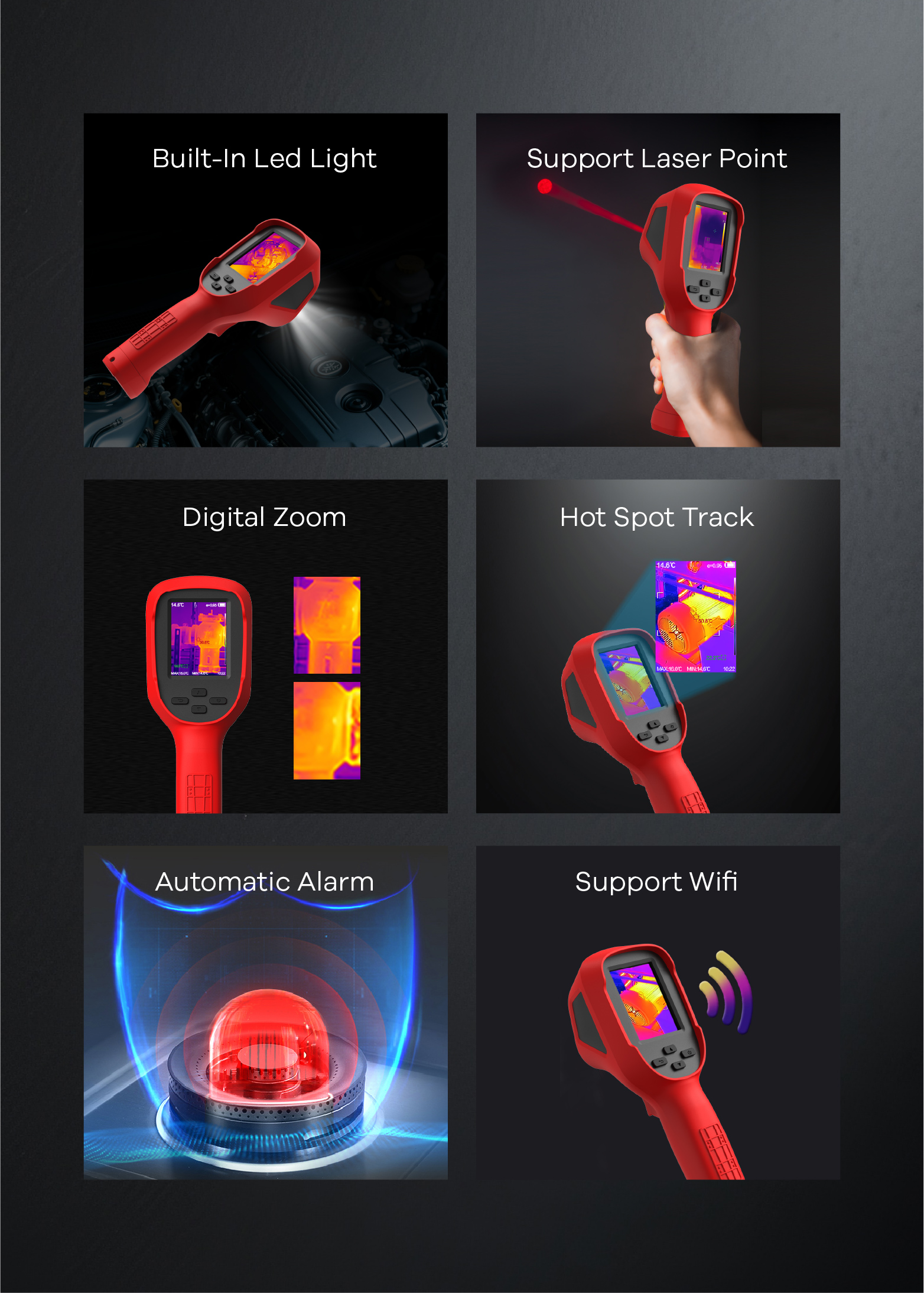

Figura: llum LED integrada, punter làser, zoom digital, seguiment del punt calent, avís automàtic i Wi-Fi — sis funcions en un sol dispositiu.

Una càmera, de -20 °C a 650 °C

Amb commutació automàtica de gamma, l’E310 Plus cobreix canonades exteriors congelades i línies de refrigeració a un extrem, i motors calents, tubs d’escapament, fornaces i barres conductores elèctriques a l’altre — una sola -20 °C a 650 °C interval de mesura amb una precisió de ±2 °C per sota dels 100 °C i ±2 % de la lectura per sobre dels 100 °C . No cal portar imatgers separats per a baixes i altes temperatures en una ruta.

Figura: Un sol imatger cobreix canonades congelades i maquinària d’alta temperatura en tot l’interval de -20 °C a 650 °C.

No us perdeu mai un llindar de sobrecalentament

Establiu manualment els llindars de temperatura alta i baixa, o deixeu que la càmera els triï automàticament. Quan un objectiu supera el límit, l’E310 Plus activa un LED intermitent, una alerta a la pantalla i un timbre — una xarxa de seguretat audiovisual durant les inspeccions de quadres, les comprovacions de coixinets i les cerques en escenes d’incendis, on l’operador no pot mirar contínuament la pantalla.

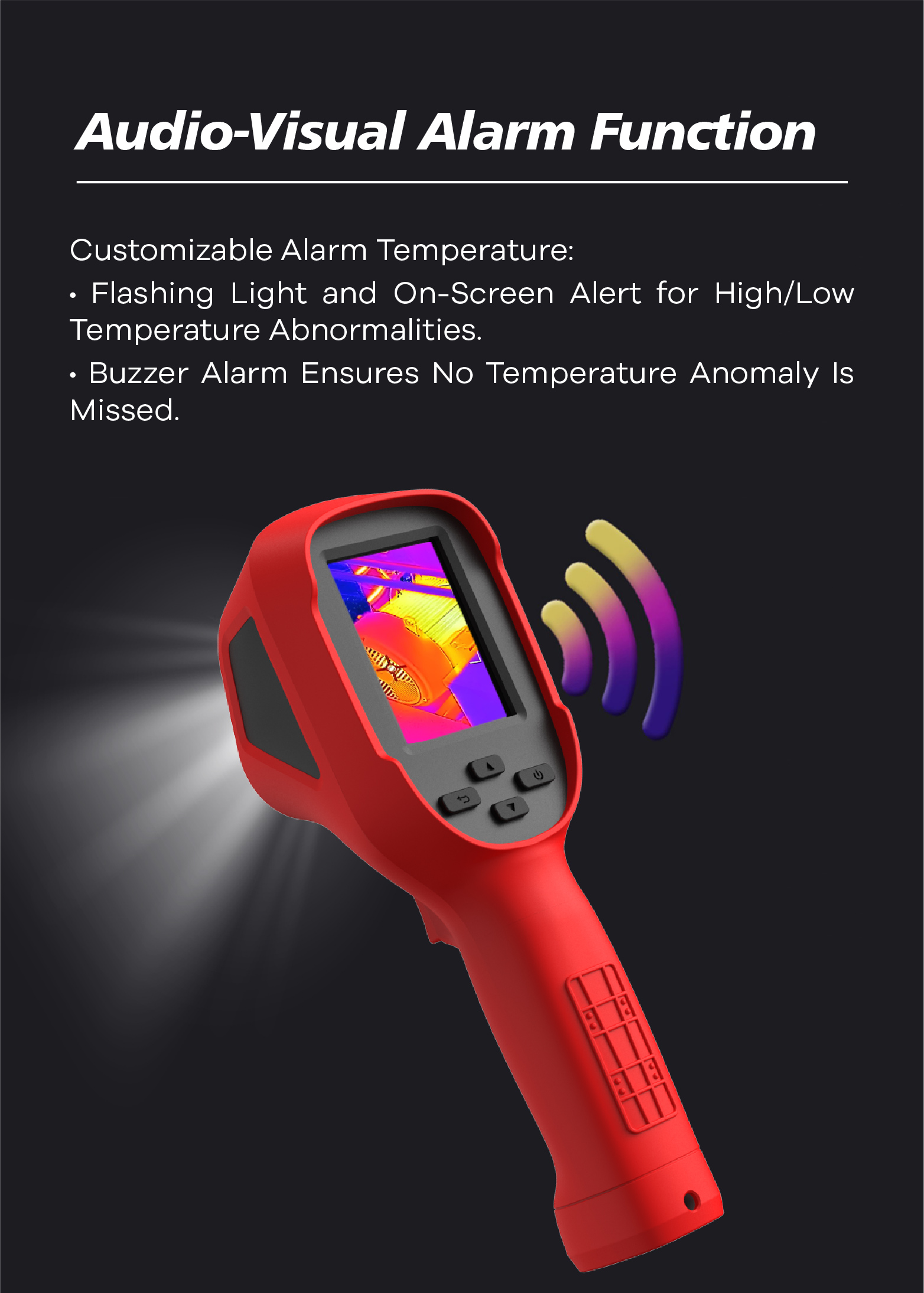

Figura: Les alarmes personalitzables de temperatura alta/baixa combinen un LED intermitent, una advertència a la pantalla i un timbre per assegurar-se que cap anomalia passi desapercebuda.

Captureu, transfereixeu i redacteu informes en minuts

Cada termograma s'emmagatzema en un dispositiu plug-and-play Targeta SD (opcions de memòria interna de 4 GB a 128 GB) i es pot transmetre en directe per Wi-Fi a un telèfon intel·ligent o un ordinador portàtil. El flux de treball d'anàlisi associat admet mesures puntuals, perfils de temperatura, mapes tèrmics 3D i exportació de dades, transformant una captura al camp en un informe de manteniment amb les proves adjuntes. La càrrega i la transferència de fitxers es realitzen mitjançant un sol USB Tipus-C port.

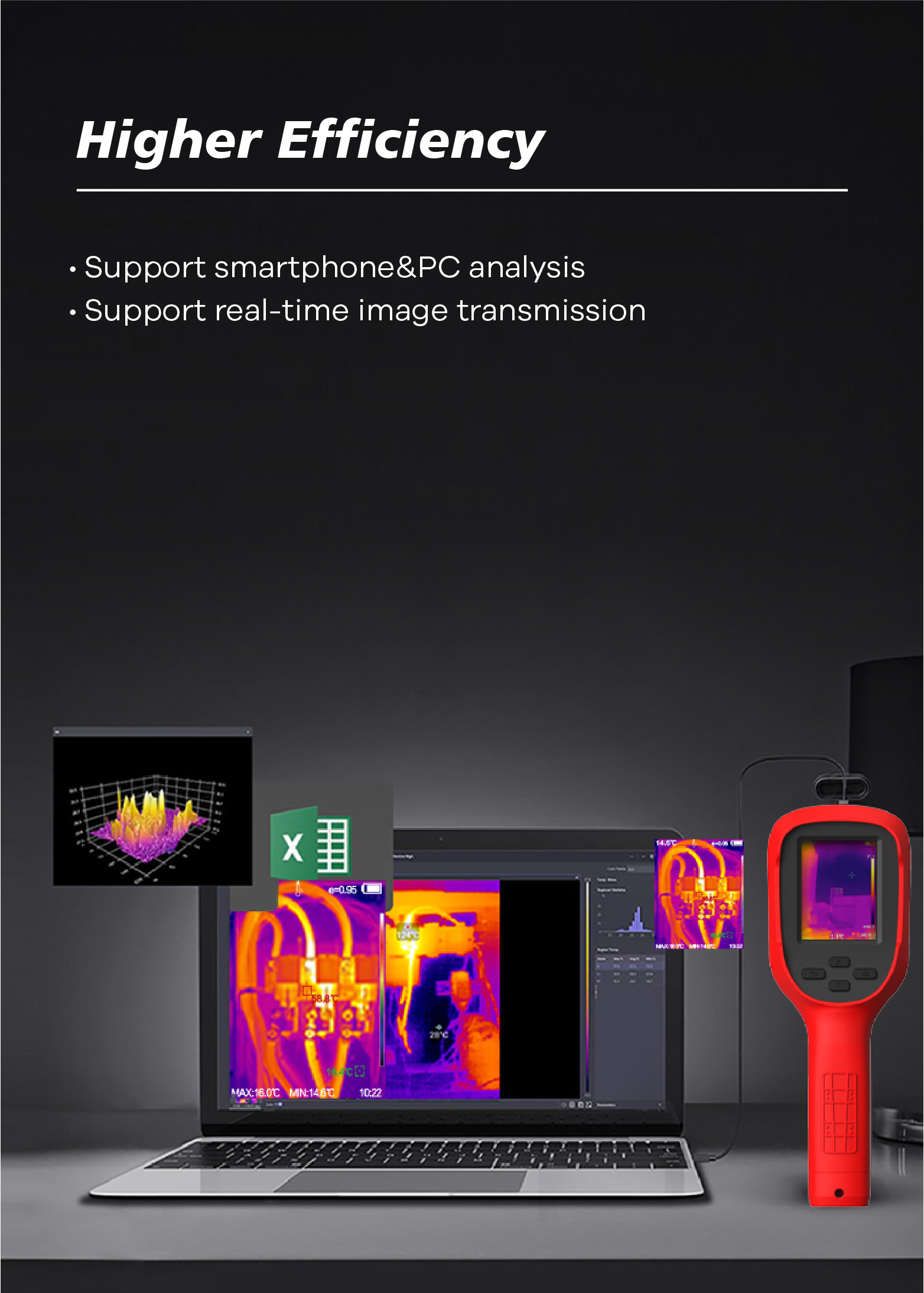

Figura: La transmissió Wi-Fi en temps real envia imatges tèrmiques a les eines d'anàlisi per PC i telèfon intel·ligent per a informes immediats.

Potència robusta per a torns complets

Una bateria recarregable de litio-ion proporciona més de 5 hores de funcionament —normalment entre 5 i 6 hores— amb una sola càrrega, prou per a una ruta d'inspecció completa, amb càrrega ràpida USB Type-C entre tasques.

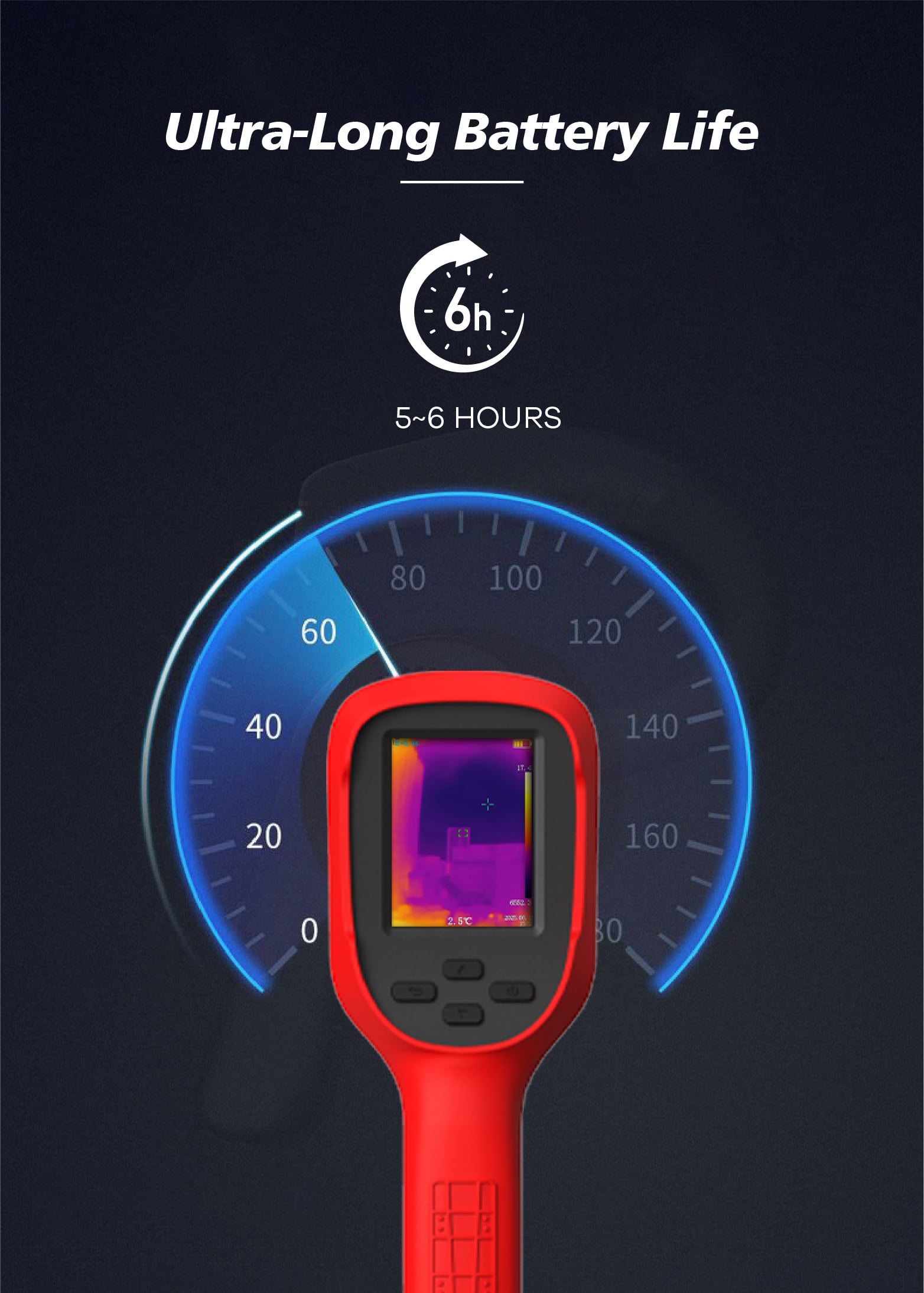

Figura: 5–6 hores d'inspecció tèrmica contínua per càrrega, restituïdes mitjançant USB Type-C.

Dissenyat per a entorns exigents:

On funciona el LSJ E310 Plus

Un sol imatger serveix per a tota una eina de manteniment i rescat: proves elèctriques i de circuits (taulers de commutació, terminals, sobrecàrregues), inspecció industrial (motores, bombes, rodaments, cintes transportadores), Climatització i refrigeració ,detecció de fuites d'aigua i de calefacció per sòl radiant ,diagnòstic automobilístic i inspeccions de pèrdues tèrmiques en edificis , a més de la lluita contra incendis, la cerca de fum, els rescat en cas de terratrèmols i el rescat en col·lapsos de túnels.

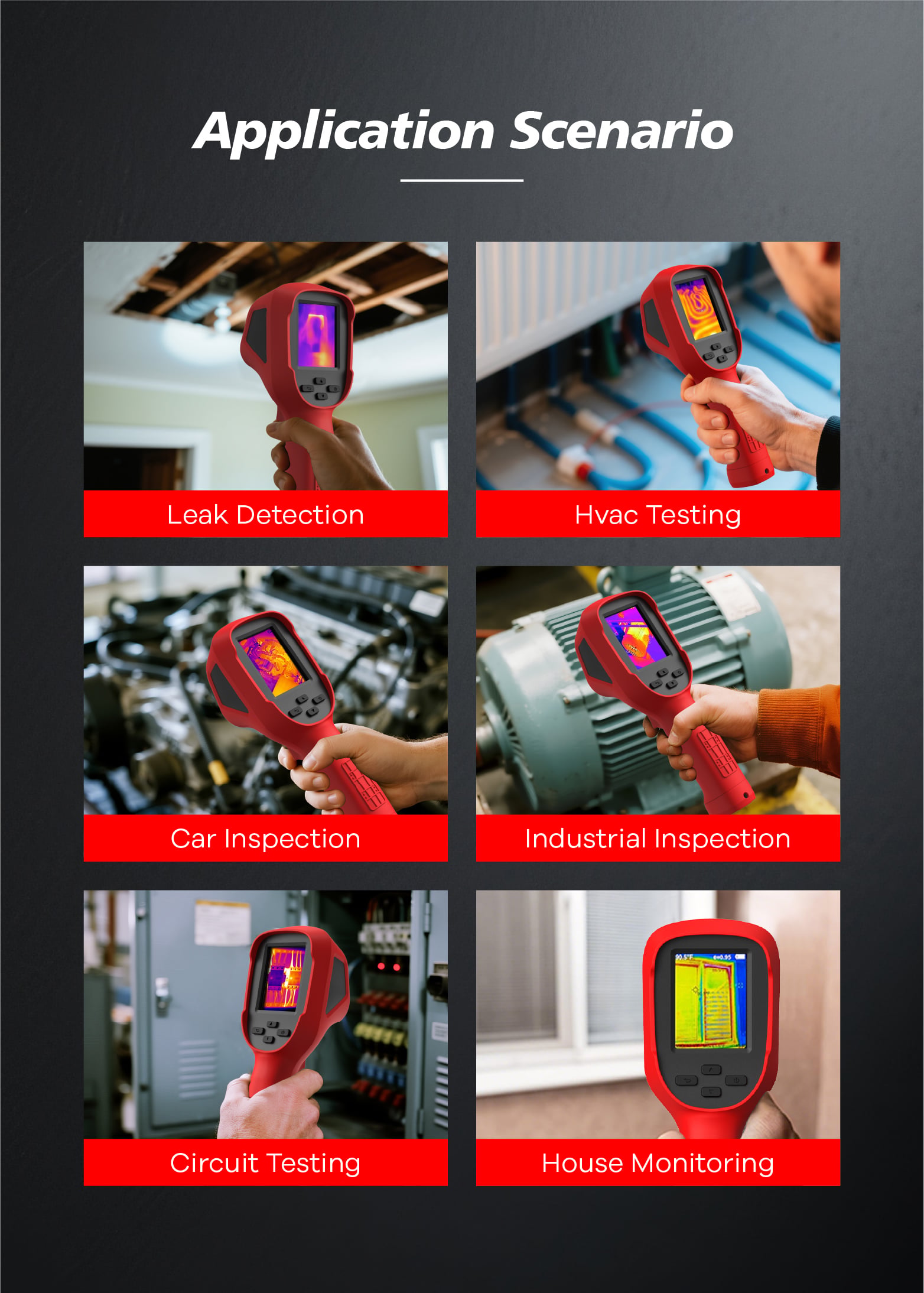

Figura: Sis aplicacions documentades de l'E310 Plus: detecció de fuites, HVAC, automoció, indústria, electricitat i inspecció d'edificis.

HVAC, instal·lacions de canoneries i detecció de fuites ocultes

Els circuits de calefacció per sòl radiant enterrats, els radiadors obstruïts i les fuites de canoneries amagades es mostren com a anomalies tèrmiques a les parets, sòls i sostres. L'E310 Plus traça tot el recorregut de les canoneries sense cap tipus d'intervenció destructiva, de manera que els instal·ladors de canoneries i tècnics HVAC poden marcar el punt de reparació abans d'obrir cap superfície.

Figura: Seguiment de circuits de calefacció per sòl radiant i detecció de fuites ocultes en canoneries mitjançant la visió tèrmica de l'E310 Plus.

Lluita contra incendis, cerca de fum i rescat

En fum dens, foscor o estructures col·lapsades on l’ull nu falla, l’E310 Plus revela els focus d’incendi, la propagació tèrmica a través de les parets i el contorn tèrmic de les persones atrapades. El cos estancat IP67 està qualificat per suportar calor ambient elevada durant un curt període — almenys 30 minuts a 80 °C, 10 minuts a 120 °C i 5 minuts a 260 °C — i la llum LED, el puntador làser i l’alarma sonora donen suport a operacions de cerca ràpides amb les mans ocupades.

Figura: Bombers utilitzen l’E310 Plus per navegar per estructures plenes de fum, localitzar el focus d’incendi i guiar les operacions de cerca i rescat.

Fabricat per LSJ: Producció a escala certificada per SGS

LSJ dissenya i fabrica instruments professionals per a rescat i inspecció en una Instal·lació de producció certificada per SGS amb una capacitat diària de 700–1.000 unitats , recolzada per línies internes de muntatge, calibratge, proves elèctriques i control de qualitat. Distribuïdors, flotes de lloguer i equips d’adquisició dels serveis d’extinció d’incendis poden confiar en una qualitat de fabricació constant, un subministrament estable i un servei OEM/ODM àgil.

Figura: Campus de fabricació certificat per SGS de LSJ — línies de muntatge, calibratge i control de qualitat que produeixen entre 700 i 1.000 unitats per dia.

Preguntes freqüents

P: Quin interval de temperatures mesura l’E310 Plus de LSJ?

R: Mesura des de -20 °C a 650 °C amb commutació automàtica d’escala. La precisió és de ±2 °C per a objectius a 100 °C o per sota, i de ±2 % de la lectura per sobre dels 100 °C.

P: Quina és la resolució tèrmica i les especificacions del sensor?

R: L’E310 Plus utilitza un 256×192detector d'infraroig d'ona llarga (8–14 µm) amb nETD de 50 mK , un camp de visió de 55° × 40° , lent de 1,35 mm, freqüència de quadres de 25 Hz , zoom digital de 1× a 4× i una càmera addicional de llum visible de 2 MP .

P: Es pot fer servir per a extinció d'incendis i entorns de molt alta temperatura?

R: Sí. Funciona a temperatures ambientals de -20 °C a 60 °C i està validat per a exposició de curta durada de ≥30 min a 80 °C, ≥10 min a 120 °C i ≥5 min a 260 °C . L’habitacle està segellat IP67 i supera la prova de caiguda lliure des de 2 m.

P: Quant dura la bateria i com es carrega?

R: La seva bateria de litii-ion recarregable té una autonomia de més de 5 hores d’ús continu (normalment 5–6 hores) i es carrega mitjançant un connector estàndard de USB Tipus-C port.

P: Com es desen i comparteixen les imatges tèrmiques?

R: Les imatges es desen en una memòria USB plug-and-play Targeta SD amb opcions de memòria interna de 4, 8, 16, 32, 64 i 128 GB, i es poden transmetre en temps real mitjançant Wi-Fi a programari d’anàlisi per a smartphones o PC per a elaborar informes.

P: En quins sectors i aplicacions s’utilitza l’E310 Plus?

R: Inspecció elèctrica i de circuits, inspecció de maquinària industrial i motors, serveis de climatització i refrigeració, diagnòstic de fuites d’aigua i de sistemes de calefacció per sota del terra, inspecció automotriu i estudis de pèrdues tèrmiques en edificis, així com tasques de bombers, cerca de fum, cerca nocturna, rescat després de terratrèmols i rescat en col·lapsos de túnels.

P: Com funciona l’alarma de temperatura?

R: Els marcadors automàtics de punts calents i freds segueixen les temperatures més altes i més baixes a la pantalla, i els llindars configurables d’alta/baixa temperatura activen una un LED intermitent, una alerta a la pantalla i un timbre . Es poden establir manualment o assignar-se automàticament.

P: Qui fabrica l’E310 Plus i es poden gestionar comandes volumètriques?

R: L’E310 Plus és dissenyat i fabricat per LSJ en una fàbrica certificada per SGS que produeix entre 700 i 1.000 unitats diàries, donant suport als distribuïdors i a les compres B2B volumètriques amb opcions OEM/ODM. Poseu-vos en contacte amb LSJ per rebre un pressupost adaptat al vostre mercat.

Càmera d’imatges tèrmiques LSJ E310 Plus — Especificacions tècniques

Full complet de paràmetres per a l’imatger infraroig portàtil LSJ E310 Plus. Tots els valors corresponen a les especificacions de fàbrica.
