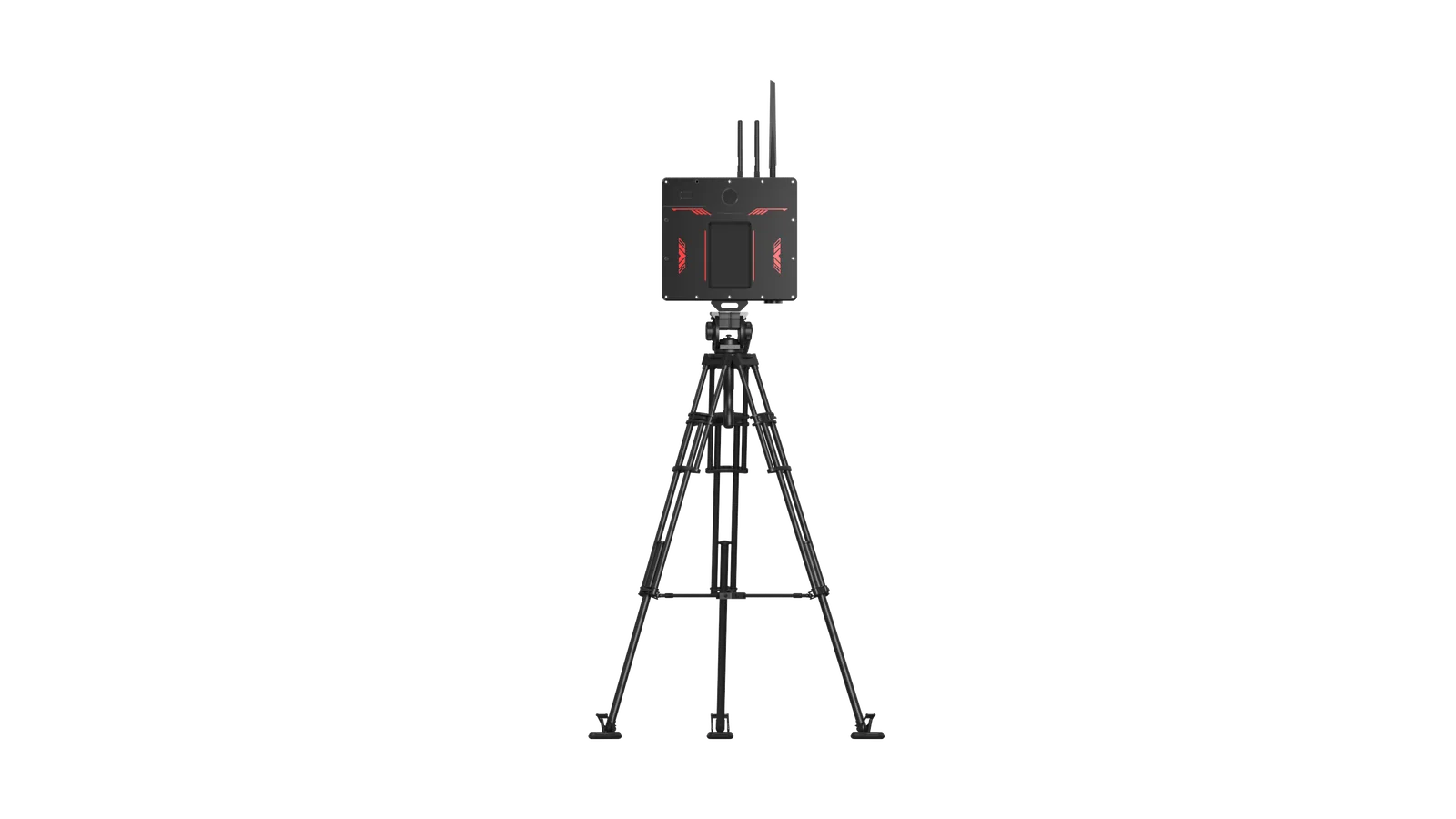

جهاز قياس مراقبة الاستقرار
رادار مراقبة تشوه المباني
نظام راداري محمول وغير تلامسي لمراقبة التغيرات في الموقع بشكل فوري وتنبيه مبكر باحتمال الانهيار أثناء عمليات الإنقاذ الطارئة وعمليات ضمان سلامة الهياكل.
أخبرنا بنوع البنية والمسافة الفاصلة ومدة المراقبة للحصول على تكوين مناسب.
- الوصف
- المعلَّمة
- المنتجات الموصى بها
الوصف
المشكلة التشغيلية
قد تتغير الهياكل التالفة أثناء وجود الطواقم داخلها
بعد الحريق أو الاصطدام أو الزلزال أو الانهيار الجزئي، قد لا تكشف الفحوصات البصرية وحدها ما إذا كانت الجدار أو الإطار يتحرك ببطء. كما تتطلب أجهزة الاستشعار التلامسية الوصول إلى المنطقة الخطرة.
يقاس الرادار من خارج المبنى ويجعل الحركة الدقيقة قابلة للتتبع عبر منحنى إزاحةٍ يُقدَّم لمدير الحادث.
كيف يعمل الرادار
تُظهر التغيرات في الطور الحركة التي لا يمكن للعين قياسها
يُرسل النظام إشارات رادار ذات موجة مستمرة ومُعدَّلة تردديًّا نحو الهيكل. وتعود الإشارات المنعكسة من عدة نقاط ذات انعكاس عالٍ. وتقوم معالجة التداخل التفاضلي بمقارنة التغيرات في الطور مع مرور الزمن، ثم تحويلها إلى إزاحة على امتداد خط رؤية الرادار. وبذلك يستطيع المشغِّل مراقبة الحركات الدقيقة دون الحاجة إلى تثبيت أجهزة استشعار على الجدار أو العمود أو الواجهة المتضرِّرة.
تُظهر المسافة التي انتقلتها كل نقطة رصد من موضعها المرجعي. وهي المؤشر الرئيسي لتحديد التغيرات الهيكلية المستمرة.
تحسب سرعة حدوث الحركة. وقد يكون ازدياد السرعة أكثر أهمية تشغيلياً من قيمة إزاحة صغيرة لكنها ثابتة.
تُظهر ما إذا كانت سرعة الحركة في ازدياد. وتدعم هذا التحليل في التعرُّف المبكر على اتجاه عدم الاستقرار الناشئ.
نطاق القياس: يمثل إزاحة الرادار الحركة على طول خط رؤية الرادار. وينبغي مراجعة هندسة المشروع وانعكاسية الهدف أثناء الاختيار التقني.
لماذا الرادار؟
مصمَّم لمراقبة سريعة في الأماكن التي يقتصر فيها الوصول
تظل محطات القياس الكلي، وأنظمة الملاحة عبر الأقمار الصناعية (GNSS)، وأجهزة استشعار الإزاحة الليزرية، وأجهزة القياس التلامسية أدوات هندسية مفيدة، لكن عمليات الإنقاذ الطارئة تخلق مشكلة تشغيلية مختلفة: فالفريق بحاجة إلى بيانات من عدة نقاط بسرعة، ومن خارج منطقة الخطر، دون تركيب علامات على هيكل غير مستقر.
| عامل اتخاذ القرار | رادار HXDMR-300 | أدوات المسح النقطية | أجهزة استشعار الاتصال |
|---|---|---|---|
| الوصول إلى الهيكل | تركيب بدون تلامس | قد يتطلب تركيب علامات أو إعادة التوجيه المتكرر | يتطلب تركيب المستشعر |
| التغطية | نقاط انعكاس متعددة في وقت واحد | غالبًا ما تكون نقطةً بنقطة | محدودة بالمواقع المُركَّبة فقط |
| سرعة التحديث | حتى ٢٠٠ هرتز | تعتمد على الأداة وسير العمل | غالبًا ما تكون عالية عند كل نقطة مُركَّبة |
| الدخان والإضاءة الخافتة | تظل قياسات الرادار متاحة | قد تتأثر الطرق البصرية | ليست معتمدة على الضوء بعد التركيب |
ملاحظة الاختيار: يمكن لهذه التقنيات أن تكمل بعضها البعض. والطريقة الصحيحة تعتمد على الهندسة والدقة المطلوبة ومدة المراقبة وسهولة الوصول إلى الموقع.
تكوين النظام
مجموعة رصد محمولة للنشر الميداني

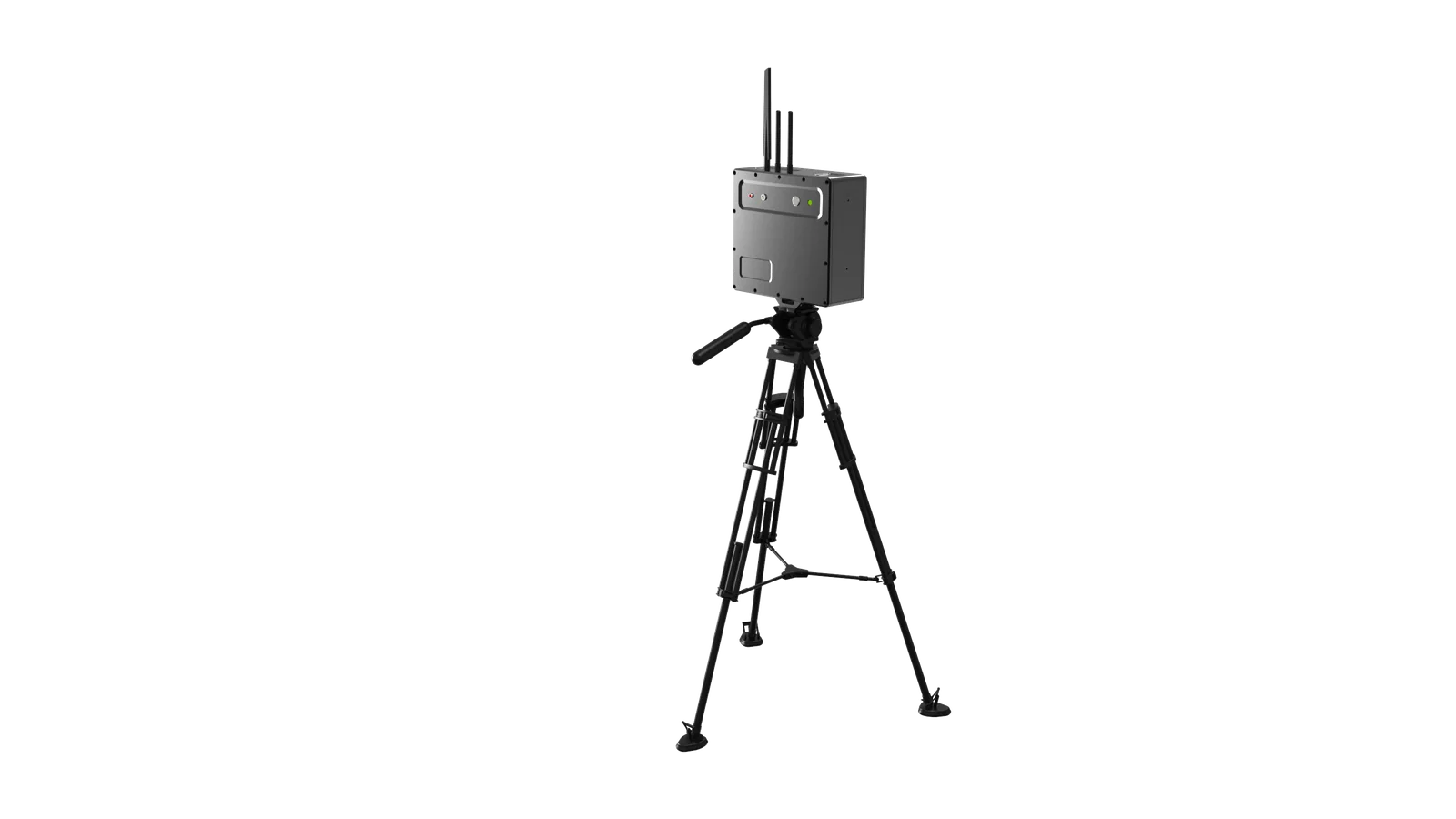

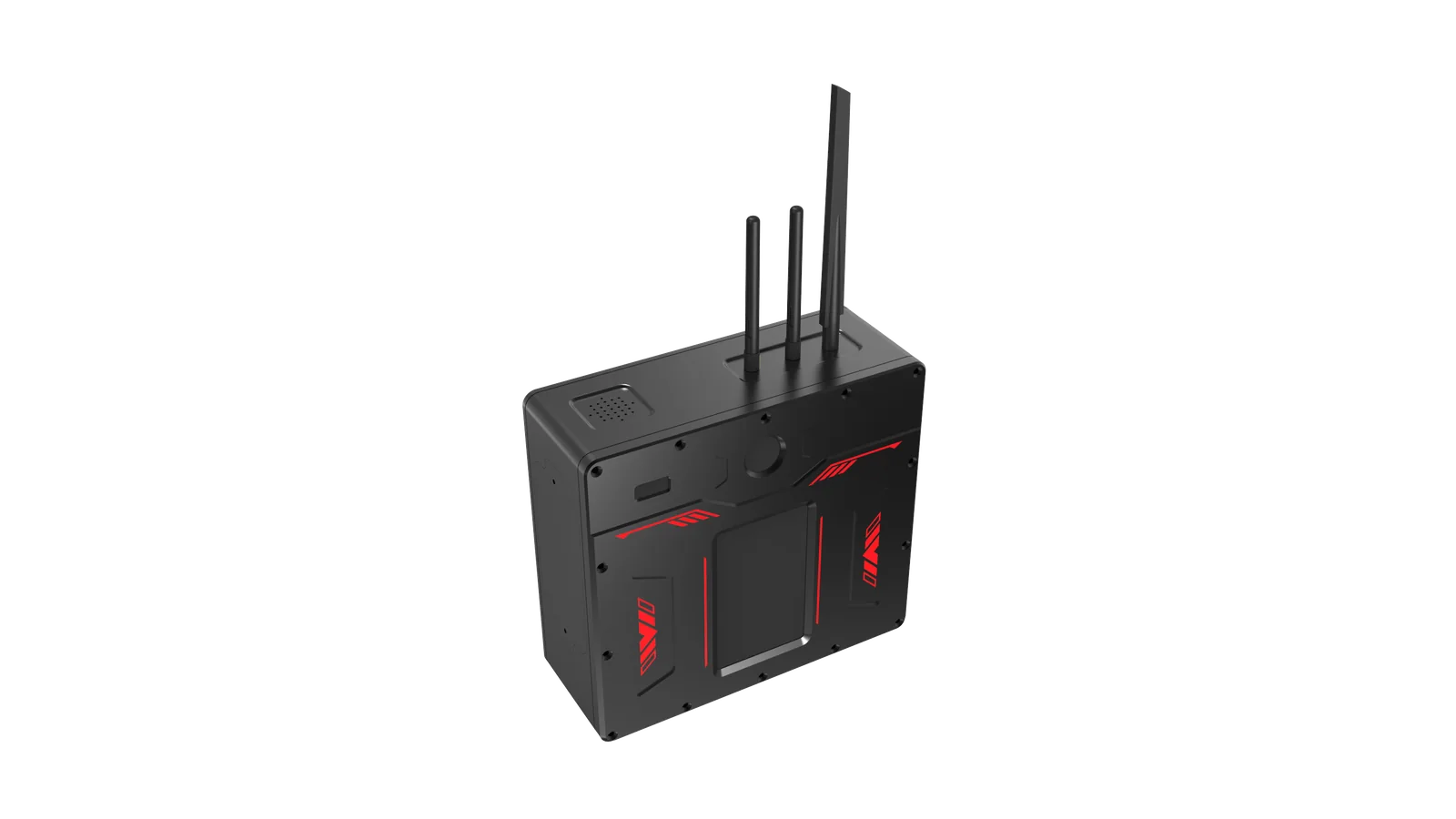

يتكوّن النظام التشغيلي من وحدة الرادار الرئيسية، ووحدة الدعم القابلة للضبط، ومحطة المشغل. وتختلف الوصلات والملحقات المتاحة حسب تكوين المشروع.
القدرات البرمجية
تبقى بيانات الرصد مرئيةً وقابلة للتتبع والمراجعة
نقاط رصد مرتبطة بالفيديو
يظهر كل نقطة رادار على المشهد المرئي مع معلومات المسافة والارتفاع المقابلة لها.
استلام الموجات التلقائي
يكتسب النظام النقاط المتاحة ويُرتّبها حسب قوة الإشارة. ويمكن إزالة النقاط غير ذات الصلة من العرض النشط.
عتبات إنذار مستقلة
يمكن أن يستخدم الإزاحة التراكمية ومعدلها وتسارعها كلٌّ عتبة منفصلة تتناسب مع طبيعة التشغيل.
أدلة تصويرية ومرئية
يمكن للمُشغلين التقاط الصور والمقاطع المرئية لمراجعتها وإعداد التقارير وتحليل الحوادث لاحقًا.
تشغيل البيانات المسجَّلة
يمكن إعادة تشغيل الفيديو المسجَّل داخل التطبيق مع بيانات المراقبة الخاصة بنفس الفترة الزمنية.
واجهة متعددة اللغات
تدعم الواجهات الصينية والإنجليزية والفرنسية التدريب والتشغيل في أسواق مختلفة.
متطلبات الموقع
الممارسة الجيدة للنشر تحافظ على جودة البيانات
احرص على إبعاد المركبات والنباتات والهياكل الأخرى عن مسار الرادار أثناء القياس.
ضع الحامل الثلاثي على أرضٍ صلبة ومستقرة وثبّته جيدًا. فأي حركة في الحامل تؤثر مباشرةً على جودة القياس.
وجّه الجهاز نحو الأسطح البنائية التي تعكس إشارات الرادار بشكلٍ مفيد. وقد لا تُعد الزجاجات الناعمة أهدافًا مناسبة للقياس.
أوقف عملية المراقبة وأطفئ الجهاز قبل تغيير زاوية الوحدة الرئيسية أو الانتقال إلى هدفٍ مختلف.
حالة ميدانية موثَّقة
مراقبة مستمرة خلال استجابة الانهيار الذي طال مبنى تشانغشا عام ٢٠٢٢
تشير سجلات التدريب المقدمة إلى أن فريق لانغسنجي استخدم رادار قياس انزياح المباني في موقع الإنقاذ بتشانغشا في الفترة من ٢ إلى ٣ مايو ٢٠٢٢. وتابع الرادار المباني المتضررة المجاورة لموقع العمليات أثناء استمرار أعمال الإنقاذ.
ظلت المنحنيات المسجلة في الغالب ضمن نطاق ±٠٫٨ مم، مع تقلبات صغيرة مرتبطة بأنشطة الإنقاذ.
خلال فترة الهدوء، ظلت المنحنيات المسجلة ضمن نطاق ±٠٫٢ مم تقريبًا.
يُظهر سجل التدريب منحنيات ضمن نطاق ±٠٫٦ مم في الغالب، مع تغيّرات مؤقتة أثناء الأنشطة الميدانية.
أظهر المبنى الواقع في الجانب الغربي تشوهًا بلغ نحو ٥ مم أثناء أعمال الهدم، وتم إبلاغ مسؤول السلامة الميداني بالاتجاه الملاحظ.
ملاحظة الحالة: القيم تصف الجدول الزمني للموقع المسجل في مواد التدريب الخاصة بالشركة المقدمة. وهي ليست عتبة إنذار عالمية تُطبَّق على هياكل أخرى.
تدفق العمل الخاص بالقياس
من إعداد نقطة القياس عن بُعد إلى إصدار تحذير قابل للتنفيذ
ضع الحامل الثلاثي على أرضٍ مستقرة مع خط رؤية واضح للرادار نحو الأسطح البنائية العاكسة.
يحدد النظام عدة نقاط انعكاس قوية ويربط كل نقطةٍ بالمشهد المرئي.
يتتبع المشغلون منحنيات التَّحَرُّك التراكمي والمعدل والتسارع أثناء سير العملية.
يُفعِّل تجاوز العتبة إنذارًا صوتيًّا وبصريًّا ويحدّد النقطة غير الطبيعية.
دعم اتخاذ القرار
شاشة واحدة تربط بين الموضع والمسافة وتاريخ الحركة.
تقلل النقاط المرتبطة بالألوان الغموض بين مشهد الفيديو ومنحنيات التشوه. ويمكن للمشغل إزالة النقاط غير ذات الصلة، ومراجعة الأدلة المسجَّلة، وضبط عتبات الإنذار حسب البنية الحالية.
التطبيقات
حيث تُغيّر بيانات التشوه غير التماسكية القرار
الأدلة الميدانية الواردة في وثائق المواد التدريبية المقدمة توثّق مراقبة استمرارية انزياح المباني أثناء الاستجابة لانهيار مبنى تشانغشا عام ٢٠٢٢، بما في ذلك التغيرات في الاتجاهات المرتبطة بأعمال الإنقاذ والهدم الجارية.
لمحة فنية
الأداء الأساسي والوظائف النظامية
دليل التهيئة
المعلومات المطلوبة لتقديم عرض فني دقيق
لا يُحدِّد مسافة المراقبة وحدها التهيئة الصحيحة. ويجب على المورِّد أن يراجع نوع البنية والمواد المكوِّنة للسطح الخاضع للمراقبة، والمسافة المتوقَّعة بين الرادار والبنية، وهندسة الموقع، والمدة التشغيلية المتوقَّعة، ومتطلبات اتصال البيانات قبل تأكيد الحل.
أسئلة شائعة للمشترين
أسئلة حول رادار مراقبة تشوه المباني
ماذا يقيس جهاز HXDMR-300؟
يقيس هذا الجهاز الإزاحة عند عدة نقاط انعكاس رادارية، ويحسب التشوه التراكمي ومعدل التشوه والتسارع مع مرور الزمن.
هل يتطلب الرادار وجود أهداف أو حساسات على المبنى؟
لا يتطلب أي حساس تلامسي. ويعتمد النظام على الانعكاسات الرادارية القوية المنبعثة من الأسطح الإنشائية المناسبة ضمن مجال رؤية واضح.
هل يمكنه العمل في ظل الدخان أو الغبار أو الظلام أو الأحوال الجوية السيئة؟
لا تعتمد قياسات الرادار على الضوء المرئي، وهي أقل تأثراً بالدخان والغبار والمطر والثلج والضباب مقارنةً بالطرق البصرية البحتة. ومع ذلك، لا يزال يشترط وجود مسار راداري واضح نحو السطح الخاضع للمراقبة.
كيف يتم ضبط التنبيهات؟
يحدد المشغل عتبات مستقلة للإزاحة التراكمية ومعدل التشوه والتسارع. ويُفعَّل تنبيه صوتي وبصري عند تجاوز أيٍّ من هذه العتبات.
هل يمكن مراجعة أدلة المراقبة لاحقًا؟
نعم. يمكن للنظام التقاط الصور والفيديو، وتخزين الملفات محليًّا أو على بطاقة SD، وإعادة تشغيل الفيديو مع عرض بيانات المراقبة الخاصة بالفترة المسجَّلة.
أي تكوين ينبغي أن نطلبه؟
يعتمد التكوين على المسافة بين الجهاز والهدف، ونوع البنية، ومدة المراقبة، وتشغيله عبر كابل أم عبر شبكة Wi-Fi، وما إذا كانت الاتصال بالسحابة مطلوبًا أم لا. أرسل شروط المشروع للحصول على عرض سعر مناسب.
ما دقة النظام ومعدل تحديث البيانات الذي يوفِّره؟
تحدد المواد الفنية المقدَّمة دقة قياس التشوه بأفضل من ٠٫١ مم ومعدل تحديث البيانات حتى ٢٠٠ هرتز. ويختلف الأداء النهائي للمشروع حسب الهدف والهندسة والثبات والتكوين.
هل يمكن للرادار تحديد ما إذا كان الدخول إلى المبنى آمنًا؟
يُوفِّر الرادار اتجاهات كمية للإزاحة وتنبيهات لفريق السلامة. ويجب أن تبقى قرارات الدخول والإخلاء وسلامة الهيكل مع قادة الحوادث المؤهلين والمتخصصين في الهياكل الذين يستخدمون جميع الأدلة المتاحة.
هل يختار الجهاز نقاط المراقبة تلقائيًّا؟
نعم. يمكن للبرنامج اكتشاف نقاط الانعكاس القوية وترتيبها حسب قوة الإشارة. ويمكن للمشغلين إزالة النقاط غير المرتبطة بهدف المراقبة.
ما العوامل التي قد تؤثر على القياس؟
يمكن أن تقلل حركة الحامل الثلاثي، أو انسداد مسار الرادار، أو ضعف انعكاسات الهدف، أو تغيير زاوية الوحدة أثناء المراقبة من جودة البيانات. كما أن التثبيت المستقر واختيار الهدف المناسب أمران بالغَا الأهمية.
هل يلزم وجود اتصال واي فاي؟
لا تصلح طريقة اتصال واحدة لكل مشروع. وتصف مواد المنتج الحالية النسخة التي تعمل عبر الواي فاي، بينما يجب تأكيد التكوينات السلكية والمتصلة بالسحابة عند الطلب.
هل يمكن لعدة وحدات رادار العمل معًا؟
يذكر كتيب المنتج المُقدَّم أنَّ عدة أجهزة يمكنها العمل تعاونيًّا لمراقبة المشهد من زوايا مختلفة. ويجب أن يؤكد المورِّد متطلبات تصميم المشروع ودمج البيانات.
ما التدريب والصيانة الموصى بها؟
يجب أن يتدرب المشغلون على إعداد النظام بشكل دوري، وأن يحافظوا على شحن الوحدة الرئيسية والطرفية، وأن يديروا الملفات المخزَّنة، وأن ينظفوا الأسطح الخارجية بعد الاستخدام، وأن يخزنوا النظام في علبة معدات جافة ومُهوية.
أرسل سيناريو المراقبة الخاص بك للاختيار التقني
اشمل نوع البنية، والمسافة المتوقعة للمراقبة، ومدة التشغيل المطلوبة، والبيئة المقرَّر تركيب النظام فيها، ووسيلة الاتصال بالبيانات المفضَّلة.
