Multi Thermal Imaging Camera MF500

LSJ MF-500 Compound Firefighting Thermal Imaging Camera

Ang LSJ MF-500 (modelo ng pabrika HRYXBSZ-384-MF500 ) ay isang handheld, compound na thermal imaging camera para sa serbisyo laban sa sunog. Sa isang solong intrinsically safe na katawan, pinagsasama nito ang 384×288, 60 Hz na thermal engine , isang 5 MP na visible-light camera, isang four-gas detector, isang nuclear (X/γ) radiation detector, AC voltage-leak detection, isang weather meter, at isang 800 m na laser rangefinder , Wi-Fi/4G transmission, at two-way voice communication. Nagbibigay ito ng kakayahang hanapin ng isang bombero ang pinagmulan ng apoy, hanapin ang mga bihay na biktima, suriin ang presensya ng gas, radiation, at live electricity, at i-stream ang eksena patungo sa command post — nang hindi kailangang dalhin ang ilang hiwalay na instrumento.

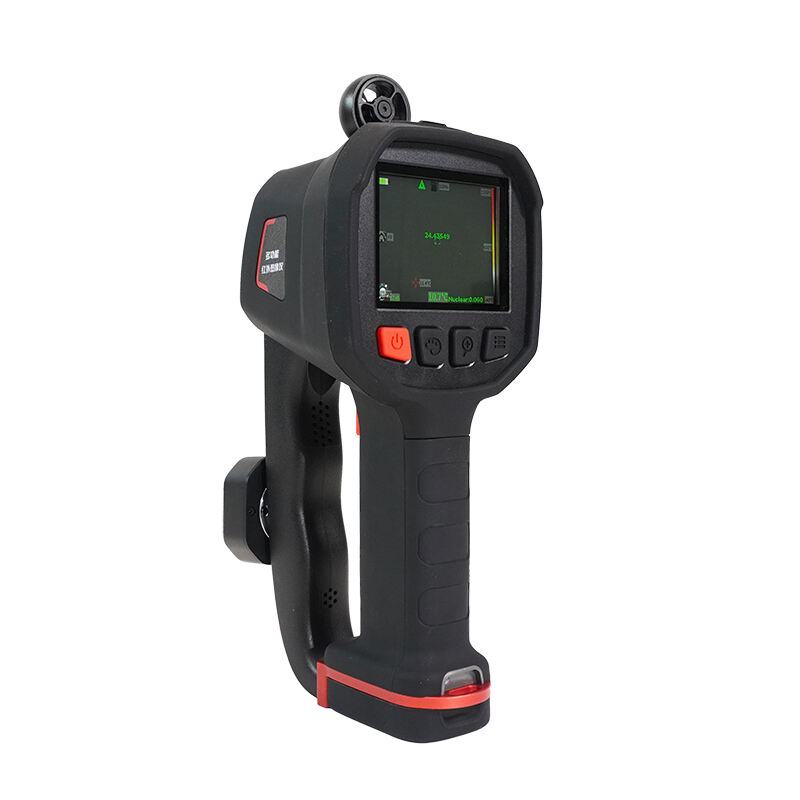

Larawan: Ang LSJ MF-500 na handheld compound fire-fighting thermal imager na may 3.5-inch na display, malaking keypad, at nasa itaas na weather wind wheel.

Ito ay idinisenyo para sa mga municipal na fire brigade, HazMat/CBRN teams, chemical at petrochemical plants, industrial fire teams, tunnel at underground operators, at urban search-and-rescue (USAR) units na kailangan ng isang matibay, multi-sensor na camera para sa fire attack, life rescue, overhaul, at post-incident investigation.

Isang Detachable Modular Platform para sa Bawat Misyon

Ang mga koponan sa lugar ng sunog ay hindi dapat magdala — at panatilihin — ng hiwalay na thermal camera, four-gas meter, rangefinder, at weather station. Ang MF-500 ay naglulutas nito gamit ang isang nakakahiwalay na modular na arkitektura : ang pangunahing yunit, isang karagdagang pangalawang hawakan, isang gas detector, at isang weather meter ay madaling isinasaksak at ikinukumpas sa loob lamang ng ilang segundo, kaya bawat koponan ay maaaring i-configure ang mga sensor na kailangan lamang para sa insidente. Ang mga mode ng deteksyon ay mababago gamit ang isang pindutan, at maaaring sabay-sabay na tumakbo ang maraming sensor sa isang split screen.

• Pangunahing yunit ng MF-500 — thermal at visible imaging, laser, voltage-leak at radiation sensing, display at controls.
• Nakakahiwalay na pangalawang hawakan — nakakakabit sa ilalim ng katawan para sa ligtas na dalawang kamay na paghawak, kahit may gloves.
• Modyul ng gas detector — nakakakabit sa likod ng hawakan para sa CO, CH₄, O₂, at H₂S.
• Presyo ng weather meter — nasa itaas na wind wheel kasama ang opsyonal na wind-direction vane para sa meteorolohiya sa lugar ng insidente.

Dahil ang mga module ay maaaring palitan sa field, mas mabilis at mas murang gawin ang karaniwang serbisyo at pagkukumpuni — hindi kailangang palitan ang buong instrumento kung ang isang accessory lamang ang nasira, na nagpapababa sa kabuuang gastos ng pagmamay-ari sa isang fleet.

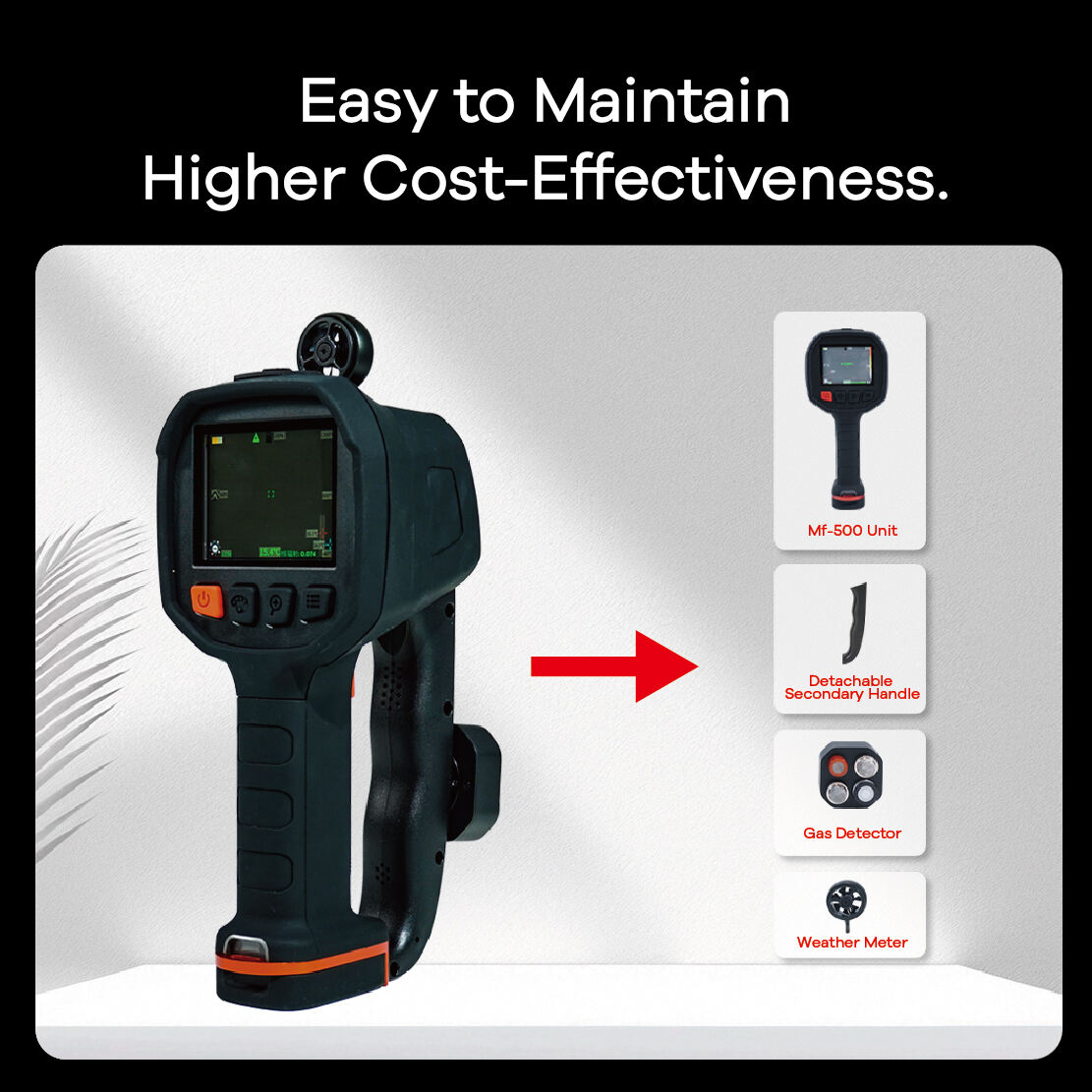

Larawan: Ang MF-500 ay nahahati sa pangunahing yunit, isang maihihiwalay na pangalawang hawakan, isang gas detector, at isang weather meter — madaling dalhin, i-configure, at panatilihin.

Malinaw na Thermal Vision Sa Gitna ng Usok, Dilim, at Init

Sa sentro ng MF-500 ay mayroon 384×288 long-wave infrared detector (7.5–14 µm) na may 60 Hz frame rate at 30 mK (0.03 °C) na thermal sensitivity . Ang mabilis na refresh at mataas na sensitivity ay nagpapanatili ng mga gilid, mga silueta, at detalye sa makapal na usok at ganap na dilim, habang ang −40 °C hanggang 1200 °C ang saklaw ng pagsukat ay sumasaklaw sa parehong mga biktima ng lamig at mga ganap na nasunog na lugar. Ang kamera ay nagpapakita ng temperatura sa sentro, pinakamataas, at pinakamababang temperatura nang sabay-sabay, at ang awtomatikong tagasubaybay ng pinakamainit at pinakalamig na lugar ay tumutulong sa mga tauhan na sundin ang pagkalat ng init at hanapin ang pinagmulan ng sunog. Ang 2×/4× digital zoom at ang awtomatikong liwanag na 3.5-inch, 640×480 TFT display ay nagpapanatili ng mabasa at malinaw na larawan sa anumang ilaw.

Ang operasyon ay sinadyang simple kapag nasa ilalim ng presyon: ang napakalaking at maluwang na mga key ay nagbibigay ng mababang rate ng maling pagpindot at maaaring gamitin gamit ang mga guwantes para sa structural firefighting, habang ang maikling pindot ay nagpapalipat-lipat ng imaging mode.

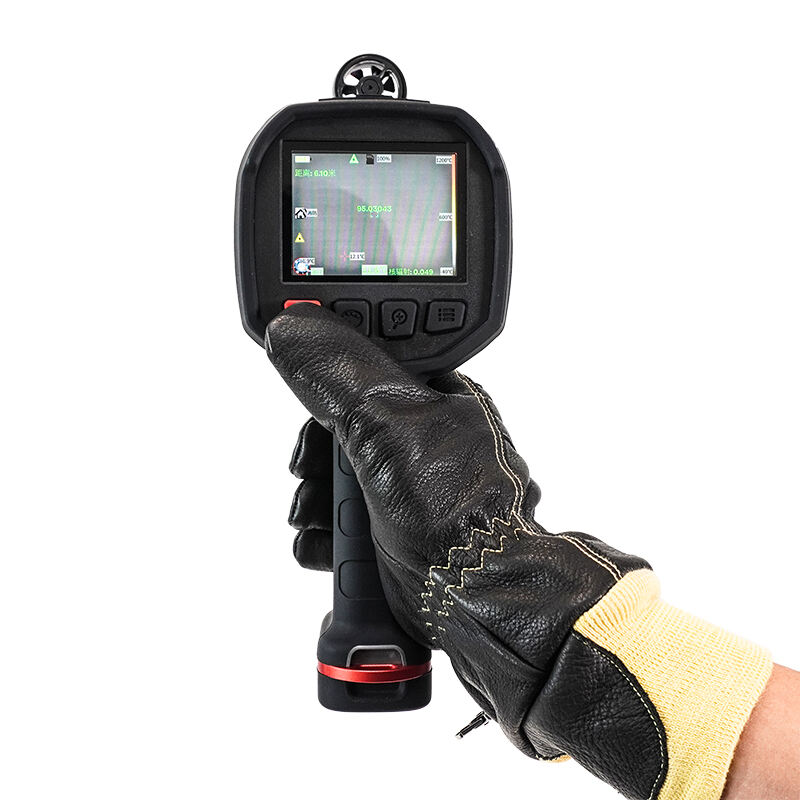

Larawan: Isang bombero ang basa sa buhay na thermal image sa pamamagitan ng usok; ang malalaking at nakataas na key ay idinisenyo para sa operasyon gamit ang guwantes at isang kamay lamang.

Sampung one-touch imaging modes na umaangkop sa bawat yugto ng insidente, kasama ang Fusion at Picture-in-Picture composite views bilang karagdagang opsyon:

Kakayahang makita ang Gas, Nuclear Radiation, at mga Panganib na may Kuryente

Pang-apat na uri ng pagtukoy sa gas para sa mapanganib na hangin na may lason at nasusunog

Ang hiwalay na module ng gas ay patuloy na sumusukat ng carbon monoxide (CO), methane (CH₄), oxygen (O₂), at hydrogen sulfide (H₂S) . Ang mga threshold ay maaaring i-set ng gumagamit; kapag lumampas ang isang sukat sa itinakdang limitasyon, pula ang kulay ng label ng gas at magbibigay ng boses na alarm ang kamera, upang ang grupo ay makapagkumpirma ng isang nasusunog o kulang sa oxygen na kapaligiran bago pumasok.

Larawan: Ang module ng gas na nakakabit sa hawakan ay nagpapahintulot sa bombero na suriin ang CO, methane, oxygen, at hydrogen sulfide habang pumapasok sa isang industriyal na lugar o sa isang HazMat na sitwasyon.

Nakaimbak na detektor ng nuclear radiation

Para sa mga CBRN at radiological na insidente, ang MF-500 ay may kasama ang X-ray at γ-ray detector na sakop ang dose rate na 0.01–100 µSv/h , na may buhay na on-screen na pagbasa at dalawang antas ng alarm kapag lumampas sa itinakdang limitasyon. Ang mga koponan ay nakakakuha ng maagang babala tungkol sa radiolohikal mula sa parehong camera na ginagamit na nila para sa navigasyon — walang kailangang hiwalay na paghahanap gamit ang dosimeter.

Larawan: Sa panahon ng tugon sa HazMat/CBRN, binabasa ng MF-500 ang bilis ng dose ng X/γ radiation at nagpapalarm sa dalawang nakatakda nang threshold.

Paggawa ng non-contact na deteksiyon ng voltage leak at electrical hot-spot

Bago hawakan ang kagamitan na nasira dahil sa baha o sunog, sinusuri ng camera ang AC voltage leakage sa 110 V pataas (50/60 Hz) na may adaptive na mataas/mababang sensitivity at on-screen at voice alarm. Kasabay nito, ang thermal image ay tumutukoy nang eksakto sa mga overheating na busbars, terminals, at cabinets, upang suportahan ang inspeksyon sa electrical system at imbestigasyon sa sanhi ng sunog.

Larawan: Sinusuri ng MF-500 ang isang energized na distribution cabinet para sa live voltage leakage at abnormal na thermal hot spots.

Mga pagbabasa ng panahon sa lugar ng insidente at laser ranging na may saklaw na 800 m

Integrated na weather meter

Isang gilid na nakalagay na hangin na gulong (kasama ang opsyonal na panukat ng direksyon ng hangin) ang nagpapabago sa kamera bilang isang maliit na istasyon ng panahon, na nagpapakita ng bilis ng hangin, direksyon ng hangin, temperatura sa paligid, kahalumigan, at presyon ng hangin na may mga yunit na maaaring i-switch. Ang datos ay nagpapadali ng mas ligtas na estratehiya para sa mga insidente sa bukid at kemikal, kung saan ang pagbabago ng direksyon ng hangin ay maaaring biglang palawakin ang apoy o usok.

Larawan: Sa isang wildfire, ipinapakita ng MF-500 ang real-time na kahalumigan at iba pang meteorolohikal na datos para sa kamalayan sa sitwasyon.

Laser pointer at 800 m na rangefinder

Isang nakikita laser pointer ang nagsisilbing marka sa mga panganib at nagdidirekta ng atensyon sa mga mahirap abutin na lugar, habang ang naka-integradong laser rangefinder ay sumusukat ng distansya hanggang sa 800 m at ipinapakita ang halaga sa screen — kapaki-pakinabang sa pagsukat ng isang lugar, pagposisyon ng kagamitan, at pagpanatili ng ligtas na distansya.

Larawan: Ang MF-500 na suot sa guwantes ay nagpapalabas ng laser marker at sumusukat ng layo ng mga target hanggang 800 m.

Real-Time Data at Boses patungo sa Command Post

Wi-Fi, 4G, at satellite positioning

Ang MF-500 ay nagpapadala ng mga live na pagbabasa at imahe sa pamamagitan ng Wi-Fi o 4G all-network (SIM) , habang ang isang built-in na satellite receiver at electronic compass ang nag-uulat ng eksaktong lokasyon at direksyon nito. Ang isang remote command-management system sa PC at mobile ay nagpapakita ng posisyon ng device, katayuan ng koneksyon, data ng deteksiyon, estado ng operasyon, at antas ng baterya; sumusuporta sa pag-group ng maraming device sa iisang mapa para sa shared situational awareness; at nagpo-push ng mga reminder para sa pagpapanatili at mga record ng serbisyo sa buong lifecycle ng kagamitan. Ang mga litrato at video ay nakarekord din nang lokal sa SD card at maaaring suriin o tanggalin sa device nang walang computer.

Larawan: Ang Wi-Fi at 4G ay nag-uugnay sa MF-500 sa rear command center para sa live na thermal data, mga pagbabasa ng gas/radiation, at GPS position.

Two-way remote voice communication

Ang isang built-in na speaker at microphone ang sumusuporta sa two-way voice intercom kasama ang command terminal , kasama ang pagsasalita ng mga alarm at pagre-record sa loob ng sasakyan. Sa loob ng maingay at puno ng usok na gusali, ang mga tauhan ay maaaring makipag-usap nang direkta sa command nang hindi kailangang lumipat sa hiwalay na radio workflow.

Larawan: Ang pinagsamang speaker at microphone ay nagpapagana ng dalawahang direksyon na intercom at mga voice alarm sa pagitan ng tauhan at command.

Ginawa para sa Init sa Lugar ng Sunog, Tubig, at Pag-impact

Ang housing ay dinisenyo upang mabuhay sa mga kondisyon kung saan ito ipinapadala: ang pangunahing yunit ay may rating IP67 laban sa tubig at alikabok, nakakatiis ng isang 1 metro kakahuyan , at may intrinsic-safety marking Ex ib IIC T4 Gb . Patuloy itong gumagana kahit sa maikling pagkakalantad sa mataas na init—80 °C/30 min, 120 °C/10 min, at 260 °C/5 min—gumagana mula −20 °C hanggang 60 °C, at pinapatakbo ng dalawang maaaring palitan na Li-ion battery na may halos 5 oras bawat isa para sa kabuuang 10 oras na patuloy na handa. Ang camera ay idinisenyo batay sa pamantayan ng Chinese fire-service XF/T 635-2023 Thermal Imager for Fire Services , at ang kanyang operating software ay may nakarehistrong copyright bilang computer software, na may built-in na training at examination module at manual na nasa device.

Ang LSJ fire-service thermal imagers ay sumuporta sa tunay na emergency rescue operations, kabilang ang mga deployment na nakalista sa opisyal na case records ng manufacturer.

Kung Saan Ginagamit ang LSJ MF-500

Isang compound camera ang sumasaklaw sa buong saklaw ng mga kapaligiran para sa pagsugpo ng sunog at pagliligtas:

• Sunog at pagsugpo ng sunog — hanapin ang pinagmulan ng sunog, subaybayan ang pagkalat nito, at suriin ang posibilidad ng muling pag-sunog at mga natitirang mainit na lugar.
• Paghahanap at pagliligtas / USAR — hanapin ang mga tao sa loob ng usok, dilim, sirang gusali, at tubig.
• Mga halamanan ng kemikal at HazMat — pagsubaybay sa gas, oksiheno, at radiation sa paligid ng mga tangke, tubo, at mga sira.
• Landslip at pagbaha ng putik ,tunnel at ilalim ng lupa , at mga nabuwag na istruktura — pag-navigate at lokalisa ang biktima kung saan limitado ang visibility at GPS sky-view.
• Pang-industriya at pang-kuryente na inspeksyon — pagsusuri ng kaligtasan laban sa voltage-leak at overheating equipment, kasama ang imbestigasyon ng sanhi ng sunog.

Larawan: Mga senaryo ng paggamit ng MF-500 — rescues, structural fire, chemical plant, landslip, tunnel, at mga insidente ng nabuwag na istruktura.

Mga Karaniwang Itinatanong Tungkol sa LSJ MF-500

Tanong: Ano ang compound firefighting thermal imaging camera?

Sagot: Ito ay isang thermal imager para sa fire service na nag-uugnay ng ilang rescue instrument sa isang handheld device. Ang LSJ MF-500 ay nagkakasama ng thermal at visible imaging, four-gas detection, nuclear radiation detection, voltage-leak detection, weather meter, laser pointing/rangefinding, wireless transmission, at two-way voice, kaya't ang isang yunit lamang ang kailangan sa halip na maraming hiwalay na instrumento.

Tanong: Anong thermal resolution, frame rate, at temperature range ang ibinibigay ng MF-500?

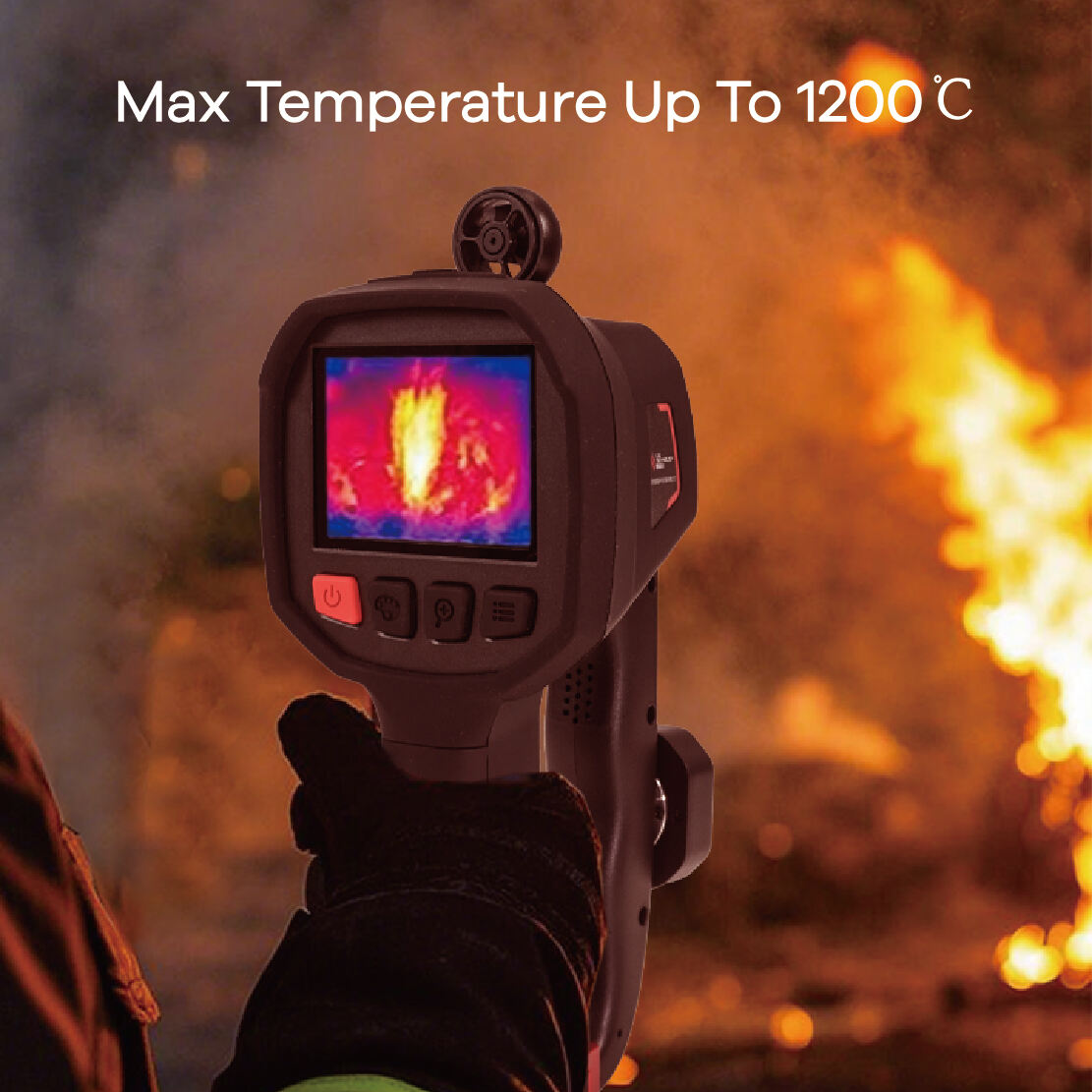

A: Gumagamit ito ng 384×288 long-wave infrared detector (7.5–14 µm) sa 60 Hz na may 30 mK na thermal sensitivity, at sumusukat ng surface temperatures mula −40 °C hanggang 1200 °C (±5 °C o ±5% ng reading). Ang 3.5-inch na display ay may resolusyon na 640×480 kasama ang automatic brightness.

Q: Anong mga gas at radiation ang kayang tuklasin nito?

A: Ang detachable na gas module ay sumusukat ng carbon monoxide (CO), methane (CH₄), oxygen (O₂), at hydrogen sulfide (H₂S) na may configurable na threshold at voice alarms. Ang built-in na radiation module ay nakikita ang X-rays at γ-rays sa saklaw na 0.01–100 µSv/h na may dalawang antas ng alarm, at isang hiwalay na function ang nagbabala sa AC voltage leakage sa 110 V at mas mataas pa.

Q: Paano ito konektado sa command center?

A: Sa pamamagitan ng Wi-Fi o 4G (kasama ang SIM card), ang MF-500 ay nag-i-stream ng live na imahe at datos tungkol sa gas, radiation, voltage, panahon, at lokasyon papuntang command platform na ginagamit sa PC at mobile. Ang satellite positioning at electronic compass ay nag-uulat ng posisyon at direksyon, habang ang naka-integradong speaker at microphone ay nagbibigay ng two-way voice intercom sa command.

Q: Tinitiyak ba na ito ay waterproof, explosion-proof, at heat resistant?

A: Oo. Ang pangunahing yunit ay IP67 waterproof at dustproof, may intrinsic-safety marking na Ex ib IIC T4 Gb, nabubuhay sa pagbagsak mula sa taas na 1 m, at kinikilala para sa maikling exposure sa 80 °C/30 min, 120 °C/10 min, at 260 °C/5 min. Gumagana ito sa temperatura mula −20 °C hanggang 60 °C at idinisenyo ayon sa standard na XF/T 635-2023.

Q: Maaari bang idagdag ang mga gas at weather module sa isang kalaunan?

A: Oo. Ang gas detector, pangalawang hawakan, at weather meter ay maaaring ihiwalay—mga accessory na may slide-and-lock na mekanismo, kaya ang isang base na MF-500 ay maaaring i-configure ngayon at palawakin habang nagbabago ang mga pangangailangan ng misyon. Ang wind-direction vane ay opsyonal na accessory; ang gas sensor ay nai-initialise sa loob ng humigit-kumulang 15 segundo pagkatapos ito i-on.

Q: Gaano katagal ang baterya, at maaari bang palitan ito sa lugar ng insidente?

A: Ang MF-500 ay kasama ng dalawang maaaring tanggalin na Li-ion battery pack, kung saan bawat isa ay nagbibigay ng humigit-kumulang 5 oras na operasyon—hanggang 10 oras ang kabuuan. Ang mga pack ay maaaring palitan sa field nang walang kailangang gamit at maaaring i-charge sa loob ng humigit-kumulang 4 na oras gamit ang dock charger, kung saan ang natitirang charge ay ipinapakita sa screen.

Q: Maaari bang gamitin ito habang naka-suot ng makapal na firefighting gloves?

A: Oo. Gumagamit ito ng maliit na hanay ng napakalaking, maluwag na nakaposisyon na mga pindutan na may mababang rate ng maling pagpindot, isang pindutang mode cycle, at 2×/4× zoom—lahat ay idinisenyo para sa operasyon na may suot na gloves at isang kamay lamang, kahit sa usok at kadiliman.

Mga Teknikal na Tumutukoy sa LSJ MF-500

Modelo HRYXBSZ-384-MF500 · Kombinadong Kamera ng Thermal Imaging para sa Pagsugpo ng Sunog. Ang lahat ng halaga ay kinuha mula sa teknikal na dokumento ng pabrika at gabay para sa gumagamit.

Kailangan mo ng configuration na angkop sa iyong fire service, HazMat team, o industrial brigade? Magpadala ng inquiry para sa datasheet, MOQ, lead time, at mga opsyonal na accessory tulad ng weather-vane / gas-module.
