Čo je termálna kaméra a na čo sa používa?

Atermovizná kamera zariadenie, ktoré detekuje infračervené žiarenie (teplo) vyžarované predmetmi a premieňa ho na viditeľný obraz. Na rozdiel od bežnej kamery zachytáva rozdiely teploty namiesto viditeľného svetla – preto dokáže odhaliť problémy, ktoré ľudské oko nevidí. Tento návod vysvetľuje, ako tepelné kamery fungujú, čo dokážu zistiť, ako sa vedúci výrobcovia porovnávajú z hľadiska cien, ako vybrať správny model a ako tepelné kamery používať a udržiavať.

Čo je tepelná zobrazovacia kamera?

Tepelné zobrazovanie je proces zachytávania infračerveného žiarenia vyžarovaného predmetmi a jeho premieňania na tepelný obraz. Obraz znázorňuje rozdiely teplôt pomocou farieb: horúcejšie oblasti sa zobrazujú červenou, žltou alebo oranžovou farbou, chladnejšie oblasti modrou alebo fialovou farbou.

Obrázok 01 — Ručné termokamery premenia infračervené žiarenie na farebne kódované teplotné obrazy.

Na čo sa tepelné zobrazovanie používa?

Tepelné zobrazovanie zisťuje tepelné vzory neviditeľné voľným okom a jeho aplikácie sa rozdeľujú do niekoľkých odlišných oblastí:

• Stavebné inspekcie: zisťuje straty tepla a zlú izoláciu, aby majitelia nemovitostí mohli riešiť energetickú neefektívnosť.
• Požiarny systém: termokamery umožňujú hasičom vidieť cez dym, identifikovať horúce miesta a lokalizovať obete v prostrediach s nízkou viditeľnosťou.
• Elektrické skúšky: zisťuje prehrievajúce sa komponenty a potenciálne elektrické poruchy ešte predtým, než sa stanú nebezpečnými.
• Vodohospodárstvo: nachádza skryté úniky vo vnútri stien alebo podláh sledovaním teplotných zmien spôsobených prietokom vody.
• Medicína: neinvazívna detekcia zápalu alebo abnormálneho krvného obehu.
• Vyhľadávanie a záchrana, diagnostika automobilov a vojenské aplikácie: dozor a zameriavanie cieľov za podmienok nízkej viditeľnosti.

Obrázok 02 — Termovízia sa používa pri inšpekciách budov, detekcii únikov, údržbe automobilov a elektrických kontrolách.

Čo môže detegovať termálna imagina?

V rôznych odvetviach sa termokamery bežne používajú na zisťovanie nasledovného:

• Požiarny systém: zdrojov požiaru, zachytených osôb a skrytých horúcich miest v dymných prostrediach.
• Pretekavosť vody: zmeny teploty stien, podláh a stropov spôsobené infiltráciou vody.
• Elektrické problémy: prehrievanie káblov alebo zariadení pred ich poruchou.
• Stavebné inspekcie: stratu energie, problémy s izoláciou a skryté úniky.
• Podlahové kľúčenie: kontrolu účinnosti pomocou teplotných vzorov podláh.
• Systémy HVAC: poruchy alebo úniky vzduchu v systémoch vykurovania, vetrania a klimatizácie.
• Údržba auta: prehrievajúce sa komponenty a úniky kvapalín.
• Vojenské aplikácie: dozor a zameranie cieľov za nízkej viditeľnosti.
• Venkovné aktivity: sledovanie zvierat alebo vyhľadávanie osôb v núdzi v tme pomocou tepelných ďalekohľadov.

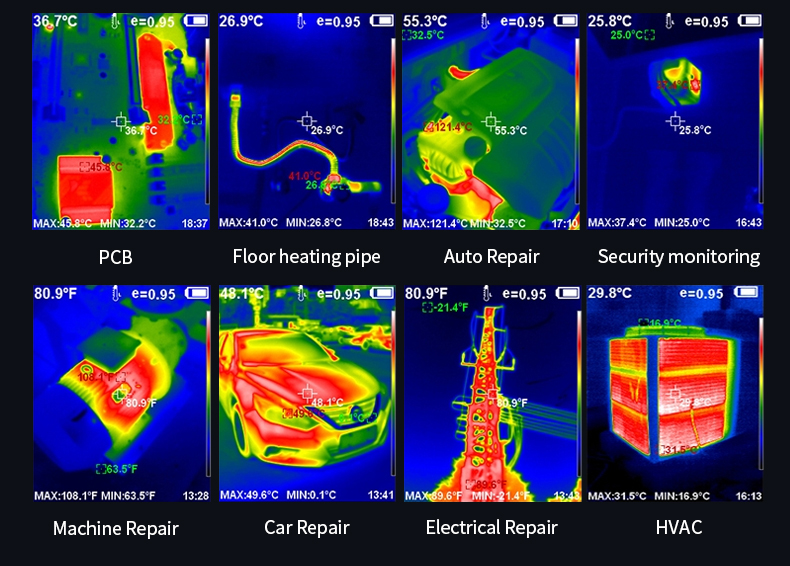

Obrázok 03 — Typické výsledky detekcie tepelného obrazu v priemyselných a stavebných scenároch.

Obrázok 04 — Pri hasení požiarov tepelné kamery odhaľujú horúce miesta a obeťami prenikajúcim hustým kútom.

Vonkajšie použitie sa rozprestiera od nočného poľovníctva a rybolovu až po vyhľadávanie a záchranné akcie.

Ako fungujú termálne kamery?

Tepelná kamera využíva snímač nazývaný microbolometer na detekciu infračerveného žiarenia a jeho premenu na elektrický signál. Signál sa spracuje do obrazu, v ktorom každá oblasť predstavuje inú teplotu. Ak napríklad uniká voda z potrubia, okolitá oblasť ukazuje rozdiel teplôt, ktorý odhaľuje miesto úniku.

Ako vybrať správnu termálnu kamery?

Správna tepelná kamera závisí od konkrétneho použitia – model na vstupnú úroveň postačuje na príležitostné domáce úlohy, zatiaľ čo profesionálne kontroly a hasenie požiarov vyžadujú vyššiu rozlíšenie, citlivosť a odolnosť.

Pre detekciu únikov vody: príležitostné úlohy, ako je hľadanie únikov alebo straty tepla v domácnosti, nepotrebujú model priemyselnej kvality. Stredne výkonná vstupná termokamera, napríklad Seek Thermal alebo LSJ-E120 je praktickou voľbou.

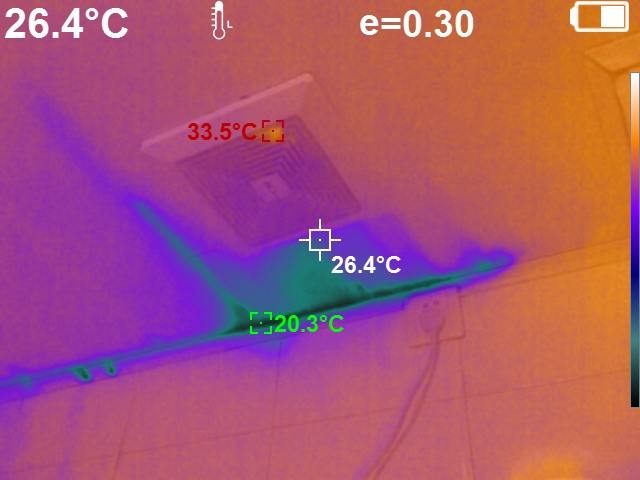

Obrázok 06 — Skrytý únik z potrubia odhalený teplotnými rozdielmi na termograme.

Pre údržbu automobilov a elektrických zariadení: profesionálna kontrola vyžaduje vyššiu rozlíšiteľnosť a citlivosť. Modely ako FLIR E5 Pro a LSJ-E320 ponúkajú rozlíšiteľnosť a presnosť merania teploty potrebné na odhalenie skrytých problémov.

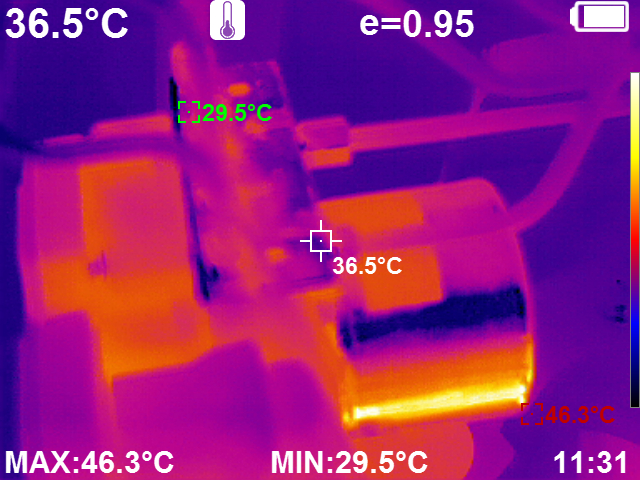

Obrázok 07 — Prehrievajúce sa komponenty sa na termogramoch okamžite vynikajú.

Pre hasičské a záchranné služby: hasiči potrebujú vysoké rozlíšenie, odolnosť voči teplu a vysokú pevnosť. FLIR K55 a K65, Seek AttackPRO a LSJ-F1200 sú navrhnuté pre extrémne prostredie požiarnych miest.

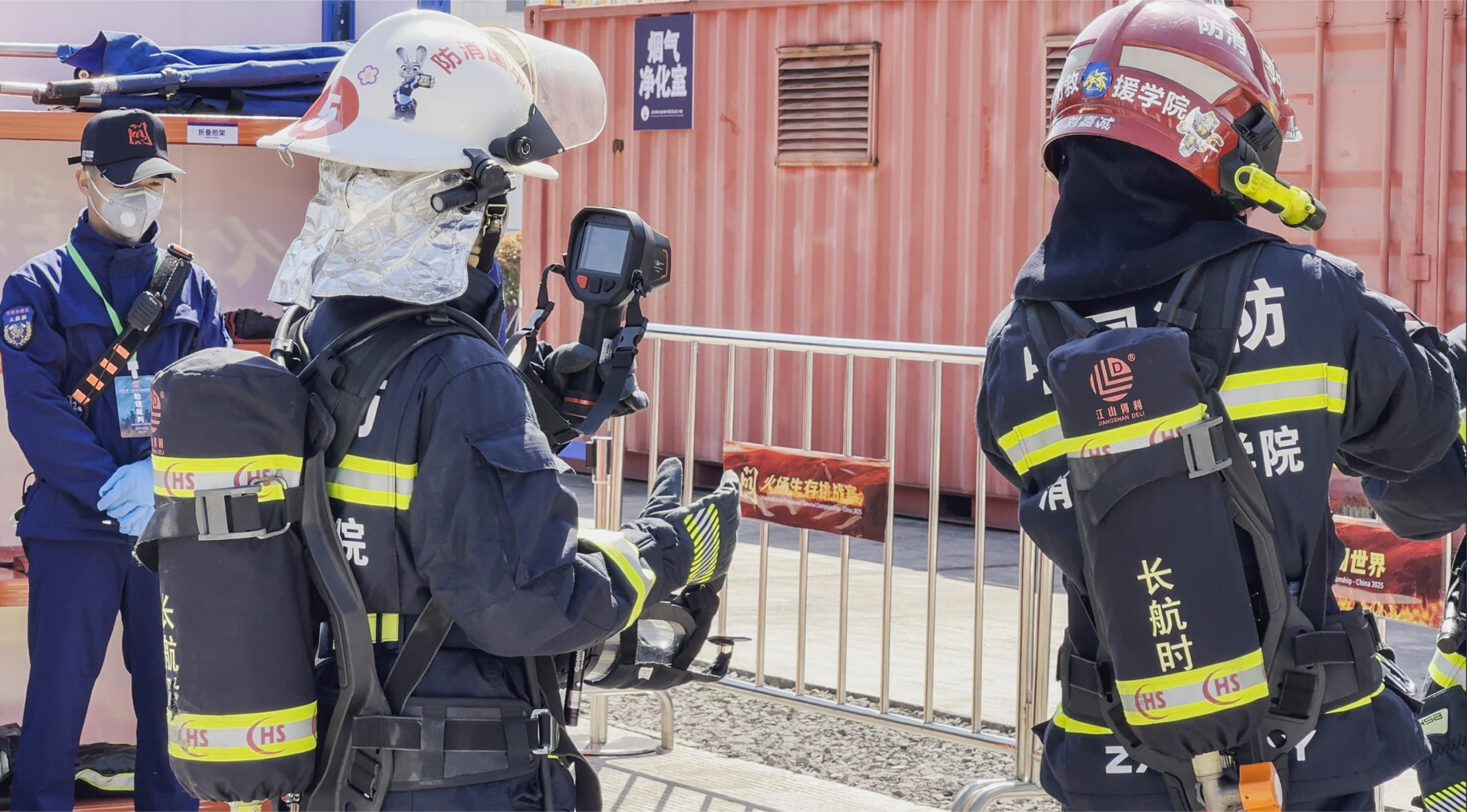

Obrázok 08 — Termálne zobrazovače pre hasičov sú konštruované tak, aby odolávali teplu a boli veľmi odolné v extrémnych prostrediach.

Výrobcovia a ceny teplomerných kamier

Niekoľko uznávaných značiek vyrába teplomerné kamery, pričom každá z nich zaujíma odlišnú pozíciu na trhu:

• FLIR Systems: vysokokvalitné teplomerné kamery pre priemyselné, vojenské a bezpečnostné aplikácie. Priemyselné ručné modely sa pohybujú v rozsahu 499 USD až 15 209 USD ; modely pre hasičov (série K1–K65) stojia približne 499 USD až 4 995 USD .
• Seek Thermal: cenovo dostupné kamery pre osobné použitie. Nano 200 a Nano 300 majú cenu 199 USD a 499 USD; FirePRO 200 stojí 699 USD a FirePRO 300 1 199 USD; modely Attack Pro sa pohybujú v rozsahu približne 2 999 USD až 4 499 USD.
• Bullard: špecialisti na hasičské účely. NXT Pro stojí 7 985 USD a QXT Pro 8 125 USD.
• MAS: priemyselné a údržbové teplomerné kamery.
• Leader Group: prenosné teplomerné kamery pre každodenné použitie.
• Príručka: riešenia tepelného zobrazovania pre profesionálnych i osobných používateľov.
• LSJ: viac ako 15 rokov skúseností s ponúkaním cenovo výhodných tepelných kamier pre hasičov, vyhľadávanie a záchranné práce po zemetraseniach, detekciu únikov vody, kontrolu budov a údržbu automobilov — zvyčajne v cenovom rozsahu 140 USD až 4 500 USD v závislosti od špecifikácií.

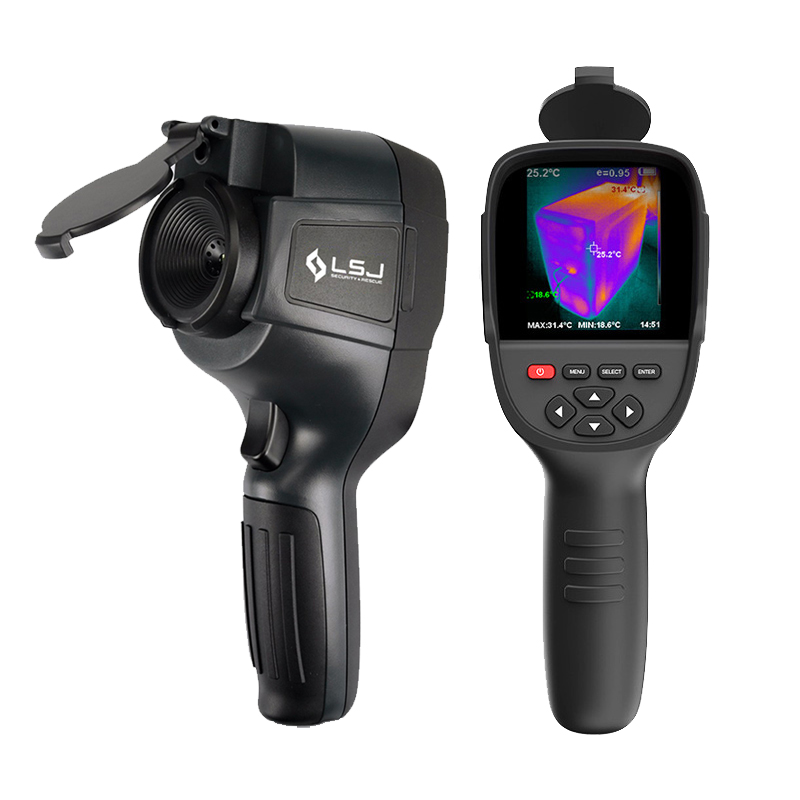

Obrázok 09 — LSJ ponúka tepelné kamery v cenovom rozsahu od 140 USD do 4 500 USD pre profesionálne aj začínajúce modely.

Tipy na používanie a odporúčania pre údržbu

Tipy na používanie: pred použitím zariadenie kalibrujte a overte nastavenia kompenzácie teploty; naučte sa upravovať farebnú stupnicu tak, aby sa teplotné rozdiely jasne zobrazovali; a vždy správne zaostrite objektív — manuálne zaostrovanie môže v niektorých prípadoch prevýšiť automatické zaostrovanie.

Údržba: objektív pravidelne čistite mäkkým handričkou a vyhýbajte sa agresívnym chemikáliám — alebo si vyberte termovizní kamery s prachovými obaly ochranu pred prachom. Ukladajte zariadenie mimo extrémnych teplôt a silných vibrácií a občas manuálne overujte kalibráciu, aj keď je k dispozícii automatická kalibrácia.

Často kladené otázky (FAQ)

Q1: Môžu sa termálne kameooky používať v extrémne studených alebo horkých prostrediah?

A: Väčšina vysokej kvality tepelných kamier dobre funguje v extrémnych prostrediach, ale model musí zodpovedať podmienkam. Špeciálne modely pre hasičov sú navrhnuté na vysoké teploty: FLIR K55/K65 pokrýva –20 °C až 650 °C , séria AttackPRO –20 °C až 550 °C a LSJ-F1200 –20 °C až 1 200 °C .

Q2: Ako môžem zlepšiť kvalitu obrazu mojho termálneho fotoaparátu?

A: Jasnosť obrazu závisí od rozlíšenia, ohniskovej vzdialenosti a kvality snímača. Bežné infračervené rozlíšenia zahŕňajú 120×90, 160×120, 256×192, 320×240 a 384×288— vyššie rozlíšenie poskytuje jasnejšie obrazy.

Q3: Je tepelné zobrazovanie vhodné na použitie vonku?

A: Áno. Tepelné kamery sa výborne hodia na chôdzu v noci, hľadanie stratenej osoby a sledovanie zvierat za podmienok nízkej viditeľnosti. Pre poľovníctvo je lepšou voľbou špeciálna termálny dôchod tepelno-optická zbraň.

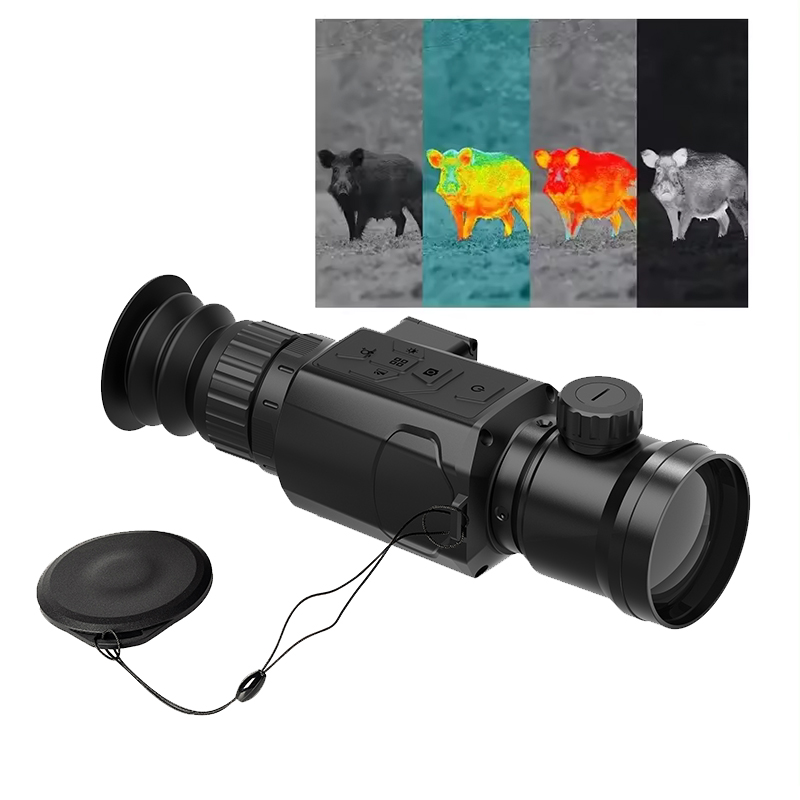

Obrázok 10 — Pre poľovníctvo a nočné pozorovanie na dlhé vzdialenosti je tepelno-optická zbraň lepšou voľbou.
